| Номер в госреестре | 32841-12 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | ТБИ |
| Изготовитель | ПАО "Стеклоприбор", Украина, г.Червонозаводское |
| Год регистрации | 2012 |
| Срок свидетельства | 20.01.2017 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Термометры биметаллические ТБИ (далее по тексту - термометры) предназначены для измерения температуры жидких, сыпучих и газообразных сред.
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона).
Термометры имеют исполнения, различающиеся по нормированным значениям диапазонов измерений и пределам допускаемой приведенной погрешности, ценой деления шкалы, габаритными размерами и массой.

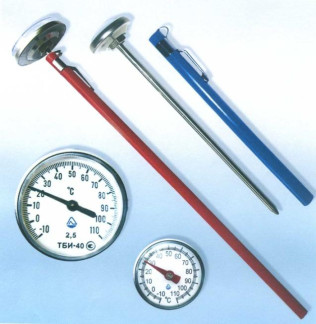

Фото общего вида термометров приведены на рис. 1.
Диапазоны измеряемых температур, °С: от минус 40 до плюс 70, от минус 10 до плюс 110, от 0 до плюс 120, от 0 до плюс 160, от 0 до плюс 200, от 0 до плюс 400.
Цена деления шкалы, °С: .....................................................................1; 2; 10
Пределы допускаемой приведенной погрешности, %: ...................................±2,5
Рабочие условия эксплуатации:
- диапазон температур окружающей среды, °С: ..................от минус 55 до плюс 70
- относительная влажность, %: .................................95 (при температуре 35 °С)
Диаметр корпуса, мм, не более: ........................................................... 25; 40
Диаметр термобаллона, мм, не более:.........................................................4,0
Длина погружаемой части , мм, не более: ....................................... 130; 140; 250
Масса, кг, не более:..............................................................................0,025
Средняя наработка до отказа, ч, не менее:............................................... 80000
Средний полный срок службы, лет, не менее: ................................................ 8
Знак утверждения типа наносится на шкалу термометра и на титульный лист паспорта типографским способом.
В комплект поставки входят:
- термометр биметаллический ТБИ - 1 шт. (исполнение в соответствии с заказом);
- защитный чехол с зажимом - 1 шт.
- паспорт - 1 экз.;
- методика поверки - 1 экз.;
- упаковка - 1 шт.
осуществляется в соответствии с документом АКГ 2.882.222 МП «Термометры биметаллические ТБ, ТБТ, ТБИ. Методика поверки», согласованным с ГЦИ СИ ФГУП «ВНИИМС», сентябрь 2006 г.
Основные средства поверки: термометры лабораторные стеклянные ртутные ТЛ-4 -рабочие эталоны 3-го разряда.
Сведения о методиках (методах) измерений приведены в паспорте на термометры
Нормативные и технические документы, устанавливающие требования к термометрам биметаллическим ТБИ
ТУ У 33.2-14307481-033:2005 «Термометры биметаллические ТБ, ТБТ, ТБИ. Технические условия».
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
АКГ 2.882.222 МП «Термометры биметаллические ТБ, ТБТ, ТБИ. Методика поверки».
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1070 |
| Поверителей | 50 |
| Актуальность данных | 17.11.2024 |
