| Номер в госреестре | 32842-12 |
| Наименование СИ | Балансомеры |
| Обозначение типа СИ | ПЕЛЕНГ СФ-08 |
| Изготовитель | ОАО "Пеленг", Беларусь, г.Минск |
| Год регистрации | 2012 |
| Срок свидетельства | 27.12.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Балансомеры ПЕЛЕНГ СФ-08 (далее - балансомеры) предназначены для измерений радиационного баланса исследуемой поверхности в естественных условиях, то есть разности значений энергетической освещенности (радиации), создаваемой потоками солнечного и теплового излучений, поступающими на его приемные поверхности.
Балансомеры состоят из преобразователя радиационного баланса (далее - преобразователь), блок электронного и табло.
Принцип действия преобразователя - термоэлектрический. Под воздействием солнечного и теплового излучений, поступающих на зачерненные приемные поверхности преобразователя, в термобатарее вырабатывается э.д.с. постоянного тока, пропорциональная разности значений энергетической освещенности приемных поверхностей (т.е. радиационному балансу).
Аналоговый сигнал с преобразователя поступает на вход аналого-цифрового преобразователя блока электронного, преобразуется в цифровую форму, обрабатывается встроенным микроконтроллером и выводится на светодиодный индикатор блока электронного в виде мгновенного значения измеряемой величины термоЭДС, которая пересчитывается в значение радиационного баланса с использованием коэффициента преобразования.

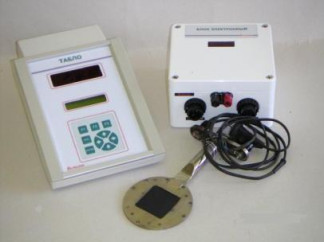

Внешний вид балансомера представлен на рисунке 1.
3
1 - табло; 2 - блок электронный; 3 - преобразователь балансомера; Рисунок 1 - Общий вид балансомера ПЕЛЕНГ СФ-08
Место шюмбироБани я Место маркировки
Ши ПШ I
Программное обеспечение «Пиранометр «Пеленг СФ-06» (далее по тексту - ПО), входящее в состав балансомера выполняет функции приема и отображения на жидкокристаллическом дисплее табло.
Идентификационные данные программного обеспечения указаны в таблице 1.
| Наименова ние программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой иде! тификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификато ра программного обеспечения |
| Пиранометр «Пеленг СФ- 06» | 1530.100230519. 6251-01 | 1.02 | 0х2Е03 | CRC-16-CCITT |
Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера блока электронного, запись которой осуществляется в процессе производства по специализированному аппаратному интерфейсу. Доступ к разъему интерфейса исключён путем пломбирования прибора.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Метрологические и технические характеристики прибора приведены в таблице 2. Таблица 2_
| № пп | Наименование характеристики | Значение |
| 1 | Спектральный диапазон, мкм | от 0,3 до 40,0 |
| 2 | Диапазон измерений радиационного баланса, кВт/м2 | от 0,01 до 1,10 |
| 3 | Пределы допускаемой относительной погрешности измерений радиационного баланса, % | ± 15 |
| 4 | Коэффициент преобразования, мВ-м2/кВт, не менее | 7 |
| 5 | Разность коэффициентов преобразования сторон (асимметрия преобразователя), %, не более | ±5 |
| 6 | Поправочный множитель к показаниям преобразователя при изменении скорости ветра на 1 м/с в диапазоне значений скорости ветра от 0 до 15 м/с, не более | 0,04 |
| 7 | Сопротивление термобатареи, Ом | от 35 до 135 |
| 8 | Время установления выходного сигнала, с, не более | 40 |
| 9 | Длина кабеля, соединяющего преобразователь с электронным блоком, м, не менее | 7 |
| 10 | Габаритные размеры, мм, не более: - преобразователь - блок электронный - табло | 210х110х40 185х160х95 280х170х110 |
| 11 | Масса, кг, не более: в старом не так - преобразователь - блок электронный - табло | 1,20 2,70 1,50 |
| 12 | Потребляемая мощность, В А, не более - блок электронный - табло | 8 7 |
| Условия эксплуатации: Температура окружающей среды, оС | от минус 50 до | |
| 13 | - преобразователь и блок электронный | плюс 50 |
| - табло | от плюс 1 до плюс | |
| Относительная влажность, %, не более | 40 | |
| Атмосферное давление, кПа | 98 | |
| 60-108 |
средства измерений наносится на таблички преобразователя и блока электронного и эксплуатационную документацию типографическим способом
Комплект поставки представлен в таблице 3. Таблица 3_
| Наименование | Обозначение | Вариант исполнения 6256.00.00.000 - | ||
| - | 01 | 02 | ||
| 1 | 2 | 3 | 4 | 5 |
| Преобразователь радиационного баланса | 6256.01.01.000 | 1 | 1 | 1 |
| Блок электронный ТУ РБ 100230519.174-2003 | 6251.02.10.000 | 1 | 1* | 1 |
| Табло ТУ РБ 100230519.174-2003 | 6251.02.20.000 | 1 | 1* | 1* |
| Комплект монтажных частей: - кабель питания - кабель сетевой 6900-994.60 - кабель №1 - кабель №2 | 6251.04.00.000 6251.04.00.100 SCHURICHT 6251.04.00.300 6251.04.00.400 | 1 1 1 1 1 | 1* 1* 1* 1* 1* | 1* 1* 1* 1* 1* |
| Комплект монтажных частей: - кабель питания | 6251.04.00.000-01 6251.04.00.200 | — | 1 1 | |
| Коробка (для преобразователя) | 6256.04.01.000 | 1 | 1 | 1 |
| Чехол для преобразователя | 6256.04.01.002 | 1 | 1 | 1 |
| Коробка (для блока электронного) | 6251.02.30.000 | 1 | 1* | 1 |
| Чехол (для блока электронного) | 6251.02.30.004 | 1 | 1* | 1 |
| Чехол (для кабеля питания) | 6251.02.30.004-01 | 1 | 1* | 1 |
| Коробка(для табло) | 6251.0240.000 | 1 | 1* | 1* |
| Чехол (для табло) | 6251.02.40.003 | 1 | 1* | 1* |
| Чехол (для кабеля сетевого) | 6251.02.30.003-01 | 1 | 1* | 1* |
| Комплект принадлежностей: - уровень - кольцо № 1 (для ПО-4) - кольцо № 2 (для ПО-11) | 6256.05.00.100 6256.05.00.200 6256.05.00.300 | 1* 1 1 | 1* 1 1 | 1* 1 1 |
| Руководство по эксплуатации | 6256.00.00.000 РЭ | 1 | 1 | 1 |
| Методика поверки** | МРБ МП.1785-2008 | 1 | 1 | 1 |
| Паспорт (со свидетельством о поверке) | 6256.00.00.000 ПС | 1 | 1 | 1 |
Примечание: * - по требованию Заказчика; _** - допускается комплектовать с РЭ
осуществляется по документу «МРБ МП.1785-2008 «Балансомеры ПЕЛЕНГ СФ-08. Методика поверки», утвержденному РУП «Белорусский государственный институт метрологии» 24 апреля 2008 г.
Основные средства поверки:
Эталонный актинометр (ОСИ 1-го и 2-го разрядов в соответствии с ГОСТ 8.195-89), погрешность не более 1,7 %.
Установка актинометрическая ПО-4 ТУ 25-04-1570-71, аттестованная в установленном
порядке
Труба для установки балансомера ПО-11 ТУ 25-04-1565-77
Руководство по эксплуатации «Балансомер ПЕЛЕНГ СФ-08», п.2 «Использование по назначению».
Нормативные и технические документы, устанавливающие требования к балансомерам ПЕЛЕНГ СФ-08
ГОСТ 8.195 - 89 ГСИ «Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн 0,25-25,00 мкм; силы излучения и энергетической освещенности в диапазоне длин волн 0,2-25,0 мкм»;
ТУ BY 100230519.179-2008 «Балансомеры ПЕЛЕНГ СФ-08»;
Осуществление деятельности в области охраны окружающей среды.
Осуществление деятельности в области гидрометеорологии.
