| Номер в госреестре | 32854-13 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | Метран-150 |
| Изготовитель | Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), г. Челябинск |
| Год регистрации | 2013 |
| Срок свидетельства | 19.11.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

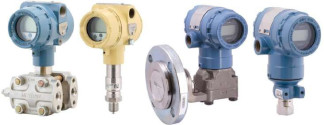

Датчики давления Метран-150 (далее - датчики) предназначены для измерения давления абсолютного, избыточного, разности давлений, гидростатического давления (уровня) и обеспечивают непрерывное преобразование измеряемой величины в электрический выходной сигнал постоянного тока 4-20 мА или 0-5 мА или/и в выходной цифровой сигнал на базе HART-протокола.
Датчики имеют модели: 150TA, 150TAR - датчики абсолютного давления, 150CG, 150CGR, 150TG, 150TGR - датчики избыточного давления, 150CD, 150CDR - датчики разности давлений, 150L - датчики гидростатического давления (уровня).
Измерительный механизм датчиков моделей 150CG, 150CGR, 150CD, 150CDR, 150L работает по принципу дифференциального конденсатора. Основой механизма является емкостная измерительная ячейка, состоящая из двух разделительных мембран и одной измерительной мембраны, которая установлена между двумя неподвижными пластинами конденсатора. Любое изменение давления, воздействующего на измерительную мембрану, вызывает изменение положения измерительной мембраны и приводит к появлению разности емкостей, преобразуемой в цифровой код, пропорциональный приложенному давлению.
Измерительный механизм датчиков моделей 150TA, 150TAR, 150TG, 150TGR работает по принципу тензорезистивного эффекта. Основой механизма является тензорезистивный тен-зомодуль на кремниевой подложке. Под воздействием давления происходит деформация тензо-модуля, вызывая при этом изменение электрического сопротивления его тензорезисторов, преобразуемое в цифровой код, пропорциональный приложенному давлению.
Микропроцессор датчика корректирует цифровой код в зависимости от индивидуальных особенностей емкостной ячейки или тензомодуля, а также в зависимости от температуры окружающей или измеряемой среды. Откорректированный цифровой код передается на цифровое индикаторное устройство (для визуализации результатов), а также на устройство, формирующее стандартный аналоговый и/или цифровой выходной сигнал.
Датчики моделей 150CG, 150TG, 150CD, 150TA имеют исполнение АС для применения на объектах атомной энергетики.
Всего листов 8
Датчики имеют встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.
_Таблица 1 - Идентификационные данные ПО_
| Наименование ПО | Идентиф икационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное ПО моделей 150CGR, 150TGR, 150CDR, 150TAR, 150L | ct_hart7-prod.a90 | Не ниже 1 | — | — |
| 123102A.ABS | Не ниже 178 | — | — | |
| Встроенное ПО моделей 150CG, 150TG, 150CD, 150TA | 5225R2_X.hex | Не ниже 2.3 | — | — |
Программное обеспечение неизменяемое и несчитываемое. Уровень защиты программ
ного обеспечения от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010. Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики датчиков
| Верхние пределы или диапазоны измерений датчиков: - 150CG; 150CD | |
| код диапазона 0 | от 0,025 кПа до 0,63 кПа; |
| код диапазона 1 | от 0,25 кПа до 6,3 кПа; |
| код диапазона 2 | от 1,25 кПа до 63 кПа; |
| код диапазона 3 | от 5 кПа до 250 кПа; |
| код диапазона 4 | от 0,032 МПа до 1,6 МПа; |
| код диапазона 5 | от 0,2 МПа до 10 МПа |
| - 150CGR | |
| код диапазона 1 | от 0,125 кПа до 6 кПа; |
| код диапазона 2 | от 0,63 кПа до 62 кПа; |
| код диапазона 3 | от 2,5 кПа до 250 кПа; |
| код диапазона 4 | от 0,032 МПа до 1,6 МПа; |
| код диапазона 5 | от 0,2 МПа до 10 МПа |
| - 150CDR | |
| код диапазона 0 | от 0,025 кПа до 0,63 кПа; |
| код диапазона 1 | от 0,125 кПа до 6,3 кПа; |
| код диапазона 2 | от 0,63 кПа до 63 кПа; |
| код диапазона 3 | от 2,5 кПа до 250 кПа; |
| код диапазона 4 | от 0,032 МПа до 1,6 МПа; |
| код диапазона 5 | от 0,2 МПа до 10 МПа |
| - 150TG | |
| код диапазона 1 | от 3,2 кПа до 160 кПа; |
| код диапазона 2 | от 0,02 МПа до 1 МПа; |
| код диапазона 3 | от 0,12 МПа до 6 МПа; |
| код диапазона 4 | от 0,5 МПа до 25 МПа; |
| код диапазона 5 | от 16 МПа до 60 МПа |
| - 150ТА код диапазона 1 код диапазона 2 код диапазона 3 код диапазона 4 | от 3,2 кПа до 160 кПа; от 0,02 МПа до 1 МПа; от 0,12 МПа до 6 МПа; от 0,5 МПа до 25 МПа |
| - 150TGR; 150TAR код диапазона 1 код диапазона 2 код диапазона 3 код диапазона 4 код диапазона измерений 5 | от 2,5 кПа до 160 кПа; от 20 кПа до 1 МПа; от 0,12 МПа до 4 МПа; от 0,5 МПа до 25 МПа; от 16 МПа до 68 МПа |
| - 150L код диапазона 2 код диапазона 3 код диапазона 4 Датчики модели 150TG, 150TGR могут перена 1) P г max- Датчики модели 150CG, 150CGR с кодами ди лах от минус Pmax до Pmax. Датчики модели 150CG, 150CGR с кодами диа лах от минус 97,85 кПа до Pmax. | от 0,63 кПа до 63 кПа; от 2,5 кПа до 250 кПа; от 32 кПа до 1,6 МПа страиваться в пределах от минус 101,3 кПа до апазонов 0, 1, 2 могут перенастраиваться в преде-шазонов 3, 4, 5 могут перенастраиваться в преде- |
| Выходной сигнал | - аналоговый сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым сигналом в стандарте протокола HART; - аналоговый сигнал постоянного тока от 0 до 5 мА |
| Пределы допускаемой основной приведенной - для верхних пределов или диапазонов измерений Рв > Pmax/2 для моделей с кодом диапазона 0: | погрешности, % от 1 Рв ±0,1; ±0,2; ±0,5 в зависимости от исполнения |
| - для верхних пределов или диапазонов измерений Рв > Pmax/10 для остальных моделей | ±0,075; ±0,1; ±0,2; ±0,5 в зависимости от исполнения |
| Вариация выходного сигнала | не превышает абсолютного значения допускаемой основной погрешности |
| Температура окружающей среды, °С | от минус 55 до 85 |
| 2) Дополнительная приведенная погрешность с каждые 10°C, ± % от Рв в зависимости от испо - для 150CD/CG с кодом диапазона 0 - для 150CDR с кодом диапазона 0 - для 150CD/CG с кодом диапазона 1 - для 150CDR/CGR с кодом диапазона 1 - для 150CD/CG с кодом диапазона 2-5 - для 150TG/TA с кодом диапазона 2-4 | >т изменения температуры окружающей среды на лнения 0,15+0,09 Pmax/ Рв; 0,15+0,12 Pmax/Рв 0,036+0,18 Pmax/ Рв; 0,036+0,20 Pmax/ Рв 0,05+0,06 Pmax/ Рв; 0,05+0,08 Pmax/ Рв 0,18+0,07 Pmax/ Рв; 0,18+0,09 Pmax/ Рв 0,02+0,03 Pmax/ Рв; 0,02+0,04 Pmax/ Рв |
| - для 150CDR/CGR с кодом диапазона 2-5 - для 150TG/TA с кодом диапазона 1 - для 150TGR/TAR с кодом диапазона 1 - для 150TGR/TAR с кодом диапазона 2-4 - для 150TG с кодом диапазона 5 - для 150TGR с кодом диапазона 5 - для 150L | для верхних пределов или диапазонов измерений Рв > Pmax/5: 0,045+0,009 Pmax/ Рв; 0,045+0,011 Pmax/ Рв для верхних пределов или диапазонов измерений Рв > Р max/10: 0,02+0,03 Pmax/ Рв; 0,02+0,05 Рг^/ Рв для верхних пределов или диапазонов измерений Рв > Р max/10: 0,089+0,018 Р,*/ Рв; 0,089+0,02 Рг^/ Рв для верхних пределов или диапазонов измерений Рв > Р^иДО 0,089+0,018 Р,*/ Рв; 0,089+0,02 Рг^/ Рв 0,05+0,05 Pmax/ Рв; 0,05+0,065 Рте*/ Рв 0,11+0,071 Р,^/ Рв; 0,11+0,085 Р,^/ Рв 0,05+0,05 Рг^/ Рв; 0,05+0,07 Pmax/ Рв |
| Изменение начального значения выходного сип нением рабочего избыточного давления (Рраб), ± - для 150CD с кодом диапазона 0 - для 150CDR с кодом диапазона 0 - для 150CD с кодом диапазона 1 - для 150CDR с кодом диапазона 1 - для 150CD с кодом диапазона 2-3 - для 150CDR с кодом диапазона 2-3 - для 150CD с кодом диапазона 4 - для 150CD с кодом диапазона 5 - для 150CDR с кодом диапазона 4-5 - для 150L с кодом диапазона 2-4 | 1ала датчиков разности давлений, вызванное изме-% /1МПа от Рт^ 0,7 0,36 0,065 0,073 0,015 для Рраб< 16МПа; 0,05 для Рраб>16МПа 0,015 для Рраб< 13,8МПа; (0,029+0,0042(Рраб-13,8)) для Рраб>13,8МПа 0,025 для Рраб< 16МПа; 0,075 для Рраб>16МПа 0,015 для Рраб< 16МПа; 0,075 для Рраб>16МПа 0,029 для Рраб< 13,8МПа; (0,058+0,0084(Рраб-13,8)) для Рраб>13,8МПа 0,029 |
| Электрическое питание, В | от 10,5 до 42,4 - для выходного сигнала 4-20 мА; от 22 до 42 - для выходного сигнала 0-5 мА |
| Предельно допускаемое рабочее избыточное давление, МПа: -для датчиков разности давлений -для датчиков гидростатического давления | до 40 до 4 |
| Сопротивление нагрузки, Ом | от 0 до 1388 - для выходного сигнала 4-20 мА; от 0 до 3200 - для выходного сигнала 0-5 мА |
| Потребляемая мощность датчика, В-А, не более | 0,8 - для выходного сигнала 4-20 мА; 0,5 - для выходного сигнала 0-5 мА |
| Масса датчиков, кг, не более | 3.8 - модели 150CD/CG/CDR/CGR 1,7 - модели 150TA/TG/TAR/TGR 10.8 - модель 15 0L |
| Г абаритные размеры, мм, не более (длинна х ширина х высота) | 163x116x202 - модели 150CD/CG/CDR/CGR; 128x100x218 - модели 150TA/TG/TAR/TGR; 136x195x280 - модель 150L |
| Верхнее значение относительной влажности окружающего воздуха, % | 100 при 35 °С |
| Климатическое исполнение по ГОСТ 15150-69 (только для исполнения АС) | УХЛ3.1 - от 5 °С до 70 °С; У2 - от минус 40 °С до 80 °С; Т3 - от минус 25 °С до 80 °С |
| Виброустойчивость по ГОСТ Р 52931-2008 | группы исполнения L3, V1, V2 |
| Средняя наработка на отказ, ч | 150000; 270000 (для исполнения АС) |
| Вид взрывозащиты | - искробезопасная электрическая цепь уровня «ia»; - взрывонепроницаемая оболочка |
| Степень защиты от воды и пыли по ГОСТ 14254-96 | IP66 |
| 1) Ртах - максимальный верхний предел измерений модели; Рв - верхний предел или диапазон измерений, на который настроен датчик. 2) Дополнительная погрешность для температурного диапазона от минус 40 до плюс 85 °С. В диапазоне температур от минус 55 °С до минус 40 °С дополнительная температурная погрешность увеличивается в 3 раза. | |
наносится на табличку, прикрепленную к корпусу датчика способом, принятым на предпри-ятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность поставки датчиков всех исполнений кроме АС представлены в таблице 3. Комплектность поставки датчиков исполнения АС - в таблице 4.
Таблица 3 - Комплектность поставки датчиков всех исполнений кроме АС
| Обозначение документа | Наименование | Кол. | Примечание |
| 1 | 2 | 2 | 4 |
| Датчик | 1 шт. | В зависимости от заказа | |
| СПГК.5225.000.00 РЭ | Руководство по эксплуатации | 1 экз.* | При заказе моделей 150CD, 150CG, 150TA, 150TG |
| СПГК.5225.000.00 РЭ с приложением М | Руководство по эксплуатации | 1 экз.* | При заказе моделей 150CDR, 150CGR, 150TAR, 150TGR, 150L |
| 1 | 2 | 2 | 4 |
| СПГК.5225.000.00 ПС | Паспорт | 1 экз. | |
| МП 4212-012-2013 | Методика поверки | 1 экз.* | |
| СПГК.5225.000.00 ДР | Дополнение к руководству по монтажу и эксплуатации датчиков давления Метран-150 | 1 экз.* | При заказе моделей 150CD, 150CG, 150TA, 150TG с кодами EU, IU. При заказе моделей 150CDR, 150CGR, 150TAR, 150TGR, 150L с кодами EU, IU, KU |
| СПГК.5285.000.00 ИН | Инструкция по настройке | 1 экз. | При заказе моделей 150CDR, 150CGR, 150TAR, 150TGR, 150L с кодом М4 |
| СПГК.5295.000.00 ИН | Инструкция по настройке | 1 экз. | При заказе моделей 150CD, 150CG, 150TA, 150TG с кодом М5 |
| СПГК.5225.000.11 | Наклейка | 2 шт. | При заказе моделей 150CD, 150CG, 150TA, 150TG, 150CDR, 150CGR, 150TAR, 150TGR, 150L с кодом IU |
| СПГК.5225.000.07 (доп. замена 1370.500.11) | Пробка для отверстия под кабельный ввод | 1 шт. | При заказе моделей 150CD, 150CG, 150TA, 150TG всех исполнений, кроме ЕМ, EU |
| 03031-0544-0001 | Пробка для отверстия под кабельный ввод | 1 шт. | При заказе моделей 150CD, 150CG, 150TA, 150TG исполнения ЕМ, EU. При заказе всех моделей 150CDR, 150CGR, 150TAR, 150TGR, 150L |
| ГОСТ 4860.2-83 | Прокладка под пробку | 1 шт. | При заказе моделей 150CD, 150CG, 150TA, 150TG |
| 20 ETS2 (CMP-Products) | Кольцо для уплотнения кабельного ввода | 1 шт. | |
| СПГК.5225.000.00 ЛН | Лист параметров настройки (код С1) | 1 экз. | В соответствии с заказом для моделей 150CD, 150CG, 150TA, 150TG |
| СПГК.5285.000.00 ЛН | Лист параметров настройки (код С1) | 1 экз. | В соответствии с заказом для моделей 150CDR, 150CGR, 150TAR, 150TGR, 150L |
| СПГК.5225.000.00 ЛК | Лист калибровочных данных (код Q4) | 1 экз. | В соответствии с заказом для моделей 150CD, 150CG, 150TA, 150TG |
| СПГК.5285.000.00 ЛК | Лист калибровочных данных (код Q4) | 1 экз. | В соответствии с заказом для моделей 150CDR, 150CGR, 150TAR, 150TGR, 150L |
| Комплект монтажных частей | 1 шт. | В соответствии с заказом | |
| ГЕО.364.126 ТУ | Розетка 2РМ14КПН4Г1В1 | 1 шт. | В соответствии с заказом |
* Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 датчиков, поставляемых в один адрес._
ГЕО.364.126 ТУ
Розетка 2РМ22КПН4Г3В1
1 шт. В соответствии с заказом
Таблица 4 - Комплектность поставки датчиков исполнения АС
| Обозначение документа | Наименование | Кол. | Примечание |
| Датчик | 1 шт. | В зависимости от заказа | |
| СПГК.5295.000.00 РЭ | Руководство по эксплуатации | 1 экз. | |
| СПГК.5295.000.00 ИН | Инструкция по настройке | 1 экз. | При заказе датчиков с кодом М5 |
| МП 4212-012-2013 | Методика поверки | 1 экз. | |
| СПГК.5295.000.00 ПС | Паспорт | 1 экз. | |
| СПГК.5225.000.00 ЛН | Лист параметров настройки (код С1) | 1 экз. | |
| Монтажные части | 1 компл. | В соответствии с заказом | |
| Монтажный кронштейн | 1 компл. | В соответствии с заказом | |
| Розетка 2РМ22КПН4Г3В1 ГЕО.364.126 ТУ | 1 шт. | При заказе датчиков базового исполнения | |
| Розетка 2РМ14КПН4Г1В1 ГЕО.364.126 ТУ | 1 шт. | При заказе датчиков с кодом SC | |
| Кабельный ввод | 1 шт. | В соответствии с заказом (применяется только для класса безопасности 4) | |
| Кольцо для кабельного ввода | 1шт. | При заказе датчиков с кабельным вводом | |
| Комплект запасных частей | 1 компл. | В соответствии с ведомостью запасных частей на датчик |
осуществляется по документу МП 4212-012-2013 «Датчики давления Метран-150. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в ноябре 2013 года.
Основные средства поверки:
- грузопоршневые манометры МП-60М, МП-600, МП-2500, класс точности 0,01;
- калибраторы давления пневматические Метран-504 Воздух-II, Метран-505-Воздух-1, класс точности 0,015;
- задатчик разрежения Метран-503 Воздух, класс точности 0,02;
- манометр абсолютного давления МПА-15, класс точности 0,01;
- вольтметр цифровой, класс точности 0,005;
- мера электрического сопротивления, класс точности 0,001.
содержатся в СПГК.5225.000.00 РЭ «Датчики давления Метран-150. Руководство по эксплуатации» и в СПГК.5295.000.00 РЭ «Датчики давления Метран-150 исполнения АС. Руководство по эксплуатации».
Лист № 8 Всего листов 8
Нормативные и технические документы, устанавливающие требования к датчикам давления Метран-150
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
2. ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная повероч-
22
ная схема для средств измерений абсолютного давления в диапазоне 2,7 10 - 4000 10 Па».
3. ГОСТ 8.017-79 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
4. ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний».
5. СТО 1.1.1.07.001.0675 «Атомные станции. Аппаратура, приборы, средства систем контроля и управления. Общие технические требования».
6. ОТТ 08042462 «Приборы и средства автоматизации для атомных станций. Общие технические требования».
7. ОПБ88/97 «Общие положения обеспечения безопасности атомных станций».
8. ГОСТ Р 50746-2000 «Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний».
9. ТУ 4212-022-51453097-2006 «Датчики давления Метран-150. Технические условия».
