Счетчики газа ультразвуковые Курс-01, 33183-12

Назначение

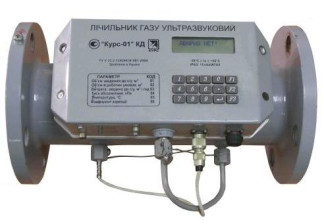

Счётчики газа ультразвуковые «Курс-01» (далее - счётчики) предназначены для измерения в рабочих условиях объёма природного газа с физико-химическими параметрами по ГОСТ 5542-87 и других неагрессивных газов с плотностью при стандартных условиях не менее 0,4 кг/м , протекающих по трубопроводам круглого сечения.

Описание

Принцип работы счётчиков основан на измерении времени распространения акустических колебаний - импульсный метод измерения скорости потока.

Счётчики имеют следующие исполнения:

а) в зависимости от схемы расположения пъезоэлектрических преобразователей

(ПЭП):

-    А - с аксиальным расположением ПЭП;

-    Б - с V-образным расположением ПЭП;

б) в зависимости от отношения расходов Qmin и Qmax:

-    исполнение 1 - 1:250;

-    исполнение 2 - 1:160;

-    исполнение 3 - 1:100;

-    исполнение 4 - 1:50;

в) в зависимости от наличия функции приведения объёма газа к стандартным условиям в соответствии с ГОСТ 2939:

исполнение КН - без приведения объёма к стандартным условиям; исполнение КТ - с приведением объёма газа к стандартным условиям с измерением температуры и постоянным введенным значением давления газа;

исполнение КД - с приведением объёма газа к стандартным условиям с измерением температуры и рабочего абсолютного давления (далее - давления) газа в соответствии с таблицей 1:

г)    в зависимости от максимального Qmax и минимального Qmin расхода газа - в соответствии с таблицей 2;

д)    в зависимости от максимального рабочего давления (Pp) для счётчиков исполнения

КН и КТ:

-    исполнение 7 - соответствует максимальному рабочему давлению 0,7 МПа;

-    исполнение 17 - соответствует максимальному рабочему давлению 1,7 МПа;

е)    счётчики исполнения Б в зависимости от максимального допустимого абсолютного давления в корпусе счётчика:

-    исполнение Н - соответствует максимальному рабочему давлению для счётчиков исполнения КН и КТ или (1,25 х Рр) для счётчиков исполнения КД;

-    исполнение П (только для исполнения Б, КН) - 6,4 МПа при любом максимальном рабочем давлении;

Счётчики газа исполнения Б при наличии функции измерения объёма газа независимо от направления потока газа имеют исполнение Р.

Программное обеспечение

Программа «Курс-01 ПО», размещённая в постоянном запоминающем устройстве (ПЗУ) микропроцессора счётчика, выполняет следующие функции:

-    аналого-цифровое преобразование сигнала на приёмном ПЭП с установленной частотой дискретизации;

-    обработка массива полученных результатов, расчёт значения скорости потока газа;

-    расчёт значения текущего расхода газа с учётом поправочных коэффициентов, определенных при заводской калибровке счётчика (значения коэффициентов заносятся в формуляр счётчика - для контроля);

-    интегрирование расхода газа по времени - вычисление объёма газа в рабочих условиях;

-    обработка сигналов измерительных преобразователей давления (функция включена только для исполнения КД) и температуры; вычисление объёма в стандартных условиях - для исполнения КН функция отключена.

Класс защиты ПО по МИ 3286-2010 - «С».

И

Счётчики исполнение Б и

I

п

L Пломба свинцовая Курс *

II.    Пломба мастичная "Курс”

III.    Пломба мастичная Гос. поверителя.

о

III

Счётчики G16, G25, G40 (исполнение А)

I

I.    Пломба мастичная Курс

II.    Пломба мастичная Гос. поверителя.

О

II

Счётчики G65, G100, G160, G250, G400 (исполнение А)

Технические характеристики

Г раницы допустимой относительной погрешности счётчиков при измерении объёма газа в рабочих условиях не превышают:

± 1,0 % - в диапазоне объёмных расходов Qt < Q < Qmax;

± 2,0 % - в диапазоне объёмных расходов Qmin < Q < Qt.

Сходимость показаний измерения объёма газа в рабочих условиях при расходах от

0,25Qmax до Qmax не превышает ± 0,2 %.

Границы допустимой относительной погрешности (счётчиков исполнения КТ, КД) измерения объёма газа в рабочих условиях и приведения его к стандартным условиям не превышают:

± 1,5 % - в диапазоне объёмных расходов Qt < Q < Qmax;

± 2,5 % - в диапазоне объёмных расходов Qmin < Q < Qt.

Порог чувствительности счётчиков не превышает 0,3Qmin.

Диапазон температуры рабочей среды - от минус 200С до плюс 50 0С.

Потеря давления на счётчиках при максимальном расходе воздуха с плотностью 1,2 кг/м3 не превышает:

700 Па - для счётчиков исполнения А (исполнения 1, 3,4);

250 Па - для счётчиков исполнения А (исполнение 2);

100 Па - для счётчиков исполнения Б (исполнения 2, 3,4).

Таблица 2

Границы допустимой абсолютной погрешности измерения температуры газа (для счётчиков исполнения КТ и КД) не превышают ± 0,5 0С.

Границы допустимой приведенной погрешности измерения абсолютного давления газа (для счётчиков исполнения КД) не превышают ± 0,25 %.

Счётчики исполнения КТ и КД формируют и сохраняют в энергонезависимой памяти часовые и суточные архивы на протяжении:

-    не менее сорока пяти суток среднечасовых значений давления (для счётчиков исполнения КД), температуры, объёма газа в рабочих условиях и в стандартных условиях (для исполнения Б-Р - в обоих направлениях движения потока);

-    не менее ста двадцати пяти суток среднесуточных значений давления (для счётчиков исполнения КД), температуры, объёма газа в рабочих условиях и в стандартных условиях (для исполнения Б-Р - в обоих направлениях движения потока).

Счётчики исполнения КТ и КД формируют и сохраняют в энергонезависимой памяти не менее 150 сообщений об отклонении измеренных значений параметров за допустимые границы и об аварийных ситуациях (архив аварий), время их возникновения.

Счётчики устойчивы и прочны к воздействию температуры окружающего воздуха в диапазоне от минус 300С до плюс 50 0С и влажности окружающего воздуха до 95 % при температуре плюс 35 0С и более низкой без конденсации влаги.

Счётчики устойчивы к воздействию постоянных и переменных магнитных полей напряженностью до 400 А/м.

Степень защиты счётчиков от проникновения воды, пыли и посторонних твёрдых частиц соответствует исполнению 1Р65 по ГОСТ 14254.

Вид взрывозащиты - “искробезопасная цепь”, маркировка взрывозащиты -1ЕХЬПАТ4Х по ГОСТ 12.2.020.

Средний срок службы - не менее 12 лет.

Знак утверждения типа

наносится на этикетку счётчиков (шильдик) и на первый лист (обложку) формуляра типографским способом.

Комплектность

В комплект поставки счётчиков входит:

-    счётчик газа ультразвуковой «Курс-01» - по заказу;

-    разъём кабельный подключения импульсного выхода (только для исполнения КН) - 1 шт;

-    струевыпрямитель (струевыпрямители) СВ-[БК]-[Ртах] для исполнения Б (Р) - 1(2) шт.;

-    прокладки резиновые РТИ-Пр001:

-    для исполнения А - 2 шт.;

-    для исполнения Б - 4 шт.;

-    для исполнения Р - 6 шт.;

-    прямолинейные участки ПУ-(Ь/БК)-(БК)-(Ртах)-(исполнение) - по заказу;

-    программное обеспечение (для исполнения КТ и КД) - по заказу;

-    устройство переноса информации (для исполнения КТ и КД);

-    тара транспортировочная АЧЦА.407251.001 УЧ;

-    заглушки ЗГ 1.001 - 2 шт.;

-    формуляр АЧЦА.407251.001 ФО;

-    руководство по эксплуатации АЧЦА.407251.001 РЭ;

-    методика поверки МПУ 288/03-2009.

Поверка

осуществляется по документу «Метрология. Счётчики газа ультразвуковые «Курс-01». Методика поверки», МПУ 288/03-2009, утвержденному ГП «Ивано-Франковскстандартметрология» 27.08.2009 г.

Основное поверочное оборудование:

-    калибраторы давления и температуры с границами допустимой погрешности ± 0,1% и ± 0,1 0С соответственно;

-    поверочные установки с границами допустимой относительной погрешности воспроизведения объёма воздуха не более ± 0,3 %.

Сведения о методах измерений

изложены в Руководстве по эксплуатации «Счётчик газа ультразвуковой «Курс-01» АЧЦА.407251.001 РЭ.

Нормативные и технические документы, устанавливающие требования к счётчику газа ультразвуковому «Курс-01»

1.    ГОСТ Р 8.618-2006 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объёмного и массового расходов газа

2.    Счётчик газа ультразвуковой «Курс-01». Технические условия ТУ У 33.2-13424434001:2009

Рекомендации к применению

Осуществление торговли и товарообменных операций.
