Преобразователи уровня радиоволновые БАРС 351И.ХХ, 33284-13

Назначение

Преобразователи уровня радиоволновые БАРС 351И.ХХ (далее - преобразователь уровня) предназначены для бесконтактного измерения уровня жидких продуктов в технологических и товарных резервуарах при учетно-расчетных и технологических операциях с последующей передачей результата в виде кодированного сигнала по линии связи.

Описание

Принцип действия преобразователя уровня состоит в излучении непрерывного частотно-модулированного радиосигнала в направлении поверхности продукта, уровень которого измеряется, и приеме сигнала, отраженного от поверхности продукта. При этом измеряется расстояние от поверхности продукта до преобразователя уровня и осуществляется пересчет этого расстояния в значение уровня с последующей передачей результата в виде кодированного сигнала последовательного интерфейса RS 485 по линии связи в автоматизированные системы сбора и обработки данных и управления.

Преобразователь уровня выполнен по одноантенной схеме (одна приемопередающая антенна).

Преобразователь уровня имеет двадцать исполнений:

Исполнения БАРС 351И.00; БАРС 351И.02; БАРС 351И.04; БАРС 351И.06; БАРС 351И.08; БАРС 351И.10; БАРС 351И.20; БАРС 351И.22; БАРС 351И.24; БАРС 351И.26; БАРС 351И.28; БАРС 351И.30 имеют рупорную антенну, с разной длиной волноводов и разную толщину монтажного фланца;

Исполнения БАРС 351И.12; БАРС 351И.14, БАРС 351И.32; БАРС 351И.34 имеют стержневую антенну, с разной длиной волноводов и разную толщину монтажного фланца;

Исполнения БАРС 351И.16; БАРС 351И.18 БАРС 351И.36; БАРС 351И.38 имеют трубу-волновод и разную толщину монтажного фланца.

Указанные исполнения обеспечивают возможность применения преобразователя уровня на резервуарах различной конструкции, с контролируемым продуктом, имеющим различные характеристики, а также находящимся под различным избыточным давлением.

В преобразователе уровня исполнений БАРС 351И.00; БАРС 351И.02; БАРС 351И.04; БАРС 351И.06; БАРС 351И.08; БАРС 351И.10; БАРС 351И.12; БАРС 351И.14; БАРС 351И.16; БАРС 351И.18 используется протокол передачи кодированного сигнала по линии связи, разработанный ООО предприятие“КОНТАКТ-1”

В преобразователе уровня исполнений БАРС 351И.20; БАРС 351И.22; БАРС 351И.24; БАРС 351И.26; БАРС 351И.28; БАРС 351И.30; БАРС 351И.32; БАРС 351И.34; БАРС 351И.36; БАРС 351И.38 используется стандартизованный протокол передачи кодированного сигнала по линии связи ModBus RTU (MODBUS over serial line specification and implementation guide, http://www. modbus .org).

Преобразователь уровня является взрывозащищенным электрооборудованием с видом взрывозащиты «взрывонепроницаемая оболочка» и имеет маркировку «1EхdIIBT4 Х».

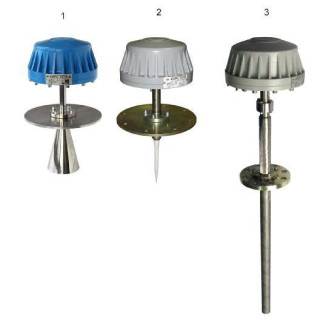

1-    БАРС 351И.00; БАРС 351И.02; БАРС 351И.04; БАРС 351И.06; БАРС 351И.08; БАРС 351И.10; БАРС 351И.20; БАРС 351И.22; БАРС 351И.24; БАРС 351И.26; БАРС 351И.28; БАРС 351И.30.

2-    БАРС 351И.12; БАРС 351И.14, БАРС 351И.32; БАРС 351И.34.

3-    БАРС 351И.16; БАРС 351И.18, БАРС 351И.36; БАРС 351И.38.

A VL Y3

1    - табличка;

2    - место пломбирования;

3    - крышка корпуса преобразователя уровня;

4    - пломба;

5    - винт пломбировочный;

6    - корпус преобразователя уровня.

Рисунок 2 - Схема пломбирования преобразователя уровня.

Программное обеспечение

Преобразователь уровня исполнений БАРС 351И.00; БАРС 351И.02; БАРС 351И.04; БАРС 351И.06; БАРС 351И.08; БАРС 351И.10; БАРС 351И.12; БАРС 351И.14; БАРС 351И.16; БАРС 351И.18 функционирует под управлением программного обеспечения 643.ЮЯИГ.00002-01 «Преобразователь уровня радиоволновый БАРС351.ХХ. Программное обеспечение» (ПО БАРС 351), которое является комплексом программ и включает себя следующие компоненты: 643.ЮЯИГ.00003-01 «Программа БАРС351 ЦОС» и 643. ЮЯИГ. 00004

01 «Программа БАРС351 ХОСТ».

БАРС 351И.26; БАРС 351И.28; БАРС 351И.30; БАРС 351И.32; БАРС 351И.34; БАРС 351И.36; БАРС 351И.38 функционирует под управлением программного обеспечения 643.ЮЯИГ.00013-01 «Преобразователь уровня радиоволновый БАРС 35хИ ModBus. Программное обеспечение» (ПО БАРС 35хИ ModBus), состоящим из компонента 643. ЮЯИГ. 00011-01 «Программа БАРС 35хИ».

Уровень защиты ПО БАРС 351 и ПО БАРС 35хИ ModBus от непреднамеренных и преднамеренных изменений соответствует уровню «С» (по МИ 3286-2010).

Технические характеристики

Номинальная статическая функция преобразования:....................................линейная;

Диапазон измеряемого уровня Hymin- -Hymax (мм) для исполнений прибора при значении относительной диэлектрической проницаемости контролируемого продукта:

£Г = 1,8...4

БАРС 351И.00; БАРС 351И.02; БАРС 351И.04; БАРС 351И.06;

БАРС 351И.08; БАРС 351И.10, БАРС 351И.20; БАРС 351И.22; БАРС

351И.24; БАРС 351И.26; БАРС 351И.28; БАРС 351И.30........................... от 600 до 20000;

£г > 4

БАРС 351И.00; БАРС 351И.02; БАРС 351И.04; БАРС 351И.06;

БАРС 351И.08; БАРС 351И.10, БАРС 351И.20; БАРС 351И.22; БАРС

351И.24; БАРС 351И.26; БАРС 351И.28; БАРС 351И.30.............................. от 600 до30000;

БАРС 351И.12; БАРС 351И.14,

БАРС 351И.32; БАРС 351И.34................................................................................................от 600 до 6000;

Sr >1,8

БАРС 351И.16; БАРС 351И.18,

БАРС 351И.36; БАРС 351И.38................................................................................................от 600 до 5000;

Примечания.

Минимальный измеряемый уровень Hymin = 0,6 м соответствует нижнему пределу измерения уровня, определяемому мешающим отражением от дна резервуара. Расстояние от монтажного фланца прибора до границы максимального уровня Hymax должно быть не менее 0,8 м, определяемого величиной неизмеряемого прибором участка Lo.

Параметры сети питания постоянного тока:

номинальное напряжение, В:....................................................................................................24;

диапазон изменения напряжения , В: ..........................от 18 до 36;

Потребляемая мощность, Вт, не более:......................................................................9;

Вид и группа взрывозащиты:“взрывонепроницаемая оболочка”; “взрывозащищённое электрооборудование для внутренней и наружной установки”

Длина кабельной линии связи, м, не более:............................................................1000;

Параметры выходного кодового (цифрового) сигнала: ..............................по стандарту

EIA RS-485;

Пределы изменения силы тока выходного сигнала постоянного тока (токовый выход), мА ......................................от 4 до 20

Пределы допускаемой основной погрешности измерения уровня:

-    абсолютной на цифровом выходе, не более, мм................................................± 1 (±4) ;

-    относительной приведённая выходного сигнала постоянного тока (токового выхода), не более, %..........................................................................................0,17

Предел допускаемой дополнительной погрешности от влияния температуры

окружающего воздуха, не более, мм / 10 °С,..............................± 0,5;

Вариация показаний, не более, мм:........................................................................................± 0,3;

Порог чувствительности, не более, мм: ............................................. 0,25;

Параметры контролируемого продукта:

температура, °С: ..................................................................................................................................от минус 40 до плюс

200 (в зависимости от исполнения);

давление, МПа:....................................................................................................................................от 0,09 до 1,6 (в за

висимости от исполнения);

Степень защиты, обеспечиваемая оболочкой

по ГОСТ 14254-96 (МЭК 529-89), не хуже:............................................................IP65;

Относительная влажность окружающего воздуха при +35°С, %...    от 30 до 95

Температура окружающего воздуха,°С: ........................................................................от минус 40

до плюс 50

Требования надежности:

наработка на отказ, ч, не менее:............................................................................................67000

Срок службы, лет, не менее:....................................................................................................14.

*- по требованию заказчика.

Знак утверждения типа

наносится на титульные листы (в правом верхнем углу) Руководства по эксплуатации ЮЯ-ИГ.407629.016 РЭ или ЮЯИГ.400756.001-03 РЭ и Паспорта ЮЯИГ.407629.016 ПС или ЮЯ-ИГ.400756.001-03 ПС, типографским способом, а также фотохимическим способом на табличке, размещённой на корпусе преобразователя уровня.

Комплектность

представлен в таблице 3.

Таблица 3

Поверка

осуществляется по документу ЮЯИГ.407629.009 МП «Уровнемеры и преобразователи уровня радиоволновые серии БАРС. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2011 г.

Основные средства поверки:

- Установка поверочная радиоволновых уровнемеров УП-01 ЮЯИГ.401711.001 с абсолютной погрешностью воспроизведения уровня в диапазоне от 0 до 16 м не более ± 0,3 мм.

-    Дальномер лазерный Leica DISTO D3 фирмы «Leica Geosystems AG», Швейцария, рабочий диапазон от 0,05 до 100 м; погрешность ± 1 мм.

-    Лента измерительная образцовая 3 разряда, рабочий диапазон от 0 до 5м.

Сведения о методах измерений

приведены в соответствующем разделе Руководства по эксплуатации ЮЯИГ.407629.016 РЭ или ЮЯИГ.400756.001-03 РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям уровня радиоволновым БАРС351И.ХХ

ГОСТ 13196-93 Устройства автоматизации резервуарных парков. Средства измерения уровня и отбора проб нефти и нефтепродуктов. Общие технические требования и методы испытаний. МИ 2060-90. ГСИ. Рекомендация. Государственная поверочная схема для средств измерений длины в диапазоне 1© 10-б^50 м и длин волн в диапазоне 0,2^50 мкм.

ТУ 4214- 030-12196008-05. Преобразователь уровня радиоволновый БАРС 351.ХХ. Технические условия.

Рекомендации к применению

- осуществление торговли и товарообменных операций.
