Преобразователи уровня радиоволновые БАРС 341И, 33286-13

Назначение

Преобразователи уровня радиоволновые БАРС 341И (далее - преобразователь уровня) предназначены для бесконтактных измерений уровня жидких продуктов в технологических и товарных резервуарах, преобразования измеренных значений в цифровой кодовый стандарта RS-485 и стандартный токовый сигналы, а также для обмена информацией с другими аппаратными средствами автоматизированных систем управления.

Описание

Принцип действия преобразователя уровня состоит в излучении непрерывного частот-но-модулированного радиосигнала в направлении поверхности продукта, уровень которого изменяется и приеме сигнала, отраженного от поверхности продукта. При этом измеряется расстояние от поверхности продукта до преобразователя уровня и осуществляется пересчет этого расстояния в значение уровня с последующей передачей результата в виде кодированного сигнала последовательного интерфейса RS 485 по линии связи в автоматизированные системы сбора и обработки данных и управления.

Преобразователь уровня выполнен по одноантенной схеме (одна приемопередающая антенна).

Преобразователь уровня имеет десять исполнений:

БАРС 341И.03 - БАРС 341И.08 с рупорной антенной, разной длинной волноводов и разной толщиной фланца;

БАРС 341И.09; БАРС 341И.10 со стержневой антенной, разной длинной волноводов и разной толщиной фланца;

БАРС 341И. 11; БАРС 341И.12 с трубой-волноводом и разной толщиной фланца;

Указанные исполнения обеспечивают возможность применения преобразователя уровня на резервуарах различной конструкции, с контролируемым продуктом, имеющим различные характеристики, а также находящимся под различным избыточным давлением.

Преобразователь уровня является взрывозащищенным электрооборудованием с видом взрывозащиты «взрывонепроницаемая оболочка» и имеет маркировку «1БхШ1БТ4 Х».

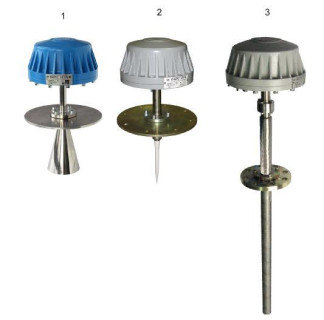

Фото общего вида преобразователей уровня радиоволновых БАРС 341. представлены на рисунке 1.

1-    БАРС 341И.03 - БАРС 341И.08;

2-    БАРС 341И.09; БАРС 341И.10;

3-    БАРС 341И.11; БАРС 341И.12.

Рисунок 1 - Общий вид преобразователя уровня

1    - табличка;

2    - место пломбирования;

3    - крышка корпуса преобразователя уровня;

4    - пломба;

5    - винт пломбировочный;

6    - корпус преобразователя уровня.

Рисунок 2 - Схема пломбирования преобразователя уровня.

Программное обеспечение

Преобразователь уровня работает со встроенным программным обеспечением (ПО) «Преобразователь уровня радиоволновый БАРС 341. Программное обеспечение» 643.ЮЯИГ.00005-01, состоящим из двух компонентов: «Программы БАРС 341 ЦОС» 643. ЮЯИГ. 00007-01 и «Программы БАРС 341 ХОСТ» 643.ЮЯИГ.00006-01.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» (по МИ 3286-2010).

Таблица 1 - Идентификационные данные ПО

Номинальная статическая функция преобразования:    линейная;

Диапазон измеряемого уровня Hym„...Hymas (мм) для исполнений прибора при значении относительной диэлектрической проницаемости контролируемого продукта £r от 1,8 до 4

БАРС 341И.03... БАРС 341И.08....................................................................................от 400 до 30000;

БАРС 341И.11; БАРС 341И.12....................................................................................................................от 0 до 5000;

Zr > 4

БАРС 341И.03... БАРС 341И.08....................................................................................от 0 до 30000;

БАРС 341И.09; БАРС 341И.10........................................................................................от 0 до 6000;

Примечание: Расстояние от монтажного фланца прибора до границы максимального уровня Hym3x должно быть не менее 0,7 м, что определяется величиной неизмеряемого прибором участка Lo .

Пределы изменения силы тока выходного сигнала постоянного тока (токовый выход), мА................................................................................................................от 4 до 20;

Пределы допускаемой основной погрешности измерения уровня:

-    абсолютной на цифровом выходе, не более, мм................................................± 2 (±4)*;

-    относительной приведённой выходного сигнала постоянного тока (токового выхода), не более, %..........................................................................................0,15;

Предел допускаемой дополнительной погрешности от влияния температуры окружающего воздуха, не более, мм / 10 °С,........................± 0,4;

Вариация показаний, не более, мм:....................................................................................± 0,3;

Порог чувствительности, не более, мм: ........................................................................0,25;

Длина кабельной линии связи, м, не более: ......................1000;

Параметры выходного кодового (цифрового) сигнала: ..................................по стандарту

EIA RS-485;

Параметры контролируемого продукта:

температура, °С:..................................................................................................................................от минус 40 до

плюс 200 (в зависимости от испол-

давление, МПа: ............................................нения);

от 0,09 до 1,6 (в зависимости от исполнения);

Параметры сети питания :

постоянного тока, В........................................................................................................................от 18 до 36;

переменного тока частотой 50 Гц, В:................................................................................от 12 до 24;

Потребляемая мощность, Вт, не более: ........................6;

Электрическое сопротивление изоляции цепей питания и интерфейса относительно корпуса при нормальных климатических условиях, не менее, Мом 20;

Относительная влажность окружающего воздуха при +35°С, %................от 30 до 95;

Температура окружающего воздуха,°С: ........................................................................от минус 40

до плюс 50;

Степень защиты, обеспечиваемая оболочкой

по ГОСТ 14254 (МЭК 529), не хуже: ..............................................................................IP65;

Габаритные размеры:

Диаметр корпуса, мм........................................................................................................................245;

высота (без учета волновода, размер которого выбирается при заказе), мм от 519.5 до 655

(в зависимости от исполнения);

Масса, кг............................

Наработка на отказ, ч, не менее Срок службы, лет, не менее: ....

от 20 до 40

(в зависимости от

исполнения);

67000;

14.

*- по требованию заказчика.

Знак утверждения типа

наносится на титульные листы Руководства по эксплуатации ЮЯИГ.407629.018 РЭ и паспорта ЮЯИГ.407629.018 ПС (в правом верхнем углу) типографским способом, а также фотохимическим способом на табличке, размещённой на корпусе преобразователя уровня.

Комплектность

представлена в таблице 2

Таблица 2_

Поверка

осуществляется по документу ЮЯИГ.407629.009 МП «Уровнемеры и преобразователи уровня радиоволновые серии БАРС. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2011 г.

Основные средства поверки:

-    Установка поверочная радиоволновых уровнемеров УП-01 ЮЯИГ.401711.001 с абсолютной погрешностью воспроизведения уровня в диапазоне от 0 до 16 м не более ± 0,3 мм.

-    Дальномер лазерный Leica DISTO D3 фирмы «Leica Geosystems AG», Швейцария, рабочий диапазон от 0,05 до 100 м, погрешность ± 1 мм.

-    Лента измерительная образцовая 3 разряда, рабочий диапазон от 0 до 5 м.

Сведения о методиках (методах) измерений приведены в соответствующем разделе Руководства по эксплуатации на преобразователь уровня ЮЯИГ.407629.018РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям уровня радиоволновым БАРС 341И

ГОСТ 13196-93 Устройства автоматизации резервуарных парков. Средства измерения уровня и отбора проб нефти и нефтепродуктов. Общие технические требования и методы испытаний. МИ 2060-90. ГСИ. Рекомендация. Государственная поверочная схема для средств измерений длины в диапазоне 1© 10-б^50 м и длин волн в диапазоне 0,2^50 мкм.

ТУ 4214- 020-12196008-02. Преобразователь уровня радиоволновый БАРС 341. Технические условия.

Рекомендации к применению

- осуществление торговли и товарообменных операций.
