Государственный реестр средств измерений

Профилометры 130, 33319-13

Для измерений параметров профиля и параметров шероховатости поверхности по системе средней линии (ГОСТ 25142-82) в соответствии с диапазонами значений, предусмотренными ГОСТ 2789-73, область применения - метрологические центры, лаборатории научно-исследовательских и учебных институтов, лаборатории и центры экспертизы и контроля, предприятия машиностроительной, автомобильной, подшипниковой и других отраслей промышленности.
Карточка СИ
Номер в госреестре 33319-13
Наименование СИ Профилометры
Обозначение типа СИ 130
Изготовитель АО "Завод ПРОТОН", г.Москва; ОАО "Завод Протон-МИЭТ", г.Москва
Год регистрации 2013
Срок свидетельства 04.10.2018
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Профилометры модели 130 предназначены для измерений параметров профиля и параметров шероховатости изделий, по системе средней линии (ГОСТ 25142-82) в соответствии с диапазонами значений, предусмотренными ГОСТ 2789-73.

Описание

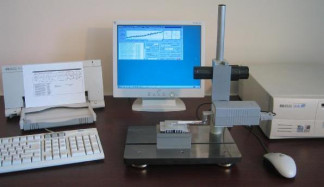

Действие прибора основано на принципе ощупывания неровностей измеряемой поверхности щупом (алмазной иглой) в процессе перемещения индуктивного датчика вдоль измеряемой поверхности и последующего преобразования возникающих при этом механических колебаний щупа в цифровой сигнал.

В комплект поставки прибора входит индуктивный датчик с опорой на измеряемую поверхность. Датчик закрепляется в электромеханическом приводе, с помощью которого он перемещается по горизонтальной измеряемой поверхности. В вертикальном направлении, для обеспечения контакта датчика с измеряемой деталью, привод с датчиком устанавливается непосредственно на детали или на стойке, на которой также устанавливается измеряемая деталь. Питание датчика, управление приводом, формирование и обработка сигнала и измерительной информации осуществляется с помощью информационно-вычислительного блока, выполненного в виде платы, встраиваемой в компьютер, привод или в выносной блок компьютера. Управление профилометром осуществляется с клавиатуры привода или персонального компьютера.

Данные с прибора могут быть обработаны посредством специального программного обеспечения, которое производит расчет параметров шероховатости, задавая требуемые условия измерений, выводит на экран профилограмму измеренного профиля, выделяет на ней отдельные участки и производит расчет значений параметров шероховатости, выделяет отдельные элементы профиля и определяет их геометрические параметры (линейные размеры, углы наклона), а также производит накопление и хранение результатов измерений и их статистическую обработку.

Программное обеспечение

Профилометры модели 130 имеют в своем составе программное обеспечение, устанавливаемое на персональный компьютер, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции индикации и передачи и хранения измерительной информации.

Вычислительный алгоритм расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.

Идентификационные данные программного обеспечения приведены в таблице

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

Профилометр модели 130

Профилометр модели 130

7

Cdd41d98cc8e0c1 f4a2c7ce5b6b9d0 a6 *Metrology.dll

MD5

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Защита программного обеспечения профилометров модели 130 соответствует уровню «А» по МИ 3286-2010.

Измеряемые параметры шероховатости:

Rа; Rz; Rmax; Rp; Rv; Rq;

Sm; S; Xa; Xq; tp; Lo; lo; D; Aa; Aq

Диапазон измерений:

параметров Ra и Rq, мкм

0,012-50

параметров Rp и Rv, мкм

0,025-125

параметров Rz и Rmax, мкм

0,05-250

параметров Sm, S, Xa и Xq , мкм

10-1600

параметра tp , %

1-100

параметра Lo, мкм

100-100000

параметра lo

1-10

параметра D, 1/см

4-1000

параметров Aa и Aq, градус

0,01-30

Значения отсечек шага Xb , мм

0,08;0,25;0,8; 2,5; 8

Пределы допускаемой основной погрешности А для профиля, близкого к трапецеидальному, с шагом неровностей, не превышающим 0,25 (где И -действительное значение соответствующего параметра, П - верхний предел поддиапазона измерений соответствующего параметра):

При измерении параметров

для степени точности 1

для степени точности 2

A = 0,02П + 0,04И

A = 0,03П + 0,06И

Rz, Rmax, Rp, Rv, Rq

A = 0,03П + 0,05И

A = 0,06П + 0,08И

Sm, S, Xa, Xq

A = 0,02П + 0,10И

A = 0,03П + 0,15И

tp

A = 0,08П + 0,02И

A = 0,1П + 0,03И

D, Lo, lo, Aa и Aq

И

4

0,

=

<

A

=

0,

8

К

Технические характеристики:

Максимальная скорость трассирования датчика, мм/с

2,0

Максимальная длина оценки, мм,

12,5

Радиус кривизны вершины иглы, мкм

10 ±2,5

Тип фильтра

2RC-FC

Диапазон рабочих температур, °C

5

3

+

0

+1

Габаритные размеры, мм, не более:

•    привод;

•    датчик;

•    стойка; информационно-вычислительный блок.

длина

ширина

высота

150

170

420

120

80

15,5

200

140

75

15,8

300

25

Масса, кг, не более:

18

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта методом принтерной печати и, выполненный в виде аппликации, наклеивается на основание прибора.

Комплектность

Поставляется в комплекте с принадлежностями в упаковке для хранения и переноски.

-    Датчик;

-    Привод;

-    Информационно-вычислительный блок*;

-    Стойка с призмой для базирования цилиндрических деталей**;

-    Настроечная (калибровочная) мера;

-    Управляющая программа***;

-    Паспорт.

* Информационно-вычислительный блок поставляется в виде платы, встраиваемой в компьютер, привод или в выносной блок компьютера.

** Стойка с призмой не является обязательной составляющей комплекта поставки.

*** Управляющая программа поставляется на DVD-диске.

Поверка

осуществляется в соответствии с разделом 11 «Методика поверки», документа 130.0.01-ПС «Профилометр модели 130. Паспорт», утвержденного ИЦ ФГУП «ВНИИМС» в августе 2013 г.

Основные средства поверки: эталонные меры шероховатости по ГОСТ 8.296-78.

Сведения о методах измерений

Сведения о методах измерений содержатся в документе 130.0.01-ПС «Профилометр модели 130. Паспорт».

Нормативные и технические документы, устанавливающие требования к профилометрам модели 130.

ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне 0,025.1600 мкм»

ГОСТ 19300-86. «Средства измерений шероховатости поверхности профильным методом. Профилографы - профилометры контактные. Типы и основные параметры».

ТУ 3943-001-70281271 «Профилометр модели 130. Технические условия»
