| Номер в госреестре | 33327-12 |
| Наименование СИ | Комплексы измерительно-вычислительные управляющие |
| Обозначение типа СИ | КУРС-НГ ИЦФР.421451.020 |
| Изготовитель | ООО "НПО САРОВ-ВОЛГОГАЗ", г. Саров; ООО "НПО ВНИИЭФ-Волгогаз", г. Саров |
| Год регистрации | 2012 |
| Срок свидетельства | 13.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные управляющие КУРС-НГ
ИЦФР.421451.020 (далее по тексту - комплексы) предназначены для:
- автоматического измерения аналоговых сигналов от датчиков с унифицированными выходными сигналами постоянного тока;
- воспроизведения аналоговых сигналов постоянного тока;
- накопления, обработки, хранения результатов измерения и их отображения на экране локального пульта контроля и управления (ЛИКУ).
Область применения комплексов - в составе систем автоматизированного управления технологическим оборудованием станций распределения энергоносителей (газа, нефти, пара и др.).
Принцип действия комплекса основан на преобразовании входных унифицированных аналоговых сигналов постоянного тока от датчиков в цифровой код, а также формировании по заданному алгоритму цифровых кодов, преобразовании их в унифицированные аналоговые сигналы для управления исполнительными механизмами объектов управления.

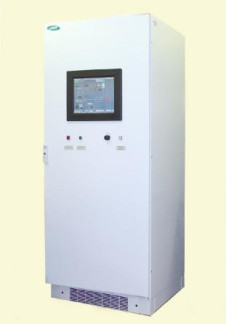

Конструктивно комплекс представляет собой металлический шкаф с размещенным в нем оборудованием. В состав комплекса входят: программируемый логический контроллер (ПЛК), контроллер ввода-вывода (КВВ), пульт автономного управления кранами (ПАУК), клеммные модули, устройства обеспечения работы комплекса (модули питания, локальный пульт контроля и управления). Внешний вид комплекса в соответствии с рисунком 1.
Программное обеспечение (ПО) позволяет устанавливать режим работы комплекса (автоматический или по команде оператора), измерять и воспроизводить аналоговые сигналы, проводить накопление, обработку и хранение полученной информации и отображать ее на эк-
ране ЛИКУ.
Класс защиты ПО относится к категории «С» по МИ 3286-2010. _Идентификационные данные ПО:_
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Библиотека цифровых фильтров контроллера ввода-вывода | filter_9600.zip | 1.3.1 | 4c2e38233b9d661d3 8271f6c9a305269 | md5 |
| Программа информационно-управляющего обмена с контроллером ввода-вывода | soi_wago | 6.8 | 5c33 2bb0d6b4b0bf9 ff6127e48b0ef87 | md5 |
| Программа математической обработки данных | soi_MathProc | 1.0 | 33a0b4725091b0d0f 53d3 9ad5dd8caf9 | md5 |
| Программа тестирования каналов | svi_TestWago | 3.05 | 8е7862f6a80cb376b ef43c8107778130 | md5 |
| Программа калибровки каналов | svi_CalibrateWagoChan | 1.1 | 86363d5ab9c7978ec 77d335e5ff36ac0 | md5 |
| Программа поверки каналов | svi_Verify | 1.3 | 32bd907e4e114e12e 08712aaf6e11409 | md5 |
| Диапазон измерения аналоговых сигналов постоянного тока | от 4 до 20 мА |
| Пределы допускаемой погрешности измерения аналоговых сигналов постоянного тока, приведенной к диапазону измерения | ± 0,2 % |
| Диапазон воспроизведения аналоговых сигналов постоянного тока | от 4 до 20 мА |
| Пределы допускаемой погрешности воспроизведения аналоговых сигналов постоянного тока, приведенной к диапазону воспроизведения (при сопротивлении нагрузки не более 500 Ом) | ± 1 % |
| Электрическое сопротивление изоляции между цепями питания и корпусом комплекса - в нормальных условиях применения - при верхнем значении температуры окружающей среды 35 °С | не менее 20 МОм не менее 5 МОм |
| Испытательное напряжение при испытаниях на электрическую прочность изоляции (действующее значение) | 1500 В |
| Г абаритные размеры комплекса: - высота - ширина - глубина | не более 1900 мм не более 800 мм не более 600 мм |
| Масса комплекса | не более 300 кг |
| Напряжение питающей сети переменного тока частотой (50 ± 1) Гц | (220 ± 22) В |
| Потребляемая мощность от сети 220 В переменного тока | не более 300 ВА |
| Г арантийный срок эксплуатации со дня ввода в эксплуатацию в пределах гарантийного срока хранения, равного 24 месяцам | 18 месяцев |
| Средняя наработка на отказ | не менее 30000 ч |
| Полный средний срок службы, лет, не менее | не менее 12 лет |
| Среднее время восстановления работоспособности | не более 1 ч |
Условия эксплуатации:
- температура окружающей среды от плюс 5 до плюс 35 °С;
- относительная влажность воздуха при 35 °С не более 80 %;
- атмосферное давление от 84,0 до 106,7 кПа.
наносят на корпус шкафа комплекса путем наклейки соответствующей таблички, а также на титульный лист технических условий ИЦФР.421451.020ТУ, формуляра ИЦФР.421451.020ФО, руководства по эксплуатации ИЦФР.421451.020РЭ и методики поверки ИЦФР.421451.020РЭ1 типографским способом по центру над наименованием средства измерений.
| Наименование | Обозначение | Количество |
| Комплекс измерительно-вычислительный управляющий КУРС-НГ | ИЦФР.421451.020 | 1 шт. |
| Комплект монтажных частей | ИЦФР.421941.009 | 1 шт. |
| Комплект запасных частей | ИЦФР.421943.003 | 1 шт. |
| Комплект эксплуатационной документации в соответствии с ведомостью | ИЦФР.421451.020ВЭ | 1 шт. |
осуществляется по документу ИЦФР.421451.020РЭ1 «Комплекс измерительновычислительный управляющий КУРС-НГ. Руководство по эксплуатации. Приложение Г. Методика поверки», утвержденному ГСИ СИ ФГУП «РФЯЦ-ВНИИЭФ» 17.02.2012 г.
Основные средства поверки: мегаомметр Ф4102/1 ТУ25-04.13.0071-83 (погрешность измерения ± 1,5 %); универсальная пробойная установка УПУ-21/1 ТУ РБ 100039847.009-2004 (диапазон до 10000 В, погрешность измерения ± 10 %); прибор для поверки вольтметров В1-13 Хв.2.085.008ТУ (диапазон установки значений постоянного тока от 0 до 20 мА, погрешность 0,02 %); вольтметр универсальный цифровой В7-40/3 Тг2.710.016ТУ (диапазон измерения силы постоянного тока от 0 до 20 мА, погрешность ± [0,2+0,02(1к/1-1)] %).
Методика измерений представлена в ИЦФР.421451.020РЭ «Комплекс измерительновычислительный управляющий КУРС-НГ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным управляющим КУРС-НГ ИЦФР.421451.020
1 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2 ГОСТ 8.022-91 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 10-16 до 30 А»
3 ИЦФР.421451.020ТУ «Комплекс измерительно-вычислительный управляющий КУРС-НГ. Технические условия».
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
