Назначение
Генераторы сигналов Г4-221, Г4-221/1 предназначены для формирования немодулированных сигналов синусоидальной формы, амплитудно-модулированных сигналов синусоидальной формы, сигналов прямоугольной формы (меандр), сигналов прямоугольной формы уровня ТТЛ.
Генераторы Г4-221/1 предназначены также для формирования сигналов синусоидальной и прямоугольной формы (меандр) повышенной амплитуды.
Генераторы применяются для исследования, настройки и испытаний приборов и систем, используемых в радиотехнике, электронике, автоматике, акустике, вычислительной и измерительной технике, приборостроении.
Описание
В генераторах сигналов Г4-221, Г4-221/1 сигнал синусоидальной формы воспроизводится методом прямого цифрового синтеза. Синтезатор сигнала, построенный на микросхеме AD9835, управляется микропроцессорным устройством, которое обеспечивает перестройку частоты сигнала, а также индикацию частоты цифровым табло.
Сигнал синусоидальной формы, сформированный синтезатором, усиливается и преобразуется в выходные сигналы синусоидальной формы напряжением не менее 10 В, прямоугольной формы типа «меандр» размахом не менее 28 В, прямоугольной формы уровня ТТЛ и в амплитудно-модулированный сигнал.
Кроме этого, генераторы Г4-221/1 имеют дополнительный усилитель, который усиливает сигнал синусоидальной формы до напряжения не менее 30 В и сигнал прямоугольной формы до размаха не менее 80 В.
Внешний вид генераторов сигналов приведен на рисунках 1 и 2.
Место нанесения знака поверки (клейма-наклейки) - передняя панель генераторов сигналов (приложение А, рисунок А.1).
Места нанесения оттиска клейма ОТК и оттиска клейма поверителя - задняя панель генераторов сигналов (приложение А, рисунок А.2).

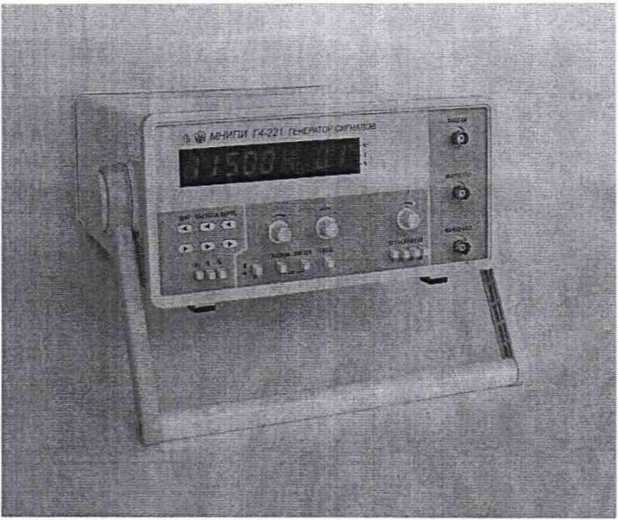

Рисунок 1 - Внешний вид генераторов сигналов Г4-221

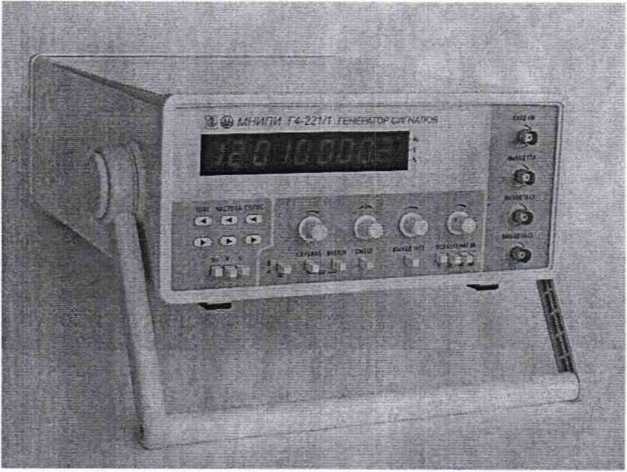

Рисунок 2 - Внешний вид генераторов сигналов Г4-221/1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики генераторов сигналов
Г4-221, Г4-221/1 указаны в таблице 1 и 2.
Таблица 1
Наименование характеристики | Значение |
1 Диапазон частот формируемых сигналов: - немодулированных синусоидальной формы - амплитудно-модулированных синусоидальной формы - прямоугольной формы (меандр) и прямоугольной формы уровня ТТЛ - синусоидальной и прямоугольной форм повышенной амплитуды (только для генераторов Г4-221/1) | от 0,1 Гц до 17 МГц; от 50 кГц до 17 МГц; от 0,1 Гц до 1 МГц; от 0,1 Гц до 1 МГц |
2 Дискретность установки частоты, Гц | 0,1' |
3 Пределы допускаемой абсолютной погрешности установки частоты, Гц | ±(0,012 + 0,0001 f), где f- значение установленной частоты в Гц |
4 Нестабильность частоты от времени (за 15 мин), Гц, не более | ±110's |
5 Максимальное напряжение сигнала синусоидальной формы, В, не менее: - при работе на согласованной нагрузке 50 Ом - при работе без нагрузки | 5; 10 |
6 Пределы допускаемой абсолютной погрешности установки напряжения сигнала синусоидальной формы, В: - в диапазоне частот от 1 Гц до 1 МГц включительно - в диапазоне частот свыше 1 до 10 МГц включительно | ±(0,2 + 0,05 U); ±(0,5 + 0,05 U), где U - значение установленного напряжения, В |
7 Максимальный размах сигнала прямоугольной формы (меандр), В, не менее: - при работе на согласованной нагрузке 50 Ом - при работе без нагрузки | 14 28 |
8 Коэффициент гармоник сигнала синусоидальной формы, %, не более: - в диапазоне частот от 10 до 100 Гц включительно; - в диапазоне частот св. 100 Гц до 120 кГц включительно; - в диапазоне частот св. 120 кГц до 1 МГц включительно; - в диапазоне частот св. 1 до 10 МГц включительно | 0,3 0,2 1,0 4,0 |
9 Плавное ослабление сигналов, дБ, не менее | 40 |
10 Ступенчатое ослабление сигналов, дБ | 20, 40, 60 |
11 Пределы допускаемой абсолютной погрешности ступенчатого ослабления сигналов прямоугольной и синусоидальных форм при согласованной нагрузке 50 Ом, дБ, не более: - в диапазоне частот от 10 Гц до 1 МГц включительно - в диапазоне частот св. 1 до 10 МГц включительно | ±0,4 XsSSP\ ±1,0 гГФРА |
12 Амплитудная модуляция (АМ): - внутренним сигналом с частотой, Гц; - внешним сигналом с частотой, кГц | II ['осударсгаекный реестр) 1 . л л j н LI средств измерений *7 1 1000 ± 1 0 . % / j г. ДОкумеятов/ у от 0,03 доЧРХ—РУ |
Продолжение таблицы 1
Наименование характеристики | Значение |
13 Коэффициент АМ, % | от 0 до 90 |
14 Пределы допускаемой погрешности установки коэффициента АМ, % | ±5 |
15 Параметры сигнала прямоугольной формы (уровень ТТЛ): - время перехода из “1” в “0” и из “0” в “1”, нс, не более - напряжение “1”, В, не менее - напряжение “0”, В, не более | 100; 2,4; 0,4 |
Только для Г4-221/1 |
16 Максимальное напряжение сигнала синусоидальной формы повышенной амплитуды на нагрузке 1 кОм, В, не менее: | 30 |
17 Пределы допускаемой абсолютной погрешности установки напряжения сигнала синусоидальной формы повышенной амплитуды в диапазоне частот от 10 Гц до 1 МГц, В | ±(0,5 + 0,05 U) В, где U - значение установленного напряжения, В |
18 Коэффициент гармоник сигнала синусоидальной формы повышенной амплитуды, %, не более: - в диапазоне частот от 10 до 100 Гц включительно; - в диапазоне частот св. 100 Гц до 120 кГц включительно; - в диапазоне частот св. 120 кГц до 1 МГц включительно | 0,3 0,2 1 |
19 Максимальный размах сигнала прямоугольной формы повышенной амплитуды при нагрузке 1 кОм, В, не менее: - в диапазоне частот от 0,1 до 100 кГц - в диапазоне частот от 100 кГц до 1 МГц | 80 50 |
20 Пределы допускаемой абсолютной погрешности установки размаха сигнала прямоугольной формы повышенной амплитуды, В, не более: - в диапазоне частот от 10 Гц до 100 кГц включительно; - в диапазоне частот св. 100 кГц до 1 МГц включительно | ±(0,5 + 0,1 U); ±(0,5 + 0,2 U) В, где U - значение установленного размаха в В |
Таблица 2
Наименование характеристики | Значение |
1 Характеристики сети питания переменного тока: | |
- напряжение, В; | 230 ± 23 |
- частота, Гц | 50 ±0,5 |
2 Потребляемая мощность, В А, не более | 40 |
3 Диапазон температур рабочих условий применения, °C | от минус 10 до плюс 50 |
4 Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP20 |
5 Габаритные размеры, мм, не более | 345x306x127 |
6 Масса, кг, не более | 4,5 |
7 Средняя наработка на отказ, ч, не менее | 15000 |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель генераторов методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.
Комплектность
Комплект поставки генераторов сигналов Г4-221, Г4-221/1 приведен в таблице 3.
Таблица 3
Наименование, тип | Обозначение | Количество на исполнение |
Г4-221 | Г-221/1 |
1 Генератор сигналов Г4-221 | УШЯИ.468759.022 | 1 | - |
2 Генератор сигналов Г4-221/1 | УШЯИ.468759.023 | | 1 |
3 Шнур сетевой SCZ-1 | | 1 | 1 |
4 Кабель №1 | УШЯИ.685631.199 | 1 | 1 |
5 Кабель №3 | УШЯИ.685631.200 | 1 | 1 |
6 Кабель интерфейсный | УШЯИ.685681.001 | 1 | 1 |
7 Нагрузка 50 Ом | УШЯИ.468548.010 | 1 | 1 |
8 Нагрузка 1 кОм | УШЯИ.468548.011 | - | 1 |
9 Вставка плавкая ВП2Б-1 0,5 А | ОЮ0.481.005 ТУ | 2 | 2 |
10 Руководство по эксплуатации: | УШЯИ.468759.022 РЭ | 1 | |
УШЯИ.468759.023 РЭ | - | 1 |
11 Методика поверки | УШЯИ.460874.001 МП (МРБ МП.1544-2006) | 1 | 1 |
12 Упаковка | УШЯИ.305642.189 | 1 отк | - |
УШЯИ.305642.189-01 | - | 1 отк |
13 Упаковка | УШЯИ.305649.018 | г пз | - |
УШЯИ.305649.018-01 | - | 1*ПЗ |
* - поставляется по требованию потребителя в транспортной упаковке (картонная коробка).
Транспортная упаковка после распаковывания утилизируется
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.
ТУ BY 100039847.074-2006 «Генераторы сигналов Г4-221, Г4-221/1. Технические условия»;
МРБ МП.1544-2006. Генераторы сигналов Г4-221, Г4-221/1. Методика поверки УШЯИ.460874.001.
Заключение
Генераторы сигналов Г4-221 и Г4-221/1 соответствуют требованиям ГОСТ 22261-94, ГОСТ 12.2.091-2012, ТУ BY 100039847.074-2006..
Генераторы соответствуют требованиям техническим регламентам Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствия №ТС BY/11211.01.ТР004 003 10282 от 03.02.2015, действительна до 23.01.2020).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ Республика Беларусь, г. Минск, Старовиленский тракт, д. 93, тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
