| Номер в госреестре | 33421-12 |
| Наименование СИ | Анализаторы рентгенофлуоресцентные |
| Обозначение типа СИ | Х-Арт М |
| Изготовитель | ЗАО "Комита", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 25.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы рентгенофлуоресцентные Х-Арт М Назначение средства измерений
Анализаторы рентгенофлуоресцентные Х-Арт М предназначены для измерения содержания элементов, входящих в состав твердых и жидких веществ, порошков, пленок и материалов.
Принцип действия анализаторов основан на регистрации интенсивности вторичного рентгеновского излучения образца, возбуждаемого излучением рентгеновской трубки. Анализатор включает в себя источник рентгеновского излучения, приемник вторичного излучения и систему регистрации и обработки данных.
В качестве источника рентгеновского излучения в анализаторе используется рентгеновская трубка (материал анода - серебро или родий).
Возбужденное в образце вторичное (характеристическое) излучение попадает на детектор (кремний-литиевый полупроводниковый счетчик, охлаждаемый холодильником на эффекте Пельтье), сигнал с которого обрабатывается многоканальным анализатором.
Конструктивно анализатор состоит из трех блоков (аналитического блока с рентгеновской трубкой и детектором, блока высоковольтного источника питания и спектрометрического блока, совмещенного с блоком водяного охлаждения термоэлектрического холодильника, установленных в стойке) и отдельно установленных портативного компьютера и дополнительного монитора.
Управление процессом измерения осуществляется от внешнего компьютера с помощью программного обеспечения X-Art Аналит.

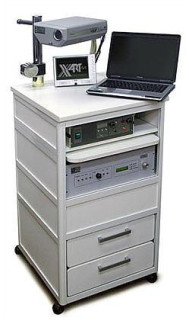

Внешний вид анализаторов рентенофлуоресцентных Х-Арт М показан на рисунке 1.
Анализатор оснащен автономным ПО X-Art-Аналит, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные.
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| X-Art Аналит | X-Art Аналит | 2. | 0949F14F26FB60099 AE99006D8DD39C1 | MD5 |
К метрологически значимой части ПО относится исполняемый файл XArtNET.exe. Метрологически значимая часть ПО выполняет следующие функции:
1. Сбор данных и управление анализатором X-Арт M, в том числе проведение диагностических тестов прибора;
2. Установка режимов работы прибора;
3. Получение спектров характеристического рентгеновского излучения (ХРИ) исследуемых проб
4. Представление полученных данных в удобной для восприятия форме;
5. Сохранение данных;
6. Печать данных;
7. Ведение журнала работы оператора;
8. Анализ спектров:
• Полуавтоматическое и ручное определение качественного состава образца (идентификация элементов);
• Автоматическое, полуавтоматическое и ручное проведение фона;
• Вычитание фона.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
| Диапазон определяемых элементов | от Na до U |
| Энергетическое разрешение детектора1-* (на линии Mn Ka), эВ, не более | 175 |
| Относительное СКО выходного сигнала2), %, на линии Fe Ka не более | 0,3 |
| Контрастность2) на линии Fe Ka (в воздушной среде), не менее | 300 |
| Относительное изменение выходного сигнала2) на линии Fe Ka за 8 часов непрерывной работы, %, не более | 0,5 |
| Максимальная скорость счета (на линии Mn Ka при постоянной времени формирования 6 мкс), с-1 | 2х104 |
| Мощность рентгеновской трубки (максимальная), В • А | 50 |
| Потребляемая мощность, В А, не более | 200 |
| Напряжение питания переменного тока частотой (50±1) Гц, В | 220+22-33 |
| Габаритные размеры (ДхШхВ), мм, не более: | 600x600x1050 |
| Масса, кг, не более | 40 |
| Средний срок службы, лет | 5 |
| Наработка на отказ, ч, не менее | 2000 |
О/'ч
- диапазон температуры окружающего воздуха, С
от 10 до 35 0С от 20 до 95 от 84 до 106,7
- диапазон относительной влажности окружающего воздуха, % при t=25
- диапазон атмосферного давления, кПа_
^"По калию марганцевокислому по ГОСТ 20490-75. Число измерений n=5, время накопления 100 с. 2) По ГСО 2949-90П (индекс СО ЛГ-8в). Число измерений n=5, время накопления 100 с.
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на левую стенку аналитического блока анализатора в виде наклейки.
Комплектность поставки анализатора должна соответствовать таблице 1.
| "аблица 1 | ||
| Наименование составных частей | Обозначение | Кол-во |
| Анализатор рентгенофлуоресцентный Х-Арт М | - | 1 |
| Комплект инструментов и принадлежностей в соответствии с ведомостью Х03.В-1 | - | 1 |
| Программный комплекс «Х-Арт» на CD | - | 1 |
| Комплект эксплуатационных документов в соответствии с ведомостью Х03.В-2 | - | 1 |
| Ведомость эксплуатационных документов | Х03.В-2 | 1 |
| Методика поверки | МП-242-1283-2012 | 1 |
осуществляется по документу «МП-242-1283-2012.Анализаторы рентгенофлуоресцентные ХАрт М. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25.02.2012 г.
Основные средства поверки: Стандартный образец состава стали легированной ГСО 2949-90П (индекс СО ЛГ-8в) или аналогичный по составу и содержанию железа.
Методика измерений изложена в документе «Анализаторы рентгенофлуоресцентные Х-Арт М. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам рентгенофлуресцентным Х-Арт М
1. Технические условия ТУ 4276-003-27508844-2006
2. Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99) СП 2.6.1.799-99, Минздрав России, 2000 г.
3. Гигиенические требования к устройству и эксплуатации источников, генерирующих рентгеновское излучение при ускоряющем напряжении от 10 до 100 кВ (СП2.6.1.1282-
03).
при осуществлении деятельности в области охраны окружающей среды и оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
