| Номер в госреестре | 33437-12 |
| Наименование СИ | Расходомеры массовые |
| Обозначение типа СИ | OPTIGAS 5050C/5010C |
| Изготовитель | "KROHNE Ltd.", Великобритания |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Расходомеры массовые OPTIGAS 5050С/5010С предназначены для прямого измерения массового расхода.
Принцип действия расходомеров OPTIGAS 5050С/5010С (далее по тексту -расходомеры) основан на использовании сил Кориолиса. Эти силы возникают в колебательной системе, в которой одновременно имеет место поступательное и вращательное движения.
Величина кориолисовой силы зависит от массы сжиженного или сжатого газа и скорости его движения в системе, а следовательно от массового расхода измеряемой среды.
Расходомеры имеют двойную U-образную измерительную трубу, изготовленную из нержавеющей стали 316L или Хастеллоя С-22, в которой движущая среда делится на два одинаковых потока.
В нижней части двойной измерительной трубы размещен драйвер, который располагаясь между двумя трубками, передает каждой из них колебательное движение. Причем обе трубки колеблются в противоположных направлениях.
Полезный сигнал снимается при помощи двух индуктивных сенсоров, размещенных по обеим сторонам U-образной измерительной трубы.
Расходомеры состоят из:
- первичных преобразователей расхода моделей MFS 5000 S15 (условный диаметр 15,00 мм) или MFS 5000 S25 (условный диаметр 25,00 мм);
- электронных измерительных преобразователей сигнала (конверторов) MFC 050С или MFC 010С.
Преобразователи сигнала MFC 050C монтируются непосредственно на первичные преобразователи MFS 5000 и имеют токовые, частотные и импульсные выходные сигналы. Преобразователи сигнала MFC 010C встраиваются в первичные преобразователи MFS 5000 и имеют цифровой выход по Modbus протоколу.

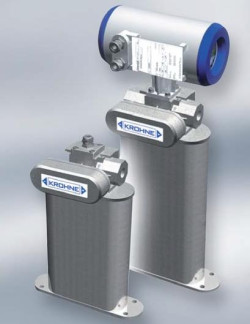

Внешний вид массовых расходомеров Схема пломбировки конвертера сигналов от
несанкционированного доступа OPTIGAS 5050С, 5010С.
несанкционированного доступа. ^
- самоклеющаяся пломба.
| Наименование ПО | Идентификацио нное наименование ПО | Номер версии (идентифика -ционный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм цифрового идентификато ра ПО |
| ПО MFC 010 ПО MFC 050 | ПО MFC 010 ПО MFC 050 | 2.1.1 2.2.0 | BB1E 657B | CRC16 CRC16 |
| Расходомеры массовые OPr | TGAS 5050С/5010С имеют встроенное программное | |||
обеспечение (ПО), установленное в конверторах.
ПО предназначено для обработки измерительной информации, индикации результатов, формирования параметров выходных сигналов, настройки расходомеров, проведение диагностики расходомеров от первичного преобразователя. Разделения на метрологически значимое ПО и метрологически незначимое ПО нет.
ПО и настройки расходомеров защищены от несанкционированного доступа с помощью паролей и пломб.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Характеристики | OPTIGAS 5010С | OPTIGAS 5050С |
| Измеряемая среда | сжатый природный газ (метан) или сжиженный газ (пропан-бутан) | |
| Условный диаметр (Ду), мм S15 | 15 | 15 |
| S25 | 25 | 25 |
| Диапазоны измерения расходов, кг/мин | ||
| S15 | 1-50 | 1-50 |
| S25 | 2,4-120 | 2,4-120 |
| Пределы допускаемой | ||
| относительной погрешности | ±0,5 | ±0,5 |
| расходомера, % | ||
| Повторяемость | ±0,3% от действительного расхода + стабильность нуля (для дозы более 10 кг) | |
| Стабильность нуля S15 | ±0,015% от диапазона измерений ±0,0075 кг/мин | |
| S25 | ±0,0018 кг/мин | |
| Температура измеряемой среды, °С | от минус 40 до + 93 | |
| Номинальное давление, МПа | 35 | |
| Напряжение питания, В | 12 (постоянного тока) | 100 (+10/15%) (перемен.) 200 (+10/15%) (перемен.) |
| Выходной сигнал, мА | Modbus | 4-20 |
| Г абаритные размеры, не более, мм S15 | 372x283x152 | 539x283x171,5 |
| S25 | 438x283x152 | 605x283x171,5 |
| Масса, не более, кг | ||
| S15 | 8,5 | 13,0 |
| S25 | 12,6 | 17,1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, до, % | от минус 40 до + 60 (для разнесенной версии) от минус 40 до + 55 (для компактной версии) 80 |
| Средняя наработка на отказ, ч | 101500 |
наносят на конвертор методом наклейки и на титульный лист Инструкции по монтажу и эксплуатации типографским способом.
Расходомер массовый OPTIGAS 5010С или 5050С..........................................................................................1 шт.
«Руководство по эксплуатации на массовые расходомеры OPTIGAS 1
5050С/5010С»........................................................................................................................................................................................1 экз •
Методика поверки «Расходомеры массовые OPTIGAS 5050С/5010С. Методика л
1 экз.
поверки»..................................................................................................
Паспорт................................................................................................... 1 экз.
осуществляется по документу «Расходомеры массовые OPTIGAS 5050С/5010С. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС», в мае 2011 г. Основные средства поверки:
- Установка поверочная расходомерная «Flow Master» № 1 с мерником МэД-2р от 0,9 до 500 м3/ч; от 0,015% до 0,15 %.
Частотомер ЧЗ-49А ЕЭ2.721.087 ТУ, диапазон измеряемых частот0,001 - 12 МГц, относительная погрешность не более ± 0,01%.
Электронный счетчик импульсов амплитудой до 50 В и частотой 0.. .10 кГц. Миллиамперметр постоянного тока для измерений в диапазонах 4.20 мА, класс точности 0,05, ГОСТ 8711-93.
Вольтметр универсальный Щ31 по ТУ 25-07.1353-77, класс точности 0,005/0,0001. Измеритель температуры и относительной влажности воздуха ИВТМ-7.
Барометр М67 по ТУ 2504-1797-95 с пределами измерения давления от 600 до 810 мм.рт.ст. Пределы абсолютной погрешности ± 1 мм.рт.ст.
- Набор термометров стеклянных ртутных по ГОСТ 13646-68.
- Ареометр эталонный с пределами относительной погрешности ± 0,3 кг/м .
Сведения о методиках (методах) измерений приведены в документе «Руководство по эксплуатации на массовые расходомеры OPTIGAS 5050С/5010С».
Нормативные и технические документы, устанавливающие требования к расходомерам массовым OPTIGAS 5050С/5010С
1. ГОСТ Р 8.510-2002 Государственная поверочная схема для средств измерений объема и массы жидкостей
2. Техническая документация фирмы «KROHNE Ltd», (Великобритания)
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 11 |
| Поверителей | 3 |
| Актуальность данных | 19.11.2024 |
