Газоанализаторы АКВТ, 33444-12

Назначение

Г азоанализаторы АКВТ (в дальнейшем - газоанализаторы) предназначены для измерений объемной доли кислорода (О2) и объемной доли оксида углерода (СО) в отходящих газах топливосжигающих установок и выдачи сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.

Описание

Принцип действия газоанализаторов:

-    по каналу измерений кислорода - электрохимический;

-    по каналу измерений оксида углерода - термокаталитический.

Тип газоанализаторов - стационарный, автоматический.

Режим работы - непрерывный.

Способ отбора пробы газоанализаторов:

АКВТ-01, -02    - диффузионный;

АКВТ-03    - принудительный; принудительный отбор пробы осуществляется

при помощи внешнего блока пробоотбора.

Наименование и обозначения исполнений газоанализаторов приведены в таблице 1. Таблица 1

Конструктивно газоанализаторы АКВТ-01 и АКВТ-02 состоят из зонда и блока питания и обработки (в дальнейшем - БПО), а газоанализаторы АКВТ-03 состоят из БПО и блока датчиков (в дальнейшем - БД).

Газоанализаторы АКВТ-02 относятся к взрывозащищённому электрооборудованию группы II по ГОСТ Р 51330.0-99 и имеют маркировку взрывозащиты «1Ехё[1Ь]НБТ4 Х».

Основные функции ПО:

-    измерение объемной доли кислорода (О2)

-    измерение объемной доли оксида углерода (СО) (для АКВТ-03);

-    цифровая индикация объемной доли кислорода

-    цифровая индикация объемной доли оксида углерода (для АКВТ-03);

-    выдача световой сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.

-    формирование унифицированных выходных токовых сигналов (0 - 5) или (4 - 20) мА, пропорциональных содержанию определяемых компонентов;

-    формирование управляющего воздействия для включения (отключения) исполнительных устройств.

Идентификационные данные ПО приведены в таблице 2 Таблица 2

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А» по МИ 3286-2010.

Внешний вид газоанализаторов приведен:

1)    АКВТ-01 - на фото 1;

2)    АКВТ-02 - на фото 2;

3)    АКВТ-03 - на фото 3.

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм приведена:

1)    для АКВТ-01 - на рисунке 2(а);

2)    для АКВТ-02 - на рисунке 2(б);

3)    для АКВТ-03 - на рисунке 2(в).

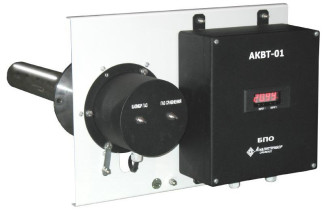

Фото 1 - Газоанализатор АКВТ-01

а)

А

б)

БПО

БД

в)

Стрелками указаны места пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм.

Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа и обозначение мест для нанесения оттисков клейм

Технические характеристики

а) метрологические характеристики газоанализаторов

Газоанализаторы имеют по каналам измерений О2 и СО унифицированные выходные токовые сигналы по ГОСТ 26.011-80.

Номинальная характеристика преобразования по унифицированному выходному токовому сигналу:

1 _ + Kn ■ Авх,

где    I - выходной токовый сигнал газоанализатора, мА;

1н - значение выходного токового сигнала, соответствующее началу диапазона измерений, равное:

-    0 мА для токового выходного сигнала 0 - 5 мА;

-    4 мА для токового выходного сигнала 4 - 20 мА

Кп - номинальный коэффициент преобразования (см.таблицу 3).

Таблица 3

Диапазоны показаний, диапазоны измерений, цена единицы младшего разряда по каналам измерений соответствуют данным, приведенным в таблице 4.

Таблица 4

б) характеристики погрешности газоанализаторов

Пределы допускаемой основной абсолютной погрешности соответствуют данным, приведенным в таблице 5

Пределы допускаемой вариации показаний в долях от пределов допускаемой основной абсолютной погрешности, не более    ± 0,5

в)    характеристики чувствительности газоанализаторов к влияющим величинам Пределы допускаемой дополнительной погрешности газоанализаторов АКВТ-01, АКВТ-02 при изменении температуры окружающей среды от минус 35 до 70 °С на каждые 10 °С от температуры, при которой определялась основная погрешность, в долях от пределов основной абсолютной погрешности:    ± 0,8 Пределы допускаемой дополнительной погрешности газоанализаторов АКВТ-03 при изменении температуры окружающей среды от 0 до 70 °С на каждые 10 °С от температуры, при которой определялась основная погрешность, в долях от пределов основной абсолютной погрешности: ± 0,4 Пределы допускаемой дополнительной погрешности газоанализаторов при изменении атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) на каждые

3,3 кПа (25 мм рт. ст.) в долях от пределов основной абсолютной погрешности:    ± 0,25

Газоанализаторы соответствуют требованиям к основной абсолютной погрешности при изменении напряжения питания в диапазоне от 187 до 242 В

Газоанализаторы соответствуют требованиям к основной абсолютной погрешности при наличии вибрации частотой от 10 до 55 Гц с амплитудой не более 0,35 мм

Газоанализаторы соответствуют требованиям к основной погрешности по каналу измерений

О2 при изменении содержания в анализируемой среде оксида углерода (СО) от 0 до 0,2 объемной доли, % .

Газоанализаторы соответствуют требованиям к основной погрешности по каналу измерений СО при изменении содержания в анализируемой среде диоксида углерода (СО2) от 0 до 15 объемной доли, %.

г)    динамические характеристики газоанализаторов

Диапазоны установки пороговых значений срабатывания сигнализации газоанализаторов АКВТ-01, АКВТ-02:

-    для сигнализации «Порог 1», О2, объемная доля, % -    от 0,3 до 15,0;

-    для сигнализации «Порог 2», О2, объемная доля, % -    от 0,5 до 21,0. Пороговые значения устанавливаются с дискретностью 0,1 объемная доля, %.

Диапазоны установки пороговых значений срабатывания сигнализации газоанализаторов АКВТ-03 должны быть:

-    для сигнализации «Порог 1» (понижение), О2, объемная доля, % от 0,3 до 15,0;

-    для сигнализации «Порог 2» (превышение), О2, объемная доля, % от 0,5 до 21,0;

-    для сигнализации «Порог 3» (превышение), СО, объемная доля, млн-1 от 0 до 1000. Пороговые значения устанавливаются:

-    по каналу измерений О2 - с дискретностью 0,1 объемная доля, %;

-    по каналу измерения СО - с дискретностью 10 объемных долей, млн-1.

Предел допускаемого времени установления показаний Т0,9д соответствует данным, приведенным в таблице 6

Допускаемый интервал времени работы газоанализаторов без корректировки показаний по ГСО-ПГС указан в таблице 7

Таблица 7

д) технические характеристики газоанализаторов

Электрическое питания газоанализаторов осуществляется от сети переменного тока напряжением (230+23-43) В, частотой (50 ±1) Гц.

Мощность, потребляемая газоанализаторами, В А, не более:

-    АКВТ-01, -02    200

-    АКВТ-03    400 Габаритные размеры и масса газоанализаторов указаны в таблице 8

Таблица 8

Условия эксплуатации газоанализаторов:

1)    диапазон температуры окружающей среды:

-    для газоанализаторов АКВТ-01, -02    от минус 35 до 70 0С;

-    для газоанализаторов АКВТ-03    от 0 до 70 °С.

2)    диапазон атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);

3)    диапазон относительной влажности воздуха от 30 до 95 % при температуре 30 0С;

4)    производственная вибрация с частотой от 10 до 55 Гц и амплитудой не более 0,35 мм;

5)    напряженность внешнего однородного постоянного и переменного магнитного поля не более 400 А/м;

6)    напряженность внешнего однородного переменного электрического поля не более 10 кВ/м;

7)    высота установки над уровнем моря - до 2000 м.

По устойчивости к воздействию климатических факторов по ГОСТ 15150-69 газоанализаторы соответствуют исполнению УХЛ категории 2.1 для работы в диапазоне температур:

-    для газоанализаторов АКВТ-01, -02    от минус 35 до 70 0С;

-    для газоанализаторов АКВТ-03    от 0 до 70 °С.

Средний полный срок службы газоанализаторов в условиях эксплуатации - не менее 10 лет (без учета срока службы датчиков).

Средняя наработка на отказ газоанализаторов в условиях эксплуатации (с учетом технического обслуживания) - не менее 25000 ч.

По устойчивости к механическим воздействиям газоанализаторы выполнены в вибро-устойчивом исполнении - группа N2 по ГОСТ 12997-84.

Степень защиты газоанализаторов IP54 по ГОСТ 14254-96.

Газоанализаторы соответствуют требованиям к электромагнитной совместимости, предъявляемым к оборудованию класса А по ГОСТ Р 51522-99, с критерием качества функционирования для непрерывно выполняемых неконтролируемых функций.

По способу защиты от поражения электрическим током газоанализаторы соответствуют классу I по ГОСТ 12.2.007.0-75.

Знак утверждения типа

Знак утверждения типа наносится

1)    на титульный лист (центр листа) руководства по эксплуатации типографским спосо

бом;

2)    на табличку, расположенную на газоанализаторе.

Комплектность

Комплект поставки газоанализаторов соответствует указанному в таблице 9.

Таблица 9

Поверка

осуществляется по документу ИБЯЛ.413415.003 МП, утвержденному ГЦИ СИ ФГУП «ВНИИМС» 27 декабря 2011 г.

Основные средства поверки:

1)    ГСО-ПГС, выпускаемые по ТУ 6-16-2956-92, в баллонах под давлением:

-    состава О2-№2 (номера по реестру ГСО-ПГС 3718-87, 3726-87);

-    состава СО-воздух (номер по реестру ГСО-ПГС 3854-87);

2)    воздух кл.1 ГОСТ 17433-80.

Сведения о методах измерений

методики измерений приведены в ИБЯЛ.413415.003 РЭ.

Нормативные документы, устанавливающие требования к газоанализаторам АКВТ

1    ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ 12.2.007.0-75. Изделия электрические. Общие требования безопасности

3    ГОСТ Р 51522-99. Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.

4    ГОСТ Р 51330.0-99. Электрооборудование взрывозащищенное. Часть 0. Общие требования.

5    ГОСТ Р 52319-2005. Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.

6    ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия

7    ИБЯЛ.413415.003 ТУ. Газоанализаторы АКВТ. Технические условия.

Рекомендации к применению

-    при осуществлении деятельности в области охраны окружающей среды;

-    при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;

-    при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
