Расходомеры электромагнитные РЭМ, 33546-13

Назначение

Расходомеры электромагнитные РЭМ предназначены для измерения расхода и объема холодной воды, прошедшей через трубопровод.

Описание

Принцип действия расходомеров основан на измерении ЭДС индукции в объеме электропроводящей жидкости, движущейся в магнитном поле, создаваемом электромагнитом во всем сечении канал расходомера. ЭДС электромагнитной индукции пропорциональна магнитной индукции, внутреннему диаметру расходомера (расстоянию между электродами) и средней скорости потока жидкости. ЭДС, наведенная в жидкости и зависящая от скорости потока, с помощью электродов подается в контроллер, где вычисляется расход, представляющий собой объем жидкости, прошедшей через сечение трубопровода за единицу времени. Измеренное значение расхода передается контроллером в вычислительный блок. Вычислительный блок обрабатывает эти данные и отображает на дисплее показания расхода и объема жидкости.

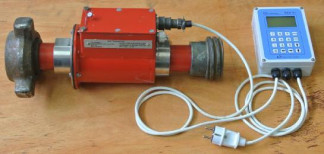

Расходомеры состоят из первичного преобразователя расхода электромагнитного (ПРЭ) и вычислительного блока (БВИ). Преобразователь расхода электромагнитный состоит из кожуха, катушек электромагнитной системы, электродов, находящихся внутри кожуха и контроллера, закрепленного в кожухе. Вычислительный блок оснащен жидкокристаллическим индикатором и клавиатурой, он может быть размещен в удобном для пользователя месте.

Программное обеспечение расходомеров электромагнитных РЭМ по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измеренных данных выполняется с использованием внутренних аппаратных и программных средств. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.

Т а б л и ц а 1 - Идентификационные данные программного обеспечния

Метрологические характеристики расходомеров электромагнитных РЭМ нормированы с учетом влияния программного обеспечения.

На основании результатов проверок уровень защиты ПО расходомеров от непреднамеренных и преднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО расходомеров и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Номинальный диаметр, DN Диапазон расходов, м3/ч

50

от 1 до 90

±5,0

±1,5

от плюс 5 до плюс 25

Пределы допускаемой относительной погрешности, % в диапазоне расходов от qmin (включая) до qt (исключая) от qt (включая) до qmax (включая)

Температура измеряемой среды, оС

Давление измеряемой среды, МПа, не более Напряжение питания, В Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более

преобразователя расхода

500х180х200

200х125х60

26

35000

12

от плюс 5 до плюс 40 до 75

от 84 до 106,7

вычислительного блока Масса, кг, не более Средняя наработка на отказ, ч Средний срок службы, лет, не менее Условия эксплуатации:

____о/~ч

температура окружающего воздуха, С относительная влажность, % атмосферное давление, кПа

Знак утверждения типа

наносится на табличку расходомеров методом гравировки и в центр титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

В комплект поставки входят:

расходомер электромагнитный РЭМ:

преобразователь расхода электромагнитный ПРЭ

блок вычислительный интерактивный БВИ-01

руководство по эксплуатации

руководство оператора БВИ-01

паспорт

упаковка

1 шт.

1 экз. на партию расходомеров 1 экз. на партию расходомеров 1 экз.

1 шт.

Поверка

осуществляется по документу ЕТЕХ.407112.006РЭ, утвержденным ГЦИ СИ ФГУП «ВНИИР» 22.03.2013.

В перечень основного поверочного оборудования входят:

-    установка поверочная ДОУН-150-200, диапазон воспроизводимых расходов от 0 до 200 м3/ч, пределы допускаемой относительной погрешности ±0,2%;

-    манометр по ГОСТ 2405, предел измерений 2,5 МПа, класс точности 1;

-    мегомметр М4100/3 по ГОСТ 23706, предел измерений 500 МОм, напряжение 500 В, класс точности 1;

-    секундомер-таймер СТЦ-1, диапазон измерений от 0 до 100000 с, пределы относительной погрешности ±0,01%.

Сведения о методах измерений

Расходомер электромагнитный РЭМ. Руководство по эксплуатации ЕТЕХ.407112.006РЭ

Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным РЭМ

1    ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3 • 10-6 до 10 м3/с.

2    ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.

3 ТУ 4213-004-09367558-2012 Расходомер электромагнитный РЭМ. Технические

условия.

Рекомендации к применению

осуществление торговли и товарообменных операций
