Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903, 33549-12

Назначение

Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903, предназначены для измерения объемной доли горючих газов, водорода, кислорода, диоксида углерода и концентрации вредных веществ в воздухе рабочей зоны.

Описание

Г азоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 (в дальнейшем - газоанализаторы) являются стационарными одноканальными приборами непрерывного действия.

Газоанализаторы выпускаются в двух основных исполнениях, отличающихся конструкцией и материалом корпуса, а также пользовательским интерфейсом:

-    ССС-903 в корпусе из алюминиевых сплавов;

-    ССС-903М в корпусе из нержавеющей стали.

Кроме того, газоанализаторы могут иметь или не иметь органы управления и индикации.

Конструктивно газоанализаторы выполнены одноблочными и состоят из устройства порогового УПЭС (УПЭС-903 в корпусе из алюминиевых сплавов, УПЭС-903М в корпусе из нержавеющей стали) и сменных преобразователей газовых (термокаталитических ПГТ, электрохимических ПГЭ, оптических ПГО или фотоионизационных ПГФ). Устройство пороговое УПЭС выпускается с органами управления и индикации или без них.

Преобразователи газовые ПГТ, ПГО, ПГЭ, ПГФ имеют встроенную флэш-память, в которой хранятся градуировочные коэффициенты и прочие настроечные параметры, автоматически считываемые при подключении к устройству пороговому УПЭС. Преобразователи газовые выпускаются в корпусах из алюминиевых сплавов (ПГ...-903 и ПГ...-903А) или из нержавеющей стали (ПГ. -903 У).

Принцип действия газоанализаторов:

-    с преобразователями ПГТ на горючие газы в воздухе - термокаталитический;

-    с преобразователями ПГО на горючие газы и диоксид углерода - оптический;

-    с преобразователями ПГЭ на токсичные газы, водород, кислород - электрохимический;

-    с преобразователями ПГФ на токсичные газы - фотоионизационный.

Выходными сигналами газоанализаторов являются:

-    показания цифрового дисплея (при наличии);

-    унифицированный аналоговый выходной сигнал 4-20 мА в диапазоне показаний;

-    цифровой сигнал, интерфейс RS 485 с протоколом Modbus RTU;

-    цифровой интерфейс, протокол HART (для ССС-903М);

-    замыкание и размыкание контактов реле ("сухой контакт"), срабатывающие при превышении 2-х ("предварительный" и "аварийный" для ССС-903) или 3-х ("низкий", "высокий", "аварийный" для ССС-903М) программно конфигурируемых уровней;

-    размыкание и замыкание контактов реле ("сухой контакт") при отключении, перегрузке и неисправности преобразователя или газоанализатора.

Дисплей газоанализатора (при наличии) отображает следующие данные:

-    результат измерений содержания определяемого компонента, химическую формулу и единицы измерений;

-    установленные значения порогов срабатывания сигнализации;

Лист № 2 всего листов 9

-    графическую диаграмму регистрации результатов измерений в течение фиксированного интервала времени (только для ССС-903М).

Взрывозащищенность газоанализаторов обеспечивается видами взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99 (МЭК 60079-1-98), «искробезопасная электрическая цепь» уровня "ib" по ГОСТ Р 51330.10-99 (МЭК 60079-11-99).

Маркировка взрывозащиты по ГОСТ Р 51330.0-99 (МЭК 60079-0-98):

-    исполнений ССС-903 - 1Exd[ib]IICT6 X;

-    исполнений ССС-903М - 1Exd[ib]IIBT6/H2 X;

-    преобразователей ПГТ-903, ПГО-903 - 1ExibdIIBT6, ПГЭ-903 - 1ExibIIBT6, ПГЭ-903А

- 1ExibIICT6, ПГО-903У, ПГЭ-903У, ПГФ-903У - 1ExdibIICT6, ПГУ-903У - 1ExdibIIBT6/H2.

По защищенности от влияния пыли и воды конструкция газоанализаторов соответствует степени защиты IP66 по ГОСТ 14254-96.

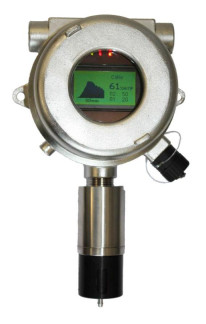

Внешний вид газоанализаторов представлен на рисунках 1, 2 и 3.

Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в смеси с воздухом или азотом и обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от преобразователей газовых;

-    краткосрочное хранение (от 3 до 30 мин, настраивается в меню) измеренных данных для отображения на дисплее в форме диаграммы (ССС-903М);

-    отображение результатов измерений на жидкокристаллическом дисплее (для ССС-903М и ССС-903 с дисплеем);

-    формирование выходного аналогового и цифрового сигналов;

-    диагностику аппаратной части газоанализатора и целостности фиксированной части встроенного ПО.

ПО газоанализатора реализует следующие расчетные алгоритмы:

1)    вычисление значений содержания определяемых компонентов на основании данных от преобразователей газовых;

2)    вычисление значений выходного аналогового сигнала.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Влияние встроенного программного обеспечения газоанализаторов учтено при нормиро-

вании метрологических характеристик.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует:

-    уровню «C» для ССС-903 без дисплея и ССС-903М,

-    уровню «В» для ССС-903 с дисплеем по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.

2)    Пределы допускаемой вариации выходного сигнала газоанализатора, в долях от пределов допускаемой основной погрешности    0,5

3)    Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне рабочих температур исполнений ССС-903 и ССС-903М на каждые 10°С равны, в долях от пределов допускаемой основной погрешности 0,2

4)    Пределы допускаемого изменения выходного сигнала газоанализатора за 24 ч непрерывной работы равны 0,5 в долях от пределов допускаемой основной погрешности.

5)    Номинальное время установления показаний Т0,9 ном, с:

-    для преобразователей ПГТ    30

-    для преобразователей ПГЭ, ПГО, ПГФ    60

6)    Время срабатывания сигнализации, не более, с:    10 Примечание - по уровню "предупредительный" для ССС-903, уровню "низкий" для

ССС-903М.

7)    Время прогрева газоанализаторов, мин, не более    10

8)    Электрическое питание газоанализаторов осуществляется постоянным током напряжением, В    от 18 до 32

9)    Потребляемая электрическая мощность, Вт, не более:    6

10)    Г абаритные размеры и масса не более указанных в таблице 3.

Таблица 3

11)    Средняя наработка на отказ, ч    35 000 Примечание - без учета срока службы преобразователей газовых.

12)    Средний срок службы, лет    10

Условия эксплуатации

»-»    0/"ч

- диапазон температуры окружающей среды, C

для ССС-903 с органами управления и индикации для ССС-903 без органов управления и индикации для ССС-903М

- диапазон относительной влажности окружающей среды при температуре 35 oC, %

Лист № 8 всего листов 9 от минус 20 до плюс 50 от минус 60 до плюс 60 от минус 25 до плюс 55

до 95 без конденсации от 84 до 117,3

- диапазон атмосферного давления, кПа

Знак утверждения типа

Знак утверждения типа наносится:

-    типографским способом на титульный лист руководства по эксплуатации;

-    в виде таблички на лицевую панель газоанализатора.

Комплектность

Комплект поставки газоанализатора указан в таблице 4.

Таблица 4

Поверка

осуществляется по документу МП-242-1266-2011 "Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" "16" декабря 2011 г.

Основные средства поверки:

-    стандартные образцы газовых смесей состава в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;

-    источники микропотока по ИБЯЛ.418319.013-95 ТУ.

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-Р, ГГС-Т или ГГС-К в комплекте с ГС в баллонах под давлением по ТУ 6-162956-92 и источниками микропотока по ИБЯЛ.418319.013-95 ТУ

-    генератор хлора ГХ-120 ТУ 4215-008-46919435-97, пределы допускаемой основной относительной погрешности ±10 %

-    азот особой чистоты сорт 1-й по ГОСТ 9293-74 в баллоне под давлением.

-    поверочный нулевой газ (ПНГ) - воздух марки А, Б, в баллонах под давлением по ТУ 621-5-85.

Методика измерений приведена в документах ЖСКФ.413425.003 РЭ "Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903. Руководство по эксплуатации" и ЖСКФ.413425.003 РЭ-М "Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903М. Руководство по эксплуатации", 2011 г.

Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным со сменными сенсорами взрывозащищенным ССС-903

1.    ГОСТ Р 52136-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.

2.    ГОСТ Р 52139-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 4. Требования к приборам группы II с верхним пределом диапазона измерений горючих газов до 100 % НКПР.

3.    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

4.    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.

5.    ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности.

6.    ГОСТ Р 51330.0-99 (МЭК 60079-0-98) Электрооборудование взрывозащищенное. Часть 0. Общие требования.

7.    ГОСТ Р 51330.1-99 (МЭК 60079-1-99) Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».

8.    ГОСТ Р 51330.10-99 (МЭК 60079-11-98) Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь «i».

9.    ГОСТ Р 51330.19-99 (МЭК 60079-20-96) Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.

10.    ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

11.    Технические условия ЖСКФ 413425.003 ТУ.

Рекомендации к применению

выполнение работ по обеспечению безопасных условий и охраны труда.
