Датчики оксида углерода искробезопасные ДОУИ, 33551-12

Назначение

Датчики оксида углерода искробезопасные ДОУИ предназначены для измерения объемной доли оксида углерода в воздухе рабочей зоны, в том числе шахт и прочих объектов горного производства.

Описание

Датчики оксида углерода искробезопасные ДОУИ (далее - датчики) являются стационарными одноканальными автоматическими приборами непрерывного действия.

Конструктивно датчик выполнен в виде двух блоков - электронного и измерительного, соединенных между собой посредством пары разъемов или при помощи удлинительного кабеля. Измерительный блок может быть установлен на специально предусмотренное посадочное место рядом с электронным блоком или отдельно на расстоянии до 30 м.

Электронный блок состоит из двух изолированных камер, жестко скрепленных между собой. В верхней камере находятся электронные платы микроконтроллера и индикатора, а в нижней (под крышкой на петлях) - присоединительные зажимы и кнопки управления. Измерительный блок содержит чувствительный элемент и предусилитель сигнала.

Датчик имеет три кнопки для оперативного управления через систему меню с защитой от несанкционированного доступа.

Принцип действия датчика - электрохимический, измерительная ячейка на основе амперометрического принципа измерения вырабатывает токовый сигнал, пропорциональный содержанию оксида углерода.

Способ отбора пробы - диффузионный.

Датчик обеспечивает следующие выходные сигналы:

-    показания цифрового индикатора с разрешающей способностью 1 млн-1;

-    два унифицированных искробезопасных аналоговых сигнала по напряжению от 0,4 до 2,0 В, соответствующие двум диапазонам измерений объемной доли оксида углерода от 0 до 50 млн-1 и от 0 до 200 млн-1;

-    цифровой сигнал по интерфейсу RS485, протокол Modbus (по дополнительному заказу);

-    релейный выход типа "сухой контакт", размыкающийся при достижении заданных пороговых значений, а также в случае обнаружения критической ошибки встроенной системой диагностики.

Исполнение датчика (уровень и вид взрывозащиты) по ГОСТ P 52350.0-2005 соответствует РО Exial.

Степень защиты корпусов электронного и измерительного блоков по ГОСТ 14254-96 не ниже IP54.

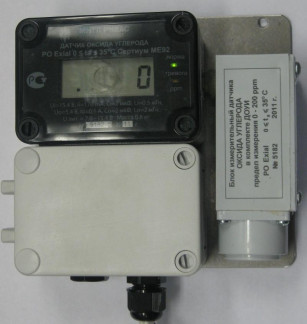

Внешний вид датчика представлен на рисунке 1, схема пломбировки от несанкционированного доступа на рисунке 2.

Датчики оксида углерода искробезопасные ДОУИ имеют встроенное программное обеспечение.

Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения объемной доли оксида углерода в воздухе рабочей зоны и обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя,

-    отображение результатов измерений на жидкокристаллическом дисплее,

-    формирование выходного аналогового и цифрового сигналов,

-    диагностику аппаратной части датчика и целостности фиксированной части встроенного ПО.

ПО датчика реализует следующие расчетные алгоритмы:

1)    вычисление значений объемной доли оксида углерода на основании данных от электрохимической измерительной ячейки;

2)    вычисление значений выходного аналогового сигнала.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Влияние встроенного программного обеспечения датчиков учтено при нормировании метрологических характеристик.

Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

9)    Напряжение питания постоянного тока, В    от 7 до 15,4

10)    Потребляемая мощность, Вт, не более    0,15

11)    Г абаритные размеры датчика, мм, не более

-    электронный блок

высота    175

ширина    140

длина    60

-    измерительный блок

высота    115

ширина    45

длина    50

12)    Масса датчика, кг, не более

электронный блок    0,8

измерительный блок    0,2

13)    Средний срок службы, лет    5

14)    Средняя наработка на отказ, ч    20 000

Условия эксплуатации

-    диапазон температуры окружающей среды, oC    от 0 до 35

-    диапазон относительной влажности окружающей среды, % до 95 без конденсации

-    диапазон атмосферного давления, кПа    от 87,8 до 119,7

-    массовая концентрация пыли, г/м3, не более    1,0

Знак утверждения типа

Знак утверждения типа наносится:

-    типографским способом на титульный лист руководства по эксплуатации;

-    на лицевую панель электронного блока датчика.

Комплектность

Комплект поставки датчика указан в таблице 2.

Таблица 2

Поверка

осуществляется по документу МП-242-1282-2012 "Датчики оксида углерода искробезопасные ДОУИ. Методика поверки", разработанным и утвержденным ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" "25" января 2012 г.

Основные средства поверки:

-    стандартные образцы газовых смесей состава оксид углерода - воздух (ГСО 3843-87, 3844-87, 3848-87, 9792-2011) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;

-    поверочный нулевой газ (ПНГ) - воздух марки А по ТУ 6-21-5-82 в баллонах под дав

Методика измерений приведена в документе РЭ 421512-005-17282729-06 "Датчики оксида углерода искробезопасные ДОУИ. Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к датчикам кислорода искробезопасным ДКИ

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

4    ТУ 421512-005-17282729-06. Датчики оксида углерода искробезопасные ДОУИ. Технические условия.

Рекомендации к применению

выполнение работ по обеспечению безопасных условий и охраны труда.
