Приборы микропроцессорные МАСТЕР Т-300, 33623-12

Назначение

Приборы микропроцессорные «МАСТЕР Т-300» (далее по тексту - приборы) предназначены для измерений аналоговых токовых выходных сигналов датчиков, преобразования измеренных токовых сигналов к диапазону измерений датчиков, в управляющие коды, приема и обработки дискретных сигналов, выдачи управляющих команд на исполнительные устройства в соответствии с заданным алгоритмом, а также обмена информацией с устройствами диспетчеризации и применяются на предприятиях тепловых сетей.

Описание

Приборы представляют собой многофункциональные многоканальные микропроцессорные устройства, принцип действия которых состоит в аналого-цифровом преобразовании унифицированных токовых сигналов от первичных преобразователей температуры, давления, а также дискретных сигналов «замкнуто», «разомкнуто», обрабатываемых по соответствующей программе, в сигналы управления приводами регулирующих клапанов и индикации измеренных значений на встроенном дисплее.

Приборы выполнены в металлическом корпусе, предназначенном для монтажа на щитах или в шкафах автоматики.

На передней панели прибора находятся органы управления и индикации:

-    жидкокристаллический дисплей;

-    16-кнопочная клавиатура;

-    джойстик управляющий;

-    индикаторы состояния групп регулирования;

-    клавиши переключения режимов групп;

-    USB- порт.

На боковых панелях прибора находятся:

-    разъём для подключения выходных цепей дискретных датчиков;

-    разъём для подключения выходных цепей дискретных датчиков и датчиков с выходным аналоговым сигналом;

-    разъём для подключения цепей коммутации магнитных пускателей;

-    два разъёма для подключения цепей питания прибора, клапанов и магнитных пускателей;

-    разъём для подключения интерфейса Ethernet;

-    разъём для подключения интерфейса RS-232;

Прибор осуществляет управление оборудованием одной или нескольких систем теплоснабжения.

Прибор выпускается в двух стандартных комплектациях:

-    МАСТЕР Т-300Гу1 - исполнение с ограниченными функциональными возможностями;

-    МАСТЕР Т-300Гу2 - исполнение с полными функциональными возможностями.

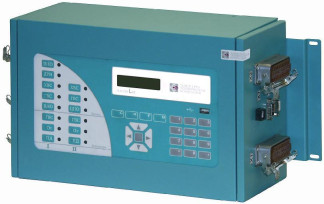

Общий вида приборов микропроцессорных «МАСТЕР Т-300» с обозначением мест для пломбировки представлен на рисунке 1.

Программное обеспечение

Прибор имеет встроенное программное обеспечение (ВПО) «Software 300», которое является метрологически значимым. ВПО осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации.

Метрологические характеристики приборов определены с учетом ВПО. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица-1. Идентификационные данные программного обеспечения микропроцессорного прибора «МАСТЕР Т-300»_

жебного программного обеспечения. Система паролей обеспечивает защиту ВПО от несанкционированного модифицирования.

Встроенное программное обеспечение поддерживает информационный обмен с OPC-сервером "Элтеко" - внешним программным обеспечением,, не влияющим на ВПО прибора.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - С (в соответствии с МИ 3286-2010).

Диапазон измерения силы постоянного тока, мА    4 - 20

Количество входных измерительных каналов    16 Пределы допускаемой относительной погрешности

измерения силы постоянного тока в условиях применения, %    ±0,5

Прибор обеспечивает преобразование значений постоянного тока в диапазоне от 4 до 20 мА по каждому аналоговому входу в значения температуры в диапазоне от минус 50 до плюс 150 °С либо давления в диапазоне от 0 до 2,5 МПа.

Рабочие условия применения:

от плюс 5 до плюс 50 °С до 80 % при температуре 35 °C от 84 до 106,7 кПа

от минус 50 до плюс 50 °C (95±3)% при температуре +35°C от 84 до 106, 7 кПа

, пыли и посторонних твердых частиц

температура окружающей среды относительная влажность (без конденсации) атмосферное давление

Условия транспортирования:

температура окружающего воздуха относительная влажность воздуха атмосферное давление

Степень защиты корпуса от проникновения воды IP21 по ГОСТ 14254.

Напряжение питания от сети переменного тока 220+33 В, частотой (50±1) Гц

Потребляемая мощность, В-А, не более    20

Габаритные размеры, мм, не более    350х222х165

Масса, кг, не более    4,5

Знак утверждения типа

Знак утверждения типа наносится на этикетку на боковой панели приборов и титульные листы эксплуатационной документации.

Комплектность

В комплект поставки входят:

-    прибор «МАСТЕР Т-300»;

-    руководство по эксплуатации РЭ 4218-004-40055471-06;

-    паспорт ПС 4218-004-40055471-12;

-    методика поверки 4218-004-40055471-2012 ПМ.

Поверка

осуществляется по документу «Приборы микропроцессорные «МАСТЕР Т-300». Методика поверки» 4218-004-40055471-2012 ПМ, утвержденному ФГУП «ВНИИМС» в мае 2012 г.

Перечень основного поверочного оборудования: калибратор токовой петли FLUKE 705, погрешность установки тока в режиме калибратора не более 2,5х10-4+2 мкА в диапазоне 0-24 мА.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в документе «Приборы микропроцессорные «МАСТЕР Т-300». Руководство по эксплуатации» РЭ 4218-004-4005547106.

Нормативные и технические документы, устанавливающие требования к приборам микропроцессорным «МАСТЕР Т-300»

ЕССП. Средства измерения электрических и магнитных величин. Общие технические условия.

ГОСТ 22261-94

СП 41-101-95

ТУ 4218-00440055471-12

Своды правил по проектированию и строительству. Проектирование тепловых пунктов

Прибор микропроцессорный «МАСТЕР Т-300». Технические условия ТУ 4218 - 004-40055471-2012

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
