| Номер в госреестре | 33652-12 |
| Наименование СИ | Электроды промышленные вспомогательные |
| Обозначение типа СИ | ЭПв-5 |
| Изготовитель | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск |
| Год регистрации | 2012 |
| Срок свидетельства | 09.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Электроды промышленные вспомогательные ЭПв-5, модификации ЭПв-5/1, ЭПв-5/2, ЭПв-5/3, ЭПв-5/4, ЭПв-5/5, ЭПв-5/6, ЭПв-5/7, ЭПв-5/8, ЭПв-5/9 (далее - электроды), предназначены для создания опорного потенциала в паре со стеклянными и другими индикаторными электродами при потенциометрических измерениях в водных растворах и пульпах (кроме растворов, содержащих фтористоводородную кислоту или её соли и вещества, образующие осадки или плёнки на поверхности электродов).
Потенциал электрода создается за счет погружения серебряной проволоки в полость, заполненную раствором хлористого калия и хлористого серебра.
Корпус электрода изготовлен из трубки (стеклянной, пластиковой или металлической). Связь внутреннего полуэлемента с раствором хлористого калия, заполняющим корпус электрода, осуществляется по нити, помещенной в стеклянную трубку и обеспечивающей подъем раствора в полость полуэлемента.
Электрическая связь с испытуемым раствором осуществляется с помощью электролитического ключа, представляющего собой капилляр с втянутыми кварцевыми нитями.
Электроды отличаются назначением и выпускаются различных конструктивных исполнений (отличия в габаритных размерах, массе, параметрах анализируемой среды).

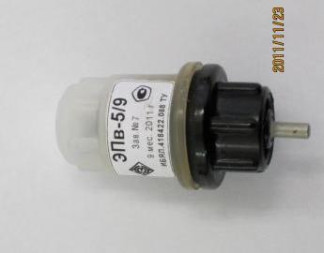

Рис. 9. Электрод ЭПв-5/9 Метрологические и технические характеристики
Рис. 7. Электрод ЭПв-5/7
Таблица 1.
| Наименование характеристики | Значение характеристики | |
| Номинальный потенциал электродов при температуре 20 °С в зависимости от молярной концентрации KCl в электролите, мВ, не более | 212±3 | при зависимости от молярной концентрации KCl в электролите равной 3,0 М (3,0 моль/дм3) |
| 208±3 | при зависимости от молярной концентрации KCl в электролите равной 3,5 М (3,5 моль/дм ) | |
| 201±3 | при зависимости от молярной концентрации KCl в электролите равной 4,2 М (4,2 моль/дм3) | |
| Нестабильность потенциала электрода за 8 ч работы, мВ, не более | ±0,5 | |
| Относительный диффузионный потенциал, мВ, не более | ±12 | |
| Температурный коэффициент потенциала электрода, мВ/°С, не более | ±0,25 | |
| Электрическое сопротивление электрода при температуре анализируемой среды, указанной в настоящей таблице (для всех модификаций, кроме ЭПв-5/9), кОм, не более | 20 | |
| Электрическое сопротивление электрода ЭПв-5/9 при 20°С, кОм, не более | 5 | |
| Температура анализируемой среды в зависимости от молярной концентрации KCl (C), °С (для всех модификаций, кроме ЭПв-5/9) | От -5 до 100 (при С (KCl) = 3,0 М (3,0 моль/дм3)) | |
| От 5 до 100 (при С (KCl) = 3,5 М (3,5 моль/дм3)) | ||
| От 0 до 100 (при С (KCl) = 4,2 М (4,2 моль/дм3)) | ||
| Температура анализируемой среды в зависимости от молярной концентрации KCl (C), °С (для ЭПв-5/9) | От 0 до 60 (при С (KCl) = 4,2 М (4,2 моль/дм3)) | |
| Наименование характеристики | Значение характеристики |
| Вероятность безотказной работы электродов за 1000 ч не менее | 0,95 |
| Условия эксплуатации: | -температура окружающей среды: от 10 до 40 oC; -относительная влажность воздуха: до 95% при 30 oC; -атмосферное давление, кПа: от 84 до 106,7; |
| Средний срок службы, лет | 2 |
| Наработка на отказ, ч | 1000 |
Таблица 2.
| Модификация | Габаритные размеры*, не более, мм | Масса, не более, г | ||
| Диаметр погружной части | Длина без провода | Длина провода | ||
| ЭПв-5/1 | 12 | 150 | 2200 | 40 |
| ЭПв-5/2 | 160 | |||
| ЭПв-5/3 | 165 | 800 | ||
| ЭПв-5/4 | 12 | 130 | 35 | |
| ЭПв-5/5 | 8 | 165 | 35 | |
| ЭПв-5/6 | 8 | 130 | 30 | |
| ЭПв-5/7 | 12 | 165 | 40 | |
| ЭПв-5/8 | 10 | 230 | 60 | |
| ЭПв-5/9 | 35 | 70 | - | 50 |
| *Допускается по требованию заказчика изготавливать электроды с габаритными размерами, массой и длиной провода отличными от приведенных. | ||||
Знак утверждения типа наносится на титульный лист паспорта методом компьютерной графики.
1. Электроды ЭПв-5/1, ЭПв-5/2, ЭПв-5/3, ЭПв-5/4, ЭПв-5/5, ЭПв-5/6, ЭПв-5/7, ЭПв-5/8, ЭПв-5/9 - до 20 шт. в зависимости от заказа;
2. ИБЯЛ. 418422.088 ПС Паспорт (для электродов исполнений ЭПв-5/1 и ЭПв-5/2) или ИБЯЛ. 418422.091 ПС Паспорт (для электродов исполнений ЭПв-5/3, ЭПв-5/4, ЭПв-5/5, ЭПв-5/6, ЭПв-5/7 и ЭПв-5/8) или ИБЯЛ. 418422.088-10 ПС Паспорт (для электрода исполнения ЭПв-5/9) - 1 экз.;
3. ИБЯЛ. 418422.088 РЭ Руководство по эксплуатации (для электродов исполнений ЭПв-5/1 и ЭПв-5/2) или ИБЯЛ. 418422.091 РЭ Руководство по эксплуатации (для электродов исполнений ЭПв-5/3, ЭПв-5/4, ЭПв-5/5, ЭПв-5/6, ЭПв-5/7 и ЭПв-5/8) или ИБЯЛ. 418422.088-10 РЭ Руководство по эксплуатации (для электрода исполнения ЭПв-5/9) - 1 экз..
осуществляется по рекомендации Р 50.2.033 - 2004 «ГСИ. Электроды сравнения для электрохимических измерений. Методика поверки».
Средства поверки:
1. Иономер-милливольтметр, пределы допускаемой абсолютной погрешности измерения ЭДС, 0,1 мВ.
2. Рабочий эталон рН 1-го, 2-го разряда - буферный раствор по ГОСТ 8.135.
3. Термометр лабораторный ТЛ-4, по ТУ 25-2021.003, класс точности 1.
4. Калий хлористый, ч.д.а. по ГОСТ 4234.
Методика измерений изложена в руководствах по эксплуатации:
- ИБЯЛ 418422.088 РЭ «Электроды промышленные вспомогательные ЭПв-5/1 и ЭПв 5/2. Руководство по эксплуатации»,
- ИБЯЛ 418422.091 РЭ «Электроды промышленные вспомогательные ЭПв-5/3, ЭПв-5/4, ЭПв-5/5, ЭПв-5/6, ЭПв-5/7, ЭПв-5/8. Руководство по эксплуатации»;
- ИБЯЛ.418422.088-10 РЭ «Электрод промышленный вспомогательный ЭПв-5/9. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к электродам ЭПв-5
1. ГОСТ 16286-84. Преобразователи потенциометрические ГСП. Электроды вспомогательные промышленные. Технические условия
2. ГОСТ 8.120-99. ГСИ Государственная поверочная схема для средств измерений рН.
3. ИБЯЛ.418422.088 ТУ «Электроды промышленные вспомогательные». Технические условия.
4. Р 50.2.033-2004 “Электроды сравнения для электрохимических измерений. Методика поверки”
