| Номер в госреестре | 33750-12 |
| Наименование СИ | Мультиметры |
| Обозначение типа СИ | Ресурс-ПЭ |
| Изготовитель | ООО НПП "Энерготехника", г.Пенза; ООО "Электрокомплект", г.Пенза |
| Год регистрации | 2012 |
| Срок свидетельства | 09.07.2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры «Ресурс-ПЭ» (далее - мультиметры) предназначены для измерений электрического напряжения, силы тока, угла фазового сдвига и электрической мощности.
Принцип действия мультиметров основан на аналого-цифровом преобразовании входных сигналов напряжения и последующей их обработке, основанной на дискретизации, цифровой фильтрации и дискретном преобразовании Фурье. По результатам дискретного преобразования Фурье рассчитываются действующие значения напряжения и силы тока основной частоты. На основании мгновенных значений входных сигналов вычисляются действующие значения напряжений и силы тока, углы фазового сдвига между фазными напряжениями основной частоты, углы фазового сдвига между фазными токами основной частоты, углы фазового сдвига между напряжением и током основной частоты, коэффициенты искажения синусоидальности напряжения и тока, активная, реактивная и полная мощности. Измерения по всем входам производятся параллельно.

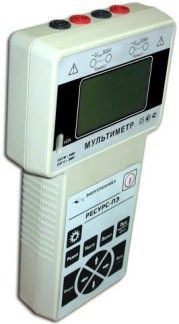

Конструктивно мультиметры представляют собой переносные малогабаритные приборы с комплектом токоизмерительных клещей.
Корпуса мультиметров и токоизмерительных клещей выполнены из изоляционного материала.
На лицевой панели мультиметров расположены дисплей для отображения результатов измерений и вспомогательной информации, а также клавиатура, позволяющая управлять работой мультиметров. На верхней панели мультиметров расположены разъёмы измерительных входов.
Мультиметры имеют два измерительных входа. Каждый измерительный вход предназначен для измерений электрического напряжения и силы тока. При измерении силы тока используются токоизмерительные клещи, входящие в комплект поставки мультиметров. Измерительные входы гальванически изолированы друг от друга.
Мультиметры имеют оптический порт для обмена данными с внешними устройствами (компьютером, другим мультиметром). Предусмотрена возможность взаимной юстировки двух мультиметров и обмен данными при совместной работе двух мультиметров с использованием беспроводного интерфейса.
Результаты измерений отображаются на дисплее и сохраняются в энергонезависимой памяти мультиметров по команде пользователя.
Мультиметры выпускаются в модификациях, отличающихся наличием в комплектности токоизмерительных клещей и значением номинального первичного тока токоизмерительных клещей.
Мультиметры имеют следующее обозначение:
| > О <D Рн | рс-ПЭ | |
| Тип мультиметров |
Номинальный первичный ток токоизмерительных клещей, в амперах, подключаемых ко второму измерительному входу мультиметров:
5 - при наличии в комплектности токоизмерительных клещей КП15-5;
1000 - при наличии в комплектности токоизмерительных клещей КП52-1000.___
Номинальный первичный ток токоизмерительных клещей, в амперах, подключаемых к первому измерительному входу мультиметров:
5 - при наличии в комплектности токоизмерительных клещей КП15-5;
1000 - при наличии в комплектности токоизмерительных клещей КП52-1000.____
Примечание - При отсутствии в комплектности токоизмерительных клещей обозначения номинальных первичных токов в обозначении мультиметров отсутствуют.
Программное обеспечение мультиметров включает встроенное программное обеспечение и обеспечивает выполнение следующих функций:
- управление работой всех узлов мультиметров;
- получение и обработка результатов измерений;
- представление результатов измерений на дисплее мультиметров;
- обеспечение связи с внешними устройствами.
Все встроенное программное обеспечение мультиметров является метрологически значимым.
Идентификационные данные метрологически значимого программного обеспечения мультиметров приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа «Ресурс-ПЭ» | PE.hex | 1.9 | 7b13 cc4a 3910 132d ccee a75e 37dc c964 | md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Позиция 1 - место установки пломбы поверителя.
Позиция 2 - место установки пломбы предприятия-изготовителя.
Рисунок 1
Технические характеристики токоизмерительных клещей приведены в таблице 2. Таблица 2
| Наименование | Диаметр измерительного окна, мм | Номинальный первичный ток, /ном, А |
| КП15-5 | 15 | 5 |
| КП52-1000 | 52 | 1000 |
Диапазоны измерений и пределы допускаемой основной погрешности мультиметров приведены в таблице 3.
Номинальное значение измеряемой силы тока /ном определяется токоизмерительными клещами.
Амплитудные значения напряжения иа не должны превышать 300 • V2 В.
Амплитудные значения силы тока /а не должны превышать 3 • /ном • 42 А при использовании КП15-5 и 1,5 • /ном • V2 А при использовании КП52-1000.
Пределы допускаемой дополнительной температурной погрешности при измерении параметров 1, 2, 5, 10 - 12, 14, 16 таблицы 3 составляют 1/3 пределов допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды от нормальной.
Нестабильность измерений среднеквадратического значения напряжения и среднеквадратического значения напряжения основной частоты в рабочих условиях применения мультиметров не более ± 0,04 % за 15 мин при изменении температуры окружающей среды не более 20 °С.
Входное сопротивление мультиметров не менее 1 МОм.
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности: абсолютной А; относительной 8,%; приведённой у, % | Примечание |
| Измерение характеристик напряжения, тока, мощности | |||
| 1 Среднеквадратическое значение: - напряжения U, В - напряжения основной частоты U(1), В | от 0,015 до 300 | ± 0,2 (8) | 15 В < U <300 В |
| ± 1 (8) | 0,15 В < U < 15 В | ||
| ± 2 (8) | 0,015 В < U < 0,15 В | ||
| 2 Отклонение напряжения от номинального значения 5U, % | от - 20 до 20 | ± 0,2 (А) | 15 В < ^ом < 250 В ином - номинальное значение напряжения |
| 3 Коэффициент искажения синусоидальности напряжения Ки, % | от 0,2 до 30 | ± 0,1 (А) | Ku < 1 % 15 В < U < 300 В |
| ± 10 (8) | Ки > 1 % 15 В < U < 300 В U < 300- V2 в | ||
| 4 Угол фазового сдвига между напряжениями основной частоты Фи | от - 180° до 180° | ± 0,1°(А) | 15 В < U < 300 В |
| 5 Среднеквадратическое значение: - силы тока I, А - силы тока основной частоты 1(1), А | от 0,0021ном до 1,5 1ном | ± 0,3 (8) | 0,051ном < I < 1,51ном |
| ± 1 (8) | 0,0Мном < I < 0,05 1ном | ||
| ± 4 (8) | 0,0021ном < I < 0,01 Тном | ||
| 6 Коэффициент искажения синусоидальности тока К, % | от 0,5 до 100 | ± 0,1 (А) | Ki < 1 % 0,05 ^ном < I < 1,51ном |
| ± 10 (8) | к > 1 % 0,051ном < I < 1,5^1ном | ||
| 7 Угол фазового сдвига между токами основной частоты ф1 | от - 180° до 180° | ± 0,5° (А) | 0,0МШм < I < 1,51ном |
| 8 Угол фазового сдвига между напряжением и током основной частоты фщ | от - 180° до 180° | ± 0,5° (А) | 0,05 ^1ном < I < 1,5^1ном 1,5 В < U < 300 В |
| ± 1° (А) | 0,011ном < I < 0,051ном 1,5 В < U < 300 В | ||
| 9 Частота f, Гц | от 46 до 54 | ± 0,02 (А) | 15 В < U < 300 В 0,051ном < I < 1,5^1ном |
| 10 Активная мощность (прямое и обратное направление) Р, Вт | - | ± 0,5 (у}1) | 0,05 ^1ном < I < 1,51ном 15 В < U < 300 В |
| ± 2 (Y)1) | 0,011ном < I < 0,051ном 15 В < U < 300 В | ||
| 11 Реактивная мощность (емкостной и индуктивный характер) Q, вар | - | ± 0,5 (y)1) | 0,05 ^1ном < I < 1,51ном 15 В < U < 300 В |
| з 2 ± | 0,011ном < I < 0,051ном 15 В < U < 300 В | ||
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности: абсолютной А; относительной 8,%; приведённой у, % | Примечание |
| 12 Полная мощность S, В-А | - | ± 0,5 (8) | 0,05-/ном <I< 1,5 •/ном 15 В < U< 300 В |
| ± 2 (8) | 0,01 •/ном < / < 0,05 •/ном 15 В < U< 300 В | ||
| 13 Коэффициент мощности КМ | от - 1 до 1 | ± 0,01 (А) | 0,05•/ном < / < 1,5 •/ном 15 В < U< 300 В |
| ± 0,02 (А) | 0,01 •/ном < / < 0,05 •/ном 15 В < U< 300 В | ||
| Измерение мощности нагрузки трансформаторов напряжения2-* | |||
| 14 Полная мощность S, В-А | от 0,15 до 2250 | ± 0,5 (8) | 0,25 А < /< 7,5 А 15 В < U < 300 В |
| ± 2 (8) | 0,05 А < / < 0,25 А 15 В < U < 300 В | ||
| ± 4 (8) | 0,01 А < / < 0,05 А 15 В < U < 300 В | ||
| 15 Коэффициент мощности КМ | 0,5 < | Км | < 1 | ± 0,01 (А) | 0,05 А < /< 7,5 А 15 В < U < 300 В |
| ± 0,02 (А) | 0,01 А < / < 0,05 А 15 В < U < 300 В | ||
| Измерение нагрузки трансформаторов тока2) | |||
| 16 Полная мощность S, В-А | от 3,75-10-3 до 2250 | ± 1 (8) | 0,25 А < /< 7,5 А 1,5 В < U < 15 В |
| ± 2 (8) | 0,25 А < /< 7,5 А 0,15 В < U < 1,5 В | ||
| ± 4 (8) | 0,25 А < /< 7,5 А 0,015 В < U < 0,15 В | ||
| 17 Коэффициент мощности КМ | 0,5 < | Км | < 1 | ± 0,02 (А) | 0,25 А < /< 7,5 А 0,015 В < U <15 В |
| Проверка трансформаторов напряжения3* | |||
| 18 Погрешность напряжения 6U 1-2, % | от - 5 до 5 | ± 0,03 (А) | | 6U1-2 | < 1 % 45 В < U < 120 В |
| ± 0,05 (А) | 1 % <| 6U1-2 |< 5 % 45 В < U < 120 В | ||
| 19 Угловая погрешность фи1-2 | от - 5° до 5° | ± 0,05° (А) | | 6U1-2 | < 1 % 45 В < U < 120 В |
| ± 0,1° (А) | 1 % <| 6U1-2 |< 5 % 45 В < U < 120 В | ||
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности: абсолютной А; относительной 8,%; приведённой у, % | Примечание |
| Проверка трансформаторов тока2) 3) | |||
| 20 Токовая погрешность 6/1-2, % | от - 5 до 5 | ± 0,05 (А) | | 6/1-2 | < 1 % 0,25 А < / < 7,5 А |
| ± 0,1 (А) | 1 % <| 6/1-2 |< 5 % 0,25 А < / < 7,5 А | ||
| 21 Угловая погрешность ф/1-2 1) Для активной и реактив полной мощности. Для расчёта от значение приведённой погрешнос Для расчёта относительной погре дённой погрешности делится на к 2) Характеристики действии 3) Характеристики действи | от - 5° до 5° ной мощности н носительной по ти делится на ко шности измерен оэффициент реа ельны при испо гельны в теченш | ± 0,1° (А) | | 6/1-2 | < 1 % 0,25 А < / < 7,5 А |
| ± 0,2° (А) ормируется погреш решности измерен >эффициент активн< ий реактивной мощ ктивной мощности льзовании КП15-5. 60 мин после совм | 1 % <| 6/1-2 |< 5 % 0,25 А < / < 7,5 А ность, приведённая к ий активной мощности ой мощности КМ = P/S. (ности значение привете = Q/S. естной калибровки. | ||
Нормальные условия применения:
- температура окружающего воздуха (20 ± 10) °С;
- относительная влажность воздуха от 30 до 80 %;
- атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт.ст.).
Рабочие условия применения соответствуют группе 4 по ГОСТ 22261-94:
- температура окружающего воздуха от минус 20 до плюс 55 °С;
- относительная влажность воздуха 90 % при температуре окружающего воздуха плюс 30 °С;
- атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт.ст.).
Электропитание мультиметров осуществляется от двух встраиваемых источников
постоянного тока (гальванических элементов или аккумуляторов) типоразмера АА (R6) напряжением от 1,2 до 1,5 В.
Ток потребления мультиметров не более 0,3 А в режиме просмотра данных, не более 0,4 А в режиме измерений.
Время установления рабочего режима не более 30 с.
Продолжительность непрерывной работы мультиметров при полном заряде аккумуляторов не менее 8 ч.
Средняя наработка на отказ не менее 45000 ч.
Г абаритные размеры и масса мультиметров и токоизмерительных клещей приведены в таблице 4.
Таблица 4
| Наименование | Размеры, мм, не более (высота х ширина х глубина) | Масса, кг, не более (1 шт.) |
| Мультиметр «Ресурс-ПЭ» | 240 х 130 х 55 | 0,8 |
| КП15-5 | 140 х 50 х 30 | 0,4 |
| КП52-1000 | 220 х 120 х 50 | 0,9 |
Сопротивление изоляции между корпусом и измерительными входами мультиметров:
- не менее 20 МОм в нормальных условиях применения;
- не менее 5 МОм при температуре окружающего воздуха плюс 30 °С и относительной влажности воздуха 90 %.
Знак утверждения типа наносят на лицевую панель мультиметров методом шелко-графии, в центр титульных листов паспорта и руководства по эксплуатации типографским способом.
Комплект поставки мультиметров приведен в таблице 5.
Таблица 5
| Обозначение | Наименование | Количество |
| ЭГТХ.426481.018 | Мультиметр «Ресурс-ПЭ» | 1 шт. |
| - | Кабель измерительный напряжения | 4 шт. |
| - | Зажим типа «крокодил» | 4 шт. |
| - | Клемма типа «U» | 4 шт. |
| - | Токоизмерительные клещи1) 2) | 2 шт. |
| - | Зарядное устройство | 1 шт. |
| Тип АА (R6) | Аккумулятор | 4 шт. |
| - | Сумка | 1 шт. |
| БГТК.432265.004 | Оптическая приставка IrDA-RS2321) | 1 шт. |
| БГТК.432265.005 | Оптическая приставка IrDA-USB1) | 1 шт. |
| - | Программное обеспечение «Архивы ПЭ»1) | 1 шт. |
| ЭГТХ.426481.018 РЭ | Мультиметр «Ресурс-ПЭ». Руководство по эксплуатации | 1 экз. |
| ЭГТХ.426481.018 ПС | Мультиметр «Ресурс-ПЭ». Паспорт | 1 экз. |
| БГТК.411181.018 МП | Мультиметр «Ресурс-ПЭ». Методика поверки1) | 1 экз. |
| 1) Поставляется по отдельному заказу. 2) Тип токоизмерительных клещей определяется при заказе: КП5-15 или КП52-1000. | ||
документу «Мультиметр «Ресурс-ПЭ». Методика поверки. БГТК.411181.018 МП», утверждённому руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ» 12 апреля 2012 г.
Основные средства поверки и их основные метрологические характеристики приведены в таблице 6.
Таблица 6
| Наименование и тип средства поверки | Метрологические характеристики |
| Калибратор переменного тока «Ресурс-К2» | Диапазон воспроизведения напряжения от 0,01-Цном до 1,44-Цном при ином равном 220 и 57,7 В, пределы допускаемой относительной погрешности ± (0,05 + 0,01-(|ином/Ц - 1|)) % Диапазон воспроизведения частоты от 45 до 65 Гц, пределы допускаемой абсолютной погрешности ± 0,005 Гц Диапазон воспроизведения коэффициента искажения синусоидальности кривой напряжения от 0,1 до 30 %, пределы допускаемой абсолютной погрешности ± (0,015 + 0,005Кц) % Диапазон воспроизведения угла фазового сдвига между фазными напряжениями основной частоты от - 180° до 180°, пределы допускаемой абсолютной погрешности ± 0,03° Диапазон воспроизведения силы тока от 0,0011ном до 1,5Тном при /ном равном 1 А и 5 А, пределы допускаемой относительной погрешности ± (0,05 + 0,01 •(|1ном /I - 1|)) % Диапазон воспроизведения коэффициента искажения синусоидальности кривой тока от 0,1 до 100 %, пределы допускаемой абсолютной погрешности ± (0,03 + 0,01 KI) % Диапазон воспроизведения угла фазового сдвига между токами основной частоты от - 180° до 180°, пределы допускаемой абсолютной погрешности ± 0,03° Диапазон воспроизведения угла фазового сдвига между напряжением и током основной частоты от - 180° до 180°, пределы допускаемой абсолютной погрешности ± 0,03° Диапазон воспроизведения активной мощности от 0,01Л'ном до 1.5- »Уном, пределы допускаемой относительной погрешности ± (0,1 + 0,02-(|»Уном/^> - 1|)) %, где $ном = !ном' Цном Диапазон воспроизведения реактивной мощности от 0,01»Уном до 1,5- »Уном, пределы допускаемой относительной погрешности ± (0,1 + 0,02-(|$ном/Q - 1|)) %, где Л'ном = !ном' Цном Диапазон воспроизведения полной мощности от 0,01»Уном до 1.5- »Уном, пределы допускаемой относительной погрешности ± (0,1 + 0,02-(|Л'ном/^' - 1|)) %, где Л'ном = 1ном'Цном |
| Прибор для поверки вольтметров переменного тока В1-9 | Диапазон воспроизведений напряжения от 100 мкВ до 100 В, пределы допускаемой относительной погрешности ± (0,1 + (0,005-их + 0,005)/Цном) % при Цх равном 1 мВ, 10 мВ, 100 мВ, 1 В, 10 В, 100 В; диапазон воспроизведений частоты от 20 Гц до 100 кГц |
| Катушка электрического сопротивления Р310 | Номинальное значение сопротивление 0,01 Ом, класс точности 0,01 |
| Наименование и тип средства поверки | Метрологические характеристики |
| Портативный образцовый счётчик МТ 3000 | Диапазон измерений напряжения от 10 до 300 В, пределы допускаемой относительной погрешности ± 0,01 %; диапазон измерений силы тока от 0,004 до 12 А, пределы допускаемой относительной погрешности ± 0,01 % при силе тока от 0,02 до 12 А, ± 0,1 % при силе тока от 0,004 до 0,02 А; диапазон измерений частоты от 15 до 70 Гц; диапазон измерений углов сдвига фаз от - 180° до 180°, пределы допускаемой абсолютной погрешности ± 0,01° |
Методика измерений приведена в разделе 3 руководства по эксплуатации ЭГТХ.426481.018 РЭ.
Нормативные документы, устанавливающие требования к мультиметрам «Ресурс-ПЭ»
1. ГОСТ 8.110-97 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента гармоник».
2. ГОСТ 8.129-99 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты».
3. ГОСТ 8.551-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40-20000 Гц».
4. ГОСТ Р 8.648-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений переменного электрического
2 9
напряжения до 1000 В в диапазоне частот от 1-10 до 2-10 Гц».
5. МИ 1940-88 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы переменного тока от 1-10 до 25 А в диапазоне частот 20-1 -106 Гц».
6. МИ 1949-88 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя
3 7
электрическими напряжениями в диапазоне частот 1-10 -2-10 ».
7. Постановление Правительства Российской Федерации от 1 декабря 2009 г. № 982 «Об утверждении единого перечня продукции, подлежащей обязательной сертификации, и единого перечня продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии» (0110 Электроэнергия).
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
