| Номер в госреестре | 33754-12 |
| Наименование СИ | Устройства мониторинга |
| Обозначение типа СИ | УМ-30 |
| Изготовитель | ЗАО "Связь инжиниринг М", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 21.03.2022 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
Устройства мониторинга «УМ-30» (далее - устройство) предназначены для коммерческого учёта электрической энергии, в качестве устройств сбора и передачи данных со счетчиков электрической энергии и передачи консолидированной информации по беспроводной сети GSM 900/1800 в составе информационно-измерительных систем.
Принцип действия устройства состоит в сборе, обработке, хранении и передаче информации, поступающей от счетчиков электрической энергии с телеметрическими выходными сигналами, а так же сборе и передаче информации, запрашиваемой устройством со счетчиков электрической энергии с цифровыми выходными сигналами (интерфейсами).
В устройстве предусмотрены локальные последовательные интерфейсы - RS-232C, RS-485 и счётно-импульсный вход для электросчетчиков с телеметрическим выходом.
Устройство содержит следующие функциональные узлы: микроконтроллер, узел интерфейсов, внутренние часы, GSM-модем и встроенный блок питания. Микроконтроллер осуществляет сбор данных и управление GSM-модемом. Узел интерфейсов предоставляет возможность управления и обмена данными с внешними устройствами по интерфейсам RS-232C, RS-485. Встроенный блок питания обеспечивает работу устройства от сети переменного тока. Внутренние часы служат для фиксации показаний электросчетчиков (привязке ко времени) и регистрации событий. GSM-модем осуществляет связь с удаленными объектами по каналам сотовой связи.
Дополнительные функциональные возможности:
- в устройстве предусмотрена возможность подключения резистивного термодатчика «ТДА-2», который служит для мониторинга температуры окружающей среды;
- семь неизолированных цифровых входов (типа «сухой контакт»);
- в устройстве предусмотрена возможность питания от аккумулятора А504/3.5 Sonnenschein.
Пример записи устройства мониторинга УМ-30 при заказе:
Устройство мониторинга «УМ-30» ТУ 6571-001-76426530-2011.

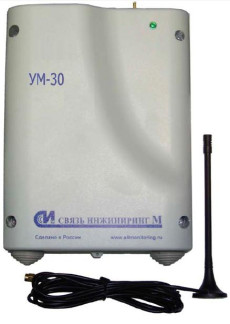

Внешний вид устройства приведен на рисунке 1.
Схема пломбировки приведена на рисунке 2.
Устройства имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификаци-ионный номер) ПО | Цифровой идентификатор ПО (контрольная сумма ) | Алгоритм вычисления цифрового идентификатора ПО |
| Прошивка УМ-30 | ВПО УМ-30 | v.4.96.1 | 7815e7fd710ebfe9 3af0004151acff4b | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Таблица 2 - Входные сигналы
| Вид входного сигнала | Характеристики входного сигнала | Пределы допускаемой погрешности | Коли чество |
| Импульсный сигнал (счет количества импульсов) | тип датчика: герконовый, открытый коллектор. цепи, подключаемые к телеметрическому входу, при напряжении в цепи от 3,6 до 3,9 В, должны обеспечивать: - сопротивление цепи не более 500 Ом в состоянии «замкнуто»; - сопротивление цепи не менее 2 кОм в состоянии «разомкнуто»; - длительность импульсов не менее 1 мс при частоте следования не более 100 Гц. | ±0,01%1 | 1 |
| RS-2322 | размер слова: от 5 до 9 бит стоповых бит: 1, 2 паритет: четный, нечетный, без паритета скорость: от 300 до 115200 бит/с | - | 1 |
| RS-4852 | паритет: четный, нечетный, без паритета скорость: от 300 до 115200 бит/с | - | 1 |
| Примечания: 1 - относительная погрешность; 2 - данные интерфейсы могут работать и как выходные каналы. | |||
Пределы допускаемой абсолютной погрешности хода часов, с (за сутки) ± 2
Таблица 3 - Характеристики микроконтроллера
| Характеристика | Значение |
| Тактовая частота, МГц | 7 |
| Разрядность, бит | 8 |
| Память ОЗУ (SRAM), Кб | 4 |
| Память ПЗУ (In-System Flash), Кб | 128 |
| Память ПЗУ (EEPROM), Кб | 4 |
| Характеристика | Значение |
| Основной источник питания от сети переменного тока: - номинальное напряжение, В - частота переменного тока, Гц | 220 +20% 220 -25% 50±1 |
| Потребляемая мощность (сеть переменного тока) , не более, ВА | 8 |
| Резервный источник питания (аккумулятор) - номинальное напряжение, В - время работы в режиме непрерывной передачи, ч, не менее - время работы в дежурном режиме, ч, не менее | 4,6 ±10 % 10 120 |
| Хранение данных при отключении питания, не менее, лет | 10 |
| Интерфейс передачи данных (беспроводной) | GSM 900/1800 |
| Рабочие условия эксплуатации: о/~' - диапазон температуры окружающего воздуха, С - относительная влажность воздуха, % при 25 оС - атмосферное давления, кПа | от минус 20 до плюс 40 от 30 до 80 от 84 до 107 |
| Г абаритные размеры (ДхШхВ), не более, мм | 214х158х66 |
| Масса, не более, кг | 1 |
| Средняя наработка на отказ, не менее, ч | 120000 |
| Среднее время восстановления, не более, ч | 24 |
| Средний срок службы, лет | 20 |
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 5 - Комплектность поставки
| № | Наименование изделия | Шифр изделия или его документации | Кол-во |
| 1 | Устройство мониторинга «УМ-30» | СВЮМ.468266.005 | 1 |
| 2 | Антенна | ADA-0086L | 1 |
| 3 | Руководство по эксплуатации | СВЮМ.468266.005 РЭ | |
| 4 | Методика поверки* | МЦКЛ.0036.МП | |
| 5 | Этикетка | СВЮМ.468266.005 ЭТ | 1 |
| 6 | Упаковка | СВЮМ 323229.001 | 1 |
| 7 | Термодатчик ТДА2** | СВЮМ.405219.002 | 1 |
| 8 | Аккумулятор с монтажным комплектом** | А504/3.5 Sonnenschein | 1 |
| Примечания: * - на партию, по отдельному заказу; ** - поставляется по отдельному заказу. | |||
осуществляется в соответствии с документом - «Устройство мониторинга «УМ-30». Методика поверки» МЦКЛ.0036.МП, утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 27.02.2012 г.
всего листов 5
Основные средства поверки:
- частотомер Ч3-88 выпускаемый по ТУ ВУ 100039847.076-2006 с пределами измерений 1;Б=(0,Ь 10-6-10) с и с пределом допускаемой погрешности ПГ=(|540-7Ч|+ + Дур|+|Д1зап|+|То|) с;
- персональный компьютер с версиями программного обеспечения:
- операционная система Windows XP/2000;
- браузер Internet Explorer (версия не ниже 6.0).
Метод измерений описан в эксплуатационном документе «Устройства мониторинга «УМ-30». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройствам мониторинга «УМ-30»
1 ГОСТ 8.129-99 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты»;
2 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
3 Технические условия ТУ 6571-001-76426530-2011.
выполнение торговых и товарообменных операций.
