| Номер в госреестре | 33780-12 |
| Наименование СИ | Преобразователи термоэлектрические кабельные |
| Обозначение типа СИ | ТПК-ТХА(К), ТПК-ТНН(N) |
| Изготовитель | ОАО "Правдинский опытный завод источников тока" (ПОЗИТ), пос.Правдинский |
| Год регистрации | 2012 |
| Срок свидетельства | 11.05.2017 |
| МПИ (интервал между поверками) | 2 года - для ТПК-ТХА(К), работающих в диапазоне до 400 °С; 1 год - для ТПК-ТХА(К) и ТПК-ТНН(N), работающих в диапазоне до 800 °С |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Преобразователи термоэлектрические кабельные ТПК-ТХА(К), ТПК-ТНН(К) предназначены для измерений температуры в вакууме, газообразных, жидких и твердых средах, не агрессивных к материалу оболочки.
Принцип действия основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, пропорциональной разности температур рабочего конца и свободных концов двух проводников (термоэлектродов) из различных металлов или сплавов.
Конструктивно преобразователи термоэлектрические кабельные ТПК-ТХА(К), ТПК-ТНН(Н) состоят из:
- кабеля в оболочке с минеральной изоляцией и двумя термоэлектродами;
- узла герметизации с двумя выводами.
По заказу преобразователи термоэлектрические кабельные ТПК-ТХА(К), ТПК-ТНН(Н) комплектуются защитным чехлом.
Материал термоэлектродов:
- ТПК-ТХА(К) - хромель/алюмель;
- ТПК-ТНН(Н) - нихросил/нисил.
Материал изоляции - окись магния (MgO).
Материал оболочки кабеля и защитного чехла:
- сталь 08Х18Н10Т или 12Х18Н10Т;
- сталь 10Х17Н13М2Т или AISI316Ti;
- жаропрочный сплав ХН78Т;
- сплав Инконель 600;
- сплав ХН 45 Ю.
Внешний вид преобразователей
термоэлектрических кабельных ТПК-ТХА(К), ТПК-

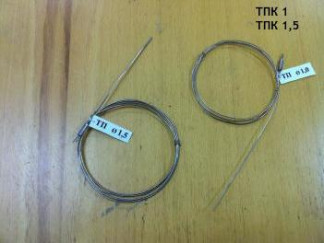

ТНН(Н) изображён на рисунке 1.
По числу зон измерения преобразователи термоэлектрические кабельные ТПК-ТХА(К), ТПК-ТНН(1Ч) являются однозонными.
В зависимости от конструкции преобразователи термоэлектрические кабельные ТПК-ТХА(К), ТПК-ТНН(Н) изготавливаются с изолированным и неизолированным от оболочки рабочим концом.
Узел герметизации преобразователей термоэлектрических кабельных ТПК-ТХА(К), ТПК-ТНН(К) имеет степень защиты не ниже IP65.
Всего листов 4
1 Рабочие диапазоны температур, в которых нормируется погрешность, преобразователей термоэлектрических кабельных ТПК-ТХА(К), ТПК-ТНН(Н) приведены в таблице 1. Таблица 1
| Тип преобразователей термоэлектрических кабельных | Рабочие диапазоны температур |
| ТПК-ТХА(К) | от 0 до 400 °С от 400 до 800 °С |
| ТПК-ТНН(1Ч) | от 0 до 800 °С |
2 Номинальные статические характеристики (НСХ) соответствуют ГОСТ Р 8.585-2001. Пределы допускаемых отклонений от НСХ приведены в таблице 2.
Таблица 2
| Тип | Класс допуска | Диапазон измерений, °С | Пределы допускаемых отклонений от НСХ, °С |
| ТПК-ТХА(К), ТПК-ТНН(1Ч) | 1 | от 0 до 375 | ± 1,5 |
| свыше 375 до 800 | ± 0,004 t | ||
| ТПК-ТХА(К), ТПК-ТНН(1Ч) | 2 | от 0 до 333 | ± 2,5 |
| свыше 333 до 800 | ± 0,0075 t |
3 Нестабильность НСХ преобразования не превышает У предела допускаемых отклонений.
4 Показатель тепловой инерции преобразователей термоэлектрических кабельных ТПК-ТХА(К), ТПК-ТНН(Н) при коэффициенте теплоотдачи практически равном бесконечности приведён в таблице 3.
Таблица 3
| Конструкция рабочего конца | Показатель тепловой инерции без защитного чехла, в зависимости от диаметра оболочки кабеля, с, не более | ||||
| 0,9 мм | 1,0 мм | 1,3 мм | 1,5 мм | 3,0 мм | |
| Неизолированный | 0,2 | 0,3 | 0,7 | 1,0 | 2,0 |
| Изолированный | 0,4 | 0,5 | 1,1 | 1,5 | 2,5 |
5 Размеры преобразователей термоэлектрических кабельных ТПК-ТХА(К), ТПК-ТНН(К) приведены в таблице 4.
Таблица 4
| Диаметр, мм | Диаметр термоэлектродов, мм | Диаметр узла герметизации, мм, не более | Длина, м | ||
| Номинальный | Предельное отклонение | Номинальный | Предельное отклонение | ||
| без защитного чехла | |||||
| 0,9 | ± 0,04 | 0,18 | ± 0,05 | 4,5 | от 1 до 100 |
| 1,0 | 0,20 | ||||
| 1,3 | 0,26 | ||||
| 1,5 | ± 0,05 | 0,27 | |||
| 3,0 | ± 0,03 | 0,50 | |||
| ± 0,05 | 0,65 | ± 0,07 | |||
| с защитным чехлом | |||||
| 4,0 | -0,02/-0,05 | - | - | 6,0 | от 1 до 100 |
6 Значения электрического сопротивления изоляции между цепью чувствительного элемента и оболочкой преобразователей термоэлектрических кабельных ТПК-ТХА(К), ТПК-ТНН(К) приведены в таблице 5.
| Температура, °С | 25 ± 10 | до 400 | до 800 |
| Величина электрического сопротивления, МОм | 1000 | 1 | 0,025 |
7 Значения испытательного напряжения выдерживаемого изоляцией преобразователей термоэлектрических кабельных ТПК-ТХА(К), ТПК-ТНН(К) с изолированным рабочим концом, соответствуют ГОСТ 23847-79 и приведены в таблице 6.
Таблица 6
| Диаметр, мм | Испытательное напряжение, В |
| 0,9; 1,0; 1,3 | 100 |
| 1,5; 3,0 | 250 |
8 Значение вероятности безотказной работы не менее 0,95 при работе:
- в течение 40000 часов в диапазоне температур от 0 до 400 °С;
- в течение 8000 часов в диапазоне температур от 400 до 800 °С.
Минимальная наработка на отказ при температуре не более 800 °С в условиях атмосферы с влажностью не более 98 %:
- диаметром от 0,9 до 1,5 мм - 10000 ч;
- диаметром 3,0 мм - 12000 ч.
Знак утверждения типа наносится на титульный лист эксплуатационной документации и бумажную ламинированную бирку типографским способом, на узел герметизации методом электрогравировки.
Комплектность средства измерения приведена в таблице 7. Таблица 7
| Наименование | Кол-во, шт | Примечание |
| ТПК-ТХА(К) или ТПК-ТНН(Ы) | 1 | |
| Паспорт ШПИС.405220.003 ПС ШПИС.405220.011 ПС | 1 | Общепромышленного применения Для АЭС |
| Руководство по эксплуатации ШПИС.405220.002 РЭ ШПИС.405220.008 РЭ | 1 | Общепромышленного применения Для АЭС |
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Сведения о методах измерений содержатся в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим кабельным ТПК-ТХА(К), ТПК-ТНН(К)
1 ШПИС.405220.001 ТУ «Преобразователь термоэлектрический кабельный. Технические условия».
2 ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».
3 ГОСТ 23847-79 «Преобразователи термоэлектрические кабельные типов КТХАС, КТХАСп, КТХКС. Технические условия».
Лист № 4 Всего листов 4
4 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
5 ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
6 ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта,
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
