Комплексы счетно-дозирующие СДК, 33803-12

Назначение

Комплексы счетно-дозирующие СДК (далее- комплексы) предназначены для измерений объема жидкости и отпуска заданной дозы при наливе нефтепродуктов в автоцистерны при учётных операциях.

Описание

Комплекс состоит из:

1)    счетно-дозирующего устройства в составе: электронасосного агрегата, фильтра жидкости, счетчика жидкости винтового СЖ-ППВ (далее- счетчика) (Госреестр №4441710) с устройством съема сигналов, электромагнитного клапана, устройства заземления автоцистерн, сигнализатора уровня жидкости.

2)    аппаратуры дистанционного управления в составе:

-    пульта дистанционного управления;

-    шкафа управления.

3)    устройства верхнего налива (по заказу потребителя).

Принцип работы комплекса состоит в следующем: жидкость из резервуара с помощью электронасоса под давлением подается через фильтр, счетчик, запорно-регулирующий клапан, наливное устройство, далее - в автоцистерну. Налив первых и последних 100 литров идет в режиме малого расхода для обеспечения более точной выдачи дозы. Остановка работы комплекса проводится автоматически по достижению заданной дозы налива.

Доза отпускаемого продукта вводится вручную с пульта дистанционного управления.

Счетчик снабжен стрелочным индикатором и позволяет контролировать количество выдаваемого продукта.

После налива заданной дозы налив прекращается автоматически.

Остановка работы комплекса может быть произведена в любой момент налива вручную:

-    с пульта дистанционного управления при нажатии клавиши сброса;

-    со счетно-дозирующего устройства при нажатии рычага «Стоп» на посту управления.

В случае перелива, при наливе в автоцистерну, срабатывает сигнализатор уровня жидкости и происходит закрытие электромагнитного клапана. Налив прекращается.

Защитные отключения обеспечивают остановку комплекса в следующих случаях:

-    достижения предельного уровня налива;

-    отключения оператором со счетно-дозирующего устройства;

-    отключения диспетчером с пульта управления;

-    нарушения заземления автоцистерны;

-    пропадания напряжения питания.

Рабочая среда - нефтепродукты (бензин, дизельное топливо и т.п.).

Лист 2 всего листов 4

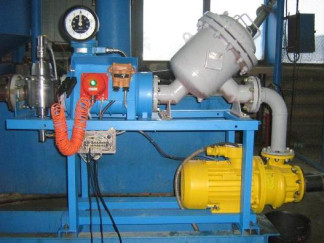

Общий вид счетно-дозирующего устройства приведен на рис.1, шкафа управления на рис. 2.

Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом и на маркировочную табличку комплекса методом шелкографии.

Комплектность

1)    СДУ

2)    Пульт управления

3)    Шкаф управления

4)    Руководство по эксплуатации

5)    Документация на покупные изделия заводов- изготовителей

6)    Комплект ЗИП покупных изделий заводов- изготовителей

Поверка

осуществляется в соответствии с методикой, изложенной в разделе 7 Руководства по эксплуатации СДК 01.00.00.000-01 РЭ, согласованной ГЦИ СИ ФГУП "ВНИИМС" в феврале 2012 г.

Основное поверочное оборудование:

-    мерник образцовый 2 разряда, объем 2000 л, погрешность ±0,1 %;

-    секундомер СОП пр-2а-3-00, 3-го класса, цена деления- 0,2 с;

-    термометр ТМ 2 исп. 3, цена деления- 0,5 0С, диапазон температур от минус 50 до плюс 40 °С;

3    3

-    ареометр АНТ-1, цена деления 0,5 кг/м , абсолютная погрешность ±0,5 кг/м по ГОСТ 18481-81.

Сведения о методах измерений

изложены в Руководстве по эксплуатации СДК 01.00.00.000-01 РЭ.

Нормативные и технические документы, устанавливающие требования к счетно-дозирующим комплексам СДК

1.    ГОСТ 28955-91 -Устройства для налива нефтепродуктов в автомобильные цистерны. Общие технические требования и методы испытаний

2.    Технические условия ТУ 3689-004-53581965-2006.

Рекомендации к применению
