Счетчики электрической энергии электронные однофазные ЛЕ, 33818-12

Назначение

Счетчики электрической энергии электронные однофазные ЛЕ (далее - счетчики) предназначены для измерения и учета активной энергии в однофазных двухпроводных цепях переменного тока, с номинальным напряжением 220 В и номинальной частотой 50 Гц.

Описание

Принцип работы счетчиков основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и выдаче этой информации в импульсном или числовом виде на счетный механизм. Результаты измерения сохраняются в счетном механизме счетчика и отображаются на ЖКИ или барабанах ЭМ ОУ.

Конструктивно счетчики выполнены в виде электронного модуля размещенного в корпусе с клеммной колодкой, на которой крепятся датчики тока, и крышкой клеммной колодки.

Счетчики состоят из:

-    датчика тока;

-    датчика напряжения;

-    измерительной схемы;

-    блока питания;

-    светодиодного индикатора функционирования счетчика;

-    основного передающего устройства, совмещенного с испытательным выходом;

-    счетного механизма;

-    интерфейсной схемы (для соответствующих вариантов исполнения);

-    тарификатора (варианты исполнения для дифференцированного по времени учета электроэнергии).

В качестве датчика тока в счетчиках используется трансформатор тока или низкоомный шунт. Датчик напряжения представляет собой резистивный делитель. В качестве счетного механизма счетчиков используется электромеханическое отсчетное устройство (в дальнейшем -счетчик с ЭМ ОУ) или микроконтроллер с памятью и жидкокристаллическим индикатором (в дальнейшем счетчик с ЖКИ). Функции тарификатора в счетчике выполняет микроконтроллер со встроенными часами реального времени и батареей резервного питания обеспечивающей ход часов при отсутствии напряжения питания. Интерфейсная схема это функциональный узел, предназначенный для прямого и обратного преобразования логических сигналов, в сигналы, передающиеся в физической среде (интерфейсные провода, провода электропитания, радиоканалы).

Счетчики могут быть использованы в системах АСКУЭ в качестве первичных средств учета для получения информации об электропотреблении с помощью телеметрических импульсных выходов, модема для обмена данными по силовой сети или других цифровых интерфейсов связи.

Счетчики имеют варианты исполнения:

-    по классу точности 1 или 2 в соответствии с ГОСТ Р 52322-2005;

-    по типу счетного механизма с электромеханическим или электронным счетным механизмом;

-    со встроенным тарификатором или без него;

-    с интерфейсом или без него;

-    с контролем мощности в нулевом проводе;

-    по значениям базового и максимального токов;

- по типу корпуса и способу его крепления.

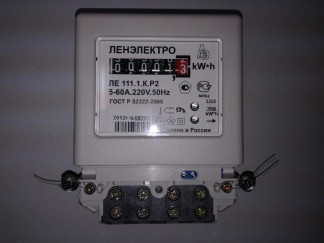

Общий вид счетчиков ЛЕ в разных корпусах и места установки пломб поверителя представлены на рисунках 1 - 3.

Лист № 4 всего листов 7

Исполнения счетчиков определяются в соответствии со структурой условного обозначения.

Структура условного обозначения счетчиков ЛЕ

ЛЕ X X X. X. K XX XX 1б(1м)

I---------Тип счетчика

________Тип отсчетного устройства

1    - однофазный с ЭМ ОУ

2    - однофазный с ЖКИ

_______Наличие тарификатора

1    - без тарификатора

2    - со встроенным тарификатором

______Тип датчика тока:

1    - шунт

2    - трансформатор тока

3    - шунт + трансформатор тока

_____Класс точности:

1

2

____Климатическое исполнение:

К - от - 40 °С до 60 °С

- от - 30°Сдо 60°С

___Тип интерфейса

CL - токовая петля (ИРПС)

MB - Meter Bus

R2 - EIA232

R4 - EIA485

RF - радиомодем

PL - модем для передачи по силовой сети

GM-GSM-модем

__Тип и исполнение корпуса:

D Х - для крепления на DIN-рейку

P Х - для крепления на плоскую поверхность Х-номер модели

- Ток базовый (максимальный), А

Программное обеспечение

В зависимости от исполнения, счетчики могут выпускаться:

ЛЕ1 - программное обеспечение отсутствует, измерение потребляемой энергии осуществляется специализированной измерительной микросхемой, счетный механизм - электромеханический;

ЛЕ2 - программное обеспечение выполняет функции управления режимами работы счетчика, сбора данных об измеренной электрической энергии, их математической обработки, хранения и передачи измерительной информации.

ПО, записываемое в память программ микроконтроллеров счетчиков ЛЕ2, зависит от модификации счетчика.

Идентификационные данные программного обеспечения приведены в таблице.1

Таблица 1

Уровень защиты ПО счетчика от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических характеристик счетчика.

Технические характеристики

Основные метрологические и технические характеристики счетчиков приведены в таблице 2. Таблица 2

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    для счетчиков с ЭМ ОУ    от - 40 до 60;

-    для счетчиков с ЭСМ    от -30 до 60;

Диапазон температур хранения

и транспортирования, °С    от-50 до 70

Знак утверждения типа

Знак утверждения типа наносится на щиток счетчика офсетным или другим способом и на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки входят счетчик, паспорт, коробка упаковочная.

Поверка

осуществляется по документу ЛЕЭЛ.411152.001 МП Счетчики электрической энергии электронные однофазные ЛЕ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в марте 2012 г.

Основные средства поверки:

Установка MTE S 3-20.20 для поверки электросчетчиков. Диапазон напряжений (30-75; 75-150; 150-300) В. Диапазон токов (0,012-0,12; 0,12-1,2; 1,2-12; 12-80; 80-120) А Выходная мощность 600 В-А. В составе счетчик эталонный SRS 121.3 Погрешность измерений не более 0,05 %.

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к изделию счетчик электрической энергии электронный однофазный ЛЕ

ГОСТ Р 52320-2005 Аппаратура для измерения электрической энергии переменного тока.

Общие требования, испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ Р 52322-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ТУ 4228-001-77743987-2011.» Счетчики электрической энергии однофазные ЛЕ Технические условия.

Рекомендации к применению

выполнение государственных учетных операций; осуществление торговли и товарообменных операций.
