| Номер в госреестре | 33844-20 |
| Наименование СИ | Спектрофлуориметры |
| Обозначение типа СИ | СМ 2203 |
| Изготовитель | ЗАО "Спектроскопия, оптика и лазеры - авангардные разработки", Беларусь, г.Минск |
| Год регистрации | 2020 |
| Срок свидетельства | 29.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофлуориметры СМ 2203 (далее - спектрофлуориметры) предназначены для:
- в режиме работы спектрофлуориметра (далее - в режиме спектрофлуориметра) для измерений и регистрации спектров испускания и возбуждения флуоресценции веществ, а также для определения концентрации веществ флуориметрическими методами в жидких и твердых образцах спектра от 220 до 820 нм;
- в режиме работы спектрофотометра (далее - в режиме спектрофотометра) для измерений и регистрации спектров пропускания и поглощения веществ, а также для измерения оптической плотности, коэффициента пропускания и определения концентрации веществ фотометрическими методами в жидких и твердых прозрачных образцах в области спектра от 220 до 1000 нм.
Принцип действия спектрофлуориметров в режиме спектрофлуориметра основан на выделении узких участков спектра и спектральном сканировании как возбуждающего, так и испускаемого (флуоресцентного), излучения посредством монохроматоров и последующей автоматической регистрацией, измерением и обработкой спектров возбуждения и испускания.
Принцип действия спектрофлуориметров в режиме спектрофотометра основан на измерении на определенной волне отношения светового потока I, прошедшего через исследуемый образец, к световому потоку I0 в отсутствии исследуемого образца.
Конструктивно спектрофлуориметры выполнены в виде моноблока. На передней панели нижнего кожуха спектрофлуориметров расположен сетевой выключатель со световой индикацией включенного положения.
На задней панели нижнего кожуха спектрофлуориметров в левой части расположены: разъём «RS 232» для подключения персонального компьютера, два держателя с плавкими вставками номиналом 4 А и вилка для подключения съемного сетевого шнура. В правой части расположен съемный держатель воздушного фильтра. Воздушный фильтр предназначен для уменьшения запыления колбы ксеноновой лампы при ее охлаждении воздушным потоком в процессе работы.
Спектрофлуориметры эксплуатируются совместно с персональным компьютером, имеющим последовательный интерфейс «RS 232» и оснащенным специализированным программным обеспечением.
В центральной верхней части спектрофлуориметров расположено кюветное отделение с откидывающейся крышкой. Внутри кюветного отделения расположен термостатируемый держатель кювет.
Держатель кювет обеспечивает термостатирование кюветы (образца) в диапазоне температур от +20 до +50 °С и перемешивание в стандартной кювете исследуемого жидкого образца магнитным якорем с помощью электронной магнитной мешалки.
Тип монохроматоров возбуждения и регистрации - двойной со сложением дисперсии.

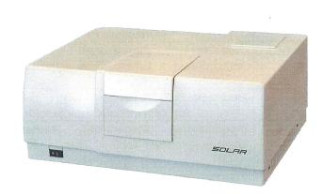

Общий вид спектрофлуориметров СМ 2203 с обозначением места нанесения знака поверки представлен на рисунке 1.
Пломбирование спектрофлуориметров СМ 2203 не предусмотрено.
Обработка результатов измерений, управление спектрофлуориметром, создание и сохранение файлов с данными контроля производится с помощью программного обеспечения СМ 2203. Программное обеспечение содержится на инсталляционном компакт диске, который поставляется вместе с прибором.
Программа состоит из двенадцати закладок: «База данных», «Методика», «Задания», «Спектр», «Фотометрия», «Кинетика», «Концентрация», «Контроль»2, «Сервис», «О программе», «Протокол», «Регулировка».
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СМ 2203 |
| Номер версии (идентификационный номер) ПО | 1.06 |
| Цифровой идентификатор ПО | CRC 32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности установки заданной длины волны монохроматора возбуждения, нм | ±2,0 |
| Пределы допускаемой абсолютной погрешности установки заданной длины волны монохроматора регистрации, нм | ±1,0 |
| Предел допускаемого среднего квадратического отклонения случайной составляющей погрешности установки заданной длины волны монохроматоров возбуждения и регистрации, не более, нм | 0,2 |
| Наименование характеристики | Значение | ||
| Диапазон измерений массовой концентрации фенола в воде в режиме спектрофлуориметра, мг/дм3 | от 0,02 до 8,0 | ||
| Пределы допускаемой абсолютной погрешности при измерении массовой концентрации фенола в воде, мг/дм3, в режиме спектрофлуориметра в диапазоне концентраций от 0,02 до 0,2 мг/дм3 | 0,04 | ||
| Пределы допускаемой абсолютной погрешности при измерении массовой концентрации фенола в воде, мг/дм3, в режиме спектрофлуориметра в диапазоне концентраций свыше 0,2 мг/дм | ДрС = ±(0,004+0,2-С), где С - действительное значение массовой концентрации фенола в воде | ||
| Предел допускаемого СКО случайной составляющей погрешности при измерении массовой концентрации фенола в воде, мг/дм3, в режиме спектрофлуориметра в диапазоне концентраций от 0,02 до 8,0 мг/дм | где С массов | A С -дейс ой ко | = 0,001 + 0,05 • С , твительное значение нцентрации фенола в воде |
| Диапазон измерений коэффициента пропускания в режиме спектрофотометра, % | от 1 до 100 | ||
| Диапазон измерения оптической плотности в режиме спектрофотометра, Б | от 0 до 2 | ||
| Пределы допускаемой абсолютной погрешности при измерении оптической плотности в режиме спектрофотометра, Б | A pD = ±(0,005 + 0,05 • D), где D- действительное значение оптической плотности | ||
| Предел допускаемого СКО случайной составляющей погрешности при измерении оптической плотности в режиме спектрофотометра, Б | ^р где D о | A D - дейс птич | = 0,002 + 0,015 • D, твительное значение еской плотности |
| Время установления рабочего режима с момента включения спектрофлуориметров в сеть, мин, не более | 30 | ||
| Допускаемая абсолютная погрешность измерения температуры в термостатируемом держателе кювет, °С, не более - в диапазоне от +25 до +45 °С - в остальном диапазоне температур | ±0,5 ±1,0 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Степень защиты оболочки по ГОСТ 14254-2015 | не ниже IP20 |
| Относительное отверстие монохроматоров возбуждения и регистрации | 1:3,5 |
| Спектральный диапазон, нм: - в режиме спектрофлуориметра - в режиме спектрофотометра | от 220 до 820 от 220 до 1000 |
| Выделяемый спектральный интервал монохроматоров возбуждения и регистрации, нм | от 1 до 10 |
| Наименование характеристики | Значение |
| Минимальный шаг спектрального сканирования монохроматоров возбуждения и регистрации, нм | 0,1 |
| Диапазон измерения оптической плотности в режиме спектрофотометра, Б | от 0 до 2 |
| Диапазон измерения температуры в термостатируемом держателе кювет в рабочих условиях эксплуатации, °С | от +20 до +50 |
| Уровень мешающего излучения в режиме спектрофотометра, %, не более: - на длине волны 250 нм | 0,5 |
| - на длине волны 340 нм | 0,05 |
| Отношение «сигнал/шум» для спектра комбинационного рассеяния (рамановского спектра) бидистиллированной воды при длине возбуждения 350 нм и выделяемом спектральном интервале монохроматоров возбуждения и регистрации 5 нм в режиме спектрофлуориметра, не менее | 100 |
| Дрейф сигнала люминесценции белой бумаги при длине волны возбуждения 320 нм и выделяемом спектральном интервале монохроматоров возбуждения и регистрации 5 нм в режиме спектрофлуориметра за 30 мин, %, не более | ±5 |
| Время непрерывной работы, ч, не менее | 8 |
| Питание осуществляется от сети переменного тока: - напряжением, В | 230±23 |
| - частотой, Гц | 50±0,5 |
| Потребляемая мощность, В • А, не более | 350 |
| Габаритные размеры (длинахглубинахвысота), мм, не более | 500x400x245 |
| Масса спектрофлуориметра, кг, не более | 20 |
| Средний срок службы спектрофлуориметров, лет, не менее | 5 |
наносится на эксплуатационную документацию типографическим способом Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофлуориметр СМ 2203 | СИДТ 2.851.054 | 1 шт. |
| Шнур сетевой ПВС-АП-3х0,75-2004-2,0 | ГОСТ 28244 | 1 шт. |
| Кабель интерфейсный RS 9-9 | СИДТ 6.644.007 | 1 шт. |
| Якорь магнитный одноразовый | СОЛ 8.126.040 | 200 шт.* |
| Кювета кварцевая КУ-1 с наружными размерами 12,5x12,5x45 мм (с длиной оптического пути 10 мм) | 1 шт.* | |
| Кювета одноразовая полистирольная квадратная с наружным размером 12,5x12,5x45 мм (с длиной оптического пути 10 мм) | 100 шт.* |
| Наименование | Обозначение | Количество |
| Специализированное программное обеспечения по управлению спектрофлуориметром СМ 2203 | 1 компл. | |
| Комплект запасных частей и принадлежностей в составе: Фильтр воздушный Вставка плавкая ВПТ-19 (4 А) | СОЛ 7.062.001 АГО.481.502 ТУ | 20 шт. 2 шт. |
| Упаковка | СИДТ 4.170.014 | 1 компл. |
| Руководство пользователя | СИДТ 2.851.054 РП | 1 экз. |
| Руководство по эксплуатации | СИДТ 2.851.054 РЭ | 1 экз. |
| Методика поверки | МРБ МП.1555-2006 с извещением № 1 об изменении | 1 экз. |
| Свидетельство о первичной поверке (подлинник) | 1 экз. | |
| * По согласованию с Заказчиком возможно изменение количества поставляемых якорей и магнитных кювет, изменение размеров и типа поставляемых кювет (акриловые, полиэтиленовые, полипропиленовые, поликарбонатные, стеклянные, кварцевые КВ, осушаемые, проточные и другие). Примечание - При дополнительном заказе возможна поставка в комплекте со спектрофлуориметром следующих изделий: - компьютер класса IBM PC, имеющий последовательный интерфейс «RS 232»; - принтер; - кабель для подключения к принтеру (CENTRONICS); - блок подготовки проб РТ 2110С ТУ РБ 14515311.006; - держатель твердых образцов; - устройство поляризационное. | ||
осуществляется по документу МРБ МП.1555-2006 с извещением № 1 об изменении «ГСИ. Спектрофлуориметр СМ 2203. Методика поверки», утвержденным РУП «БелГИМ» 30 октября 2019 г.
Основные средства поверки:
- комплект нейтральных светофильтров КНС-10.2 (регистрационный номер 64279-16);
- комплект мер оптической плотности КМОП-Н (регистрационный номер 52362-13);
- стандартный образец состава раствора фенола ГСО 8714-2005.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрофлуориметров с требуемой точностью.
Знак поверки наносится на переднюю панель спектрофлуориметра (место нанесения указано на рисунке 1).
приведены в эксплуатационном документе.
ТУ BY 100424659.013-2006 Спектрофлуориметры СМ 2203. Технические условия
