| Номер в госреестре | 33848-16 |
| Наименование СИ | Вольтметры универсальные |
| Обозначение типа СИ | В7-82 |
| Изготовитель | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск |
| Год регистрации | 2016 |
| Срок свидетельства | 30.07.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Вольтметры универсальные В7-82 (далее вольтметры) предназначены для измерения напряжения постоянного тока, силы постоянного тока, среднеквадратического значения напряжения переменного тока, среднеквадратического значения силы переменного тока, электрического сопротивления постоянного тока, частоты и периода электрических сигналов и обеспечивают математическую обработку результатов измерений.
Принцип действия вольтметров основан на преобразовании измеряемой величины в значение напряжения постоянного тока с последующим его преобразованием при помощи аналого-цифрового преобразователя в цифровую форму.
Вольтметр состоит из изолированной от корпуса аналоговой части и неизолированной цифровой части. Обмен сигналами между этими частями осуществляется по двум линиям электронной связи. Аналоговая часть вольтметра представляет собой комплексное устройство преобразования измеряемых величин в цифровой код. Цифровая часть вольтметра представляет собой устройство управления микропроцессорное, состоящее из однокристальной микроЭВМ (ОМЭВМ), буквенно-цифрового информационного табло на основе экономичных светоизлучающих диодов, клавиатуры. ОМЭВМ обеспечивает обработку результатов измерений, их индикацию, ввод информации с передней панели, обмен информацией с внешним устройством через интерфейсы типа «КОП» и «Стык С2».

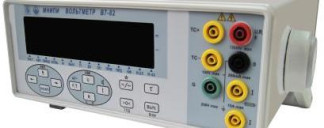

Внешний вид вольтметров приведён на рисунке 1, а место пломбирования и нанесения знака поверки (клейма-наклейки) на рисунках 2 и 3.
Вольтметр имеет встроенное ПО, выполняющее функции сбора, обработки, отображения, хранения и передачи информации.
Идентификационные данные программного обеспечения вольтметра универсального В7-82 приведены в таблице 1.
Таблица 1
| Идентиф икационные данные (признаки) | AT17LV65 | AT89C4051 | ATMEGA128 | PIC16F628A | PIC18 F452 |
| Идентификационное наименование ПО | AT17 | Wol_AT89c4051 | WOL70MG | realy control V7-82 on PIC16F628 | Wol_pic |
| Номер версии (Идентификационный номер) ПО | V2.0 | V2.0 | V2.0 | V2.0 | V2.0 |
| Идентиф икационные данные (признаки) | AT17LV65 | AT89C4051 | ATMEGA128 | PIC16F628A | PIC18 F452 |
| Цифровой Идентификатор ПО (контрольная сумма исполняемого кода) | 970266E1 WIN- SFV32 v1.0 | 03F07429 WIN-SFV32 v1.0 | B9176DFB WIN-SFV32 v1.0 | 35079244 WIN-SFV32 v1.0 | 112D2D 49 WIN- SFV32 v1.0 |
Влияние ПО учтено при нормировании метрологических характеристик. Уровень защиты «высокий» согласно Р50.2.077-2014.
представлены в таблицах 2 - 9.
Таблица 2
| Наименования характеристики | Значение |
| 1 Диапазон измерений постоянного напряжения | от 10 мкВ до 1000 В |
| 2 Поддиапазон измерений постоянного напряжения | 200 мВ; 2, 20, 200, 1000 В |
| 3 Пределы допускаемой основной абсолютной погрешности измерения постоянного напряжения | приведены в таблице 3 |
| 4 Диапазон измерений среднеквадратического значения переменного напряжения | от 1мВ до 700 В |
| 5 Поддиапазон измерений среднеквадратического значения переменного напряжения | 200 мВ; 2, 20, 200, 700 В |
| 6 Диапазон частот измерений среднеквадратического значения переменного напряжения | от 20 Гц до 1 МГц |
| 7 Пределы допускаемой основной абсолютной погрешности измерений среднеквадратического значения переменного напряжения | приведены в таблице 4 |
| 8 Диапазон измерений силы постоянного тока | от 0,2 мкА до 10 А |
| 9 Поддиапазон измерений силы постоянного тока | 200 мкА; 2, 20, 200 мА; 2, 10 А |
| 10 Пределы допускаемой основной абсолютной погрешности измерения силы постоянного тока | приведены в таблице 5 |
| 11 Диапазон измерений среднеквадратического значения силы переменного тока | от 5 мкА до 10 А |
| 12 Поддиапазон измерений среднеквадратического значения силы переменного тока | 200 мкА; 2, 20, 200 мА; 2, 10 А |
| 13 Диапазон частот измерений среднеквадратического значения силы переменного тока | от 20 Гц до 5 кГц |
| 14 Пределы допускаемой основной абсолютной погрешности измерений среднеквадратического значения силы переменного тока | приведены в таблице 6 |
| 15 Диапазон измерений электрического сопротивления постоянному току | от 1 Ом до 2 ГОм |
| 16 Поддиапазон измерений электрического сопротивления постоянному току | 200 Ом; 2, 20, 200 кОм; 2, 20, 200 МОм; 2 ГОм |
| Наименования характеристики | Значение |
| 17 Пределы допускаемой основной абсолютной погрешности измерения электрического сопротивления постоянному току | приведены в таблице 7 |
| 18 Диапазон измерений частоты | от 5 Гц до 10 МГц |
| 19 Пределы допускаемой основной абсолютной погрешности измерения частоты | приведены в таблице 8 |
| 20 Диапазон измерений периода сигналов синусоидальной и импульсной формы любой полярности | от 4 мкс до 200 мс |
| 21 Поддиапазон измерений периода сигналов синусоидальной и импульсной формы любой полярности | 200 000 мкс |
| 22 Пределы допускаемой основной абсолютной погрешности измерения периода сигналов синусоидальной и импульсной формы любой полярности | приведены в таблице 9 |
| 23 Нормальные условия применения: - диапазон температур окружающего воздуха - относительная влажность окружающего воздуха | 20±5°С; от 30 до 80 % |
| 24 Рабочие условия применения: - диапазон температур окружающего воздуха - относительная влажность окружающего воздуха | от -30 до +50°С до 90 % при 30°С |
| 25 Пределы допускаемой дополнительной абсолютной погрешности измерения от изменения температуры окружающего воздуха на каждые 10°С | в пределах допускаемой основной погрешности |
| 26 Параметры сети питания переменного тока: - напряжение - частота | 230±23 В 50±0,5 Гц |
| 27 Потребляемая мощность, не более | 20 В-А |
| 28 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96 | IP20 |
| 29 Г абаритные размеры, не более | 353х284х103 мм |
| 31 Масса, не более | 6,5 кг |
Таблица 3 - Пределы допускаемой основной погрешности при измерении напряжения постоянного тока
| Ш | Цена единицы младшего разряда | Пределы допускаемой основной погрешности ±(% от U + % от Ш) |
| 200 мВ | 1 мкВ | 0,01+0,002 |
| (10 мкВ) | (0,01+0,01) | |
| 2 В | 10 мкВ | 0,008+0,002 |
| (100 мкВ) | (0,008+0,01) | |
| 20 В | 100 мкВ | 0,01+0,002 |
| (1 мВ) | (0,01+0,01) | |
| 200 В | 1 мВ | 0,01+0,002 |
| (10 мВ) | (0,01+0,01) |
| ик | Цена единицы младшего разряда | Пределы допускаемой основной погрешности ±(% от И + % от Ик) |
| 1000 В | 10 мВ (100 мВ) | 0,01+0,005 (0,01+0,02) |
| Примечание - в таблице 1 и далее по тексту: 1. И (I, R, F, T) - значение измеряемого напряжения ( тока, сопротивления, частоты, периода); 2. Пределы допускаемой основной погрешности приведены для формата индикации 5,5 десятичных разряда, в скобках - для формата индикации 4,5 десятичных разряда | ||
Таблица 4 - Пределы допускаемой основной погрешности вольтметра при измерении среднеквадратического значения напряжения переменного тока синусоидальной формы_
| Ш | Цена единицы | Пределы допускаемой основной погрешности | ||||
| младшего разряда | ±(% от U + % от №:) в диапазоне частот | |||||
| от 20 до | св. 60 Гц | св. 20 до | св. 100 до | св. 300 до | ||
| 60 Гц | до 20 кГц | 100 кГц | 300 кГц | 1 МГц | ||
| включ. | включ. | включ. | включ. | включ. | ||
| 200 мВ | 1 мкВ (10 мкВ) | |||||
| 2 В | 10 мкВ | 0,6+0,1 | 0,3+0,1 | 0,6+0,2 | 5+1 | 9+2 |
| (100 мкВ) | (0,6+0,1) | (0,3+0,1) | (0,6+0,2) | (5+1) | (9+2) | |
| 20 В | 100 мкВ (1 мВ) | |||||
| 200 В | 1 мВ | 0,6+0,1 | 0,3+0,1 | 0,6+0,2 | - | - |
| (10 мВ) | (0,6+0,1) | (0,3+0,1) | (0,6+0,2) | - | - | |
| 700 В | 10 мВ | 0,6+0,4 | 0,3+0,4 | - | - | - |
| (100 мВ) | (0,6+0,4) | (0,3+0,4) | - | - | - | |
| Примечания: | ||||||
| 1. Пределы допускаемой основной погрешности нормируются для измеряемых | ||||||
| напряжений U на частотах /: - U > 0.005 Ш, / от 20 Гц до 100 кГц; | ||||||
| - U > 0.05 №:, / от 50 кГц до 1 МГц; | ||||||
| 2. Измерение напряжения на диапазоне измерения с конечным замечанием №: 700 В | ||||||
| нормируется в диапазоне частот от 20 Гц до 5 кГц. | ||||||
Таблица 5 - Пределы допускаемой основной погрешности при измерении силы постоянного тока
| Цена единицы младшего разряда | Пределы допускаемой основной погрешности ±(% от I + % от !к) | |
| 200 мкА | 1 нА | 0,1+0,05 |
| (10 нА) | (0,1+0,05) | |
| 2 мА | 10 нА | 0,1+0,05 |
| (100 нА) | (0,1+0,05) | |
| 20 мА | 100 нА | 0,1+0,05 |
| (1 мкА) | (0,1+0,05) | |
| 200 мА | 1 мкА | 0,1+0,05 |
| (10 мкА) | (0,1+0,05) |
| Цена единицы младшего разряда | Пределы допускаемой основной погрешности ±(% от I + % от !к) | |
| 2 А | 10 мкА | 0,1+0,05 |
| (100 мкА) | (0,1+0,05) | |
| 10 А | 100 мкА | 0,1+0,05 |
| (1 мА) | (0,1+0,05) |
Таблица 6 - Пределы допускаемой основной погрешности при измерении среднеквадратического значения силы переменного тока_
| Цена единицы младшего разряда | Пределы допускаемой основной погрешности ±(% от I + % от 1к) в диапазоне частот | ||
| от 20 до 40 Гц включ. | св. 40 Гц до 5 кГц включ. | ||
| 200 | 1 нА | 0,7+1 | 0,5+1 |
| мкА | (10 нА) | (0,7+1) | (0,5+1) |
| 2 мА | 10 нА | 0,6+0,15 | 0,3+0,15 |
| (100 нА) | (0,6+0,15) | (0,3+0,15) | |
| 20 мА | 100 нА | 0,7+0,3 | 0,5+0,3 |
| (1 мкА) | (0,7+0,3) | (0,5+0,3) | |
| 200 мА | 1 мкА | 0,6+0,15 | 0,3+0,15 |
| (10 мкА) | (0,6+0,15) | (0,3+0,15) | |
| 2 А * | 10 мкА | 0,7+0,3 | 0,5+0,3 |
| (100 мкА) | (0,7+0,3) | (0,5+0,3) | |
| 10 А * | 100 мкА | 0,7+0,3 | 0,5+0,3 |
| (1 мА) | (0,7+0,3) | (0,5+0,3) | |
| Примечание: | |||
| 1 Погрешность вольтметра нормируется при I > 0,05 1к | |||
| 2 * - погрешность вольтметра на диапазонах измерения с конечными значениями 2; 10 А | |||
| нормируются в диапазоне частот от 20 Гц до 1 кГц | |||
Таблица 7 - Пределы допускаемой основной погрешности при измерении сопротивления постоянному току_
| Як | Цена единицы младшего | Пределы допускаемой основной погрешности |
| разряда | ±(% от R + % от Як)* | |
| 200 Ом | 1 мОм | |
| (10 мОм) | ||
| 2 кОм | 10 мОм (100 мОм) | 0,05+0,003 (0,05+0,01) |
| 20 кОм | 100 мОм | |
| (1 Ом) | ||
| 200 кОм | 1 Ом (10 Ом) | |
| 2 МОм | 10 Ом | 0,05+0,003 |
| (100 Ом) | (0,05+0,01) | |
| 20 МОм | 100 Ом | 0,1+0,01 |
| (1 кОм) | (0,1+0,015) |
| Rк | Цена единицы младшего разряда | Пределы допускаемой основной погрешности ±(% от R + % от R^* |
| 200 МОм | 1 кОм (10 кОм) | 0,2+0,02 (0,2+0,02) |
| 2 ГОм | 10 кОм (100 кОм) | ±(0,5+0,0025 •Rx) % ** |
| Примечание: 1 * - пределы допускаемой основной погрешности, кроме диапазона измерений с конечным значением Rк 2 ГОм; 2 ** - пределы допускаемой основной погрешности для форматов индикации 4,5 и 5,5 десятичных разрядов, где Rx - значение измеряемого сопротивления, МОм. | ||
Таблица 8 - Пределы допускаемой основной погрешности вольтметра при измерении частоты синусоидальных и импульсных сигналов_
| F^ Гц | Значение измеряемой частоты синусоидального сигнала | Цена единицы младшего разряда, Гц | Пределы допускаемой основной погрешности ±(% от F + % от F^ |
| 10-106 | от 5 Гц до 1,9 МГц включ. | 1 | 0,005+0,0001 |
| св. 1,9 до 10 МГц включ. | 0,05+0,0005 | ||
| 10-106 | от 5 Гц до 5 МГц включ. | 1 | 0,005+0,00002 |
Таблица 9 - Пределы допускаемой основной погрешности при измерении периода сигналов
| T^ мкс | Цена единицы младшего разряда, мкс | Пределы допускаемой основной погрешности ±(% от T + % от T^ |
| 200-103 | 1 | 0,02+0,001 |
наносится на переднюю панель вольтметра методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом
приведена в таблице 10.
Таблица 10 - Комплектность средства измерений
| Наименование, тип | Обозначение | Количество | Примечание |
| 1 Вольтметр универсальный | УШЯИ.411182.034 | 1 | |
| В7-82 | |||
| 2 Принадлежности: | |||
| - вилка РП15-9ШАК | ГЕО.364.16 ТУ | 1 | |
| - вилка | УШЯИ.685173.001 | 1 | |
| - втулка | УШЯИ.715161.004 | 4 | |
| - кабель К-1 | УШЯИ.685611.099 | 2 | |
| - кабель К-2 | УШЯИ.685611.220 | 4 | |
| - кабель К-3 | УШЯИ.685611.238 | 1 | Красный |
| - кабель К-3 | УШЯИ.685611.238-01 | 1 | Черный |
| - кабель измерительный | УШЯИ.685612.069 | 1 | “НАГРУЗКА” |
| - кабель КОП | Tr/854.130-03 | 1 |
| Наименование, тип | Обозначение | Количество | Примечание |
| - насадка “001” | УШЯИ.301539.001-01 | 2 | Черная |
| - насадка “001” | УШЯИ.301539.001-02 | 2 | Красная |
| - насадка Н1 | УШЯИ.301539.011 | 1 | |
| - насадка “004” | УШЯИ.301539.004-03 | 4 | Черная |
| - насадка “004” | УШЯИ.301539.004-04 | 4 | Красная |
| - насадка “010” | УШЯИ.301539.010-01 | 5 | Черная |
| - насадка “010” | УШЯИ.301539.010-02 | 5 | Красная |
| - перемычка | Tr7.757.147 | 3 | |
| - шнур сетевой SCZ-1 | 1 | ||
| 3 Запасные части: | |||
| - вставка плавкая ВП3Б-1В | ОЮ0.481.005 ТУ | 2 | I изм. 10 А |
| 10 А | АГ0.481.304 ТУ | 2 | I изм. 200 мА |
| - вставка плавкая ВП1-1В | ОЮ0.481.005 ТУ | 2 | Сетевая |
| 0,5 А | |||
| - вставка плавкая ВП2Б-1 В | |||
| 0,5 А | |||
| 4 Руководство по | УШЯИ.411182.034 РЭ | 1 | |
| эксплуатации | |||
| 5 Методика поверки | УШЯИ.411182.034 МП (МРБ МП.1543-2006) | 1 | |
| 6 Упаковка | УШЯИ.305641.053 | 1 | Вариант |
| (или УШЯИ.305646.094) | (1) | упаковки выбирает потребитель |
осуществляется по документу УШЯИ. 411182.034 МП (МРБ МП.1543-2006) «Вольтметр универсальный В7-82. Методика поверки», утвержденному РУП БелГИМ 31 марта 2006 г. Эталоны, применяемые при поверке, приведены в таблице 11.
Таблица 11 - Эталоны, применяемые при поверке
| Наименование эталона | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| 1 Калибратор универсальный Н4-7 с | 22125-01 |
| усилителем напряжения и преобразователем | 22126-01 |
| напряжение-ток Я9-44К | |
| 2 Катушки электрического сопротивления | 1162-58 |
| Р331 | 5084-75 |
| Р4013 | 5085-75 |
| Р4023 | 5086-75 |
| Р4033 | |
| 3 Мера электрического сопротивления посто | 8478-91 |
| янного тока многозначная Р3026 | |
| 4 Мера переходная электрического сопротив | 10980-87 |
| ления Р40115 | |
| 5 Генератор сигналов низкочастотный | |
| Г3-112 | 6702-78 |
| Г3-112/1 | 6703-02 |
| Наименование эталона | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| 6 Частотомер электронно-счетный Ч3-63 | 9084-83 |
| 7 Осциллограф универсальный С1-157 | 19744-00 |
Знак поверки наносится на прибор в виде наклейки.
приведены в руководстве по эксплуатации УШЯИ.411.182.034 РЭ
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
2 ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10 до 2-10 Гц
3 Приказ Федерального агентства по техническому регулированию и метрологии от 15.02.2016 г. №146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
4 ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений
8 2 6 силы переменного электрического тока от 1-10 до 100 А в диапазоне частот от 1-10 до 1-10 Гц
5 ГОСТ 8.022-91 ГСИ. Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 -10-16 до 30 А
6 ТУ ВУ 100039847.058 - 2006 Вольтметры универсальные В7-82. Технические условия
