Теплосчетчики СТК, 33876-12

Назначение

Теплосчетчики СТК предназначены для измерения количества теплоты в водяных системах теплоснабжения.

Описание

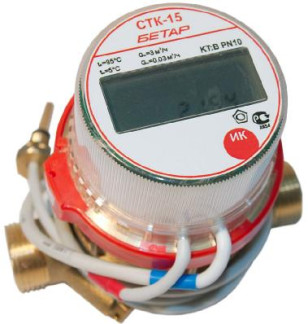

Конструктивно теплосчетчики СТК состоят из:

-    гидравлической части;

-    электронной части, установленной сверху на гидравлическую часть.

В состав электронной части входит электронный модуль и два подключенных к нему термометра сопротивления.

Съем информации о расходе теплоносителя осуществляется электронной частью теплосчетчика с гидравлической части бесконтактным способом. На верхней поверхности корпуса теплосчетчиков расположены органы индикации и управления, а также элементы ИК-интерфейса, для считывания содержимого журнала теплосчетчиков. Термометры сопротивления теплосчетчиков снабжены маркировочными трубками синего и красного цвета. Термометр, с красной трубкой, устанавливается в подающий трубопровод системы отопления, а термометр с синей трубкой - в обратный трубопровод.

Индикатор теплосчетчика представляет собой жидкокристаллический восьмиразрядный семисегментный индикатор со специальными символами, расположенными в основном поле индикатора. Числовые значения вычисленных и измеренных величин индицируются на восьмиразрядном семисегментном поле индикатора. Тип индицируемого параметра и его размерность индицируются при помощи специальных символов.

У правления работой теплосчетчиков производится при помощи магнитоуправляемого контакта (геркона), установленного внутри корпуса теплосчетчиков. Управление контактом осуществляется посредством магнитного поля постоянного магнита подносимого к области расположения геркона на верхней панели теплосчетчиков.

От несанкционированного вмешательства в конструкцию и программное обеспечение теплосчетчики защищены специальными пломбами на корпусе.

Идентификационные данные программного обеспечения теплосчетчиков приведены в таблице:

Программное обеспечение теплосчетчиков СТК по аппаратному обеспечению является встроенным в корпус средства измерений.

Разделение программного обеспечения на метрологически значимую и незначимую части отсутствует. В соответствии с МИ 3286-2010 метрологически значимой частью является все программное обеспечение теплосчетчиков СТК.

Влияния программного обеспечения на метрологические характеристики СИ -теплосчетчиков СТК - отсутствует.

Уровень защиты программного обеспечения теплосчетчиков СТК от непреднамеренных и преднамеренных изменений ПО и данных соответствует уровню «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части программного обеспечения и измеренных данных.

Программное обеспечение теплосчетчика производит считывание информации о текущем значении объемного расхода теплоносителя и о сопротивлении датчиков температуры теплоносителя из периферийных устройств контроллера. На основании полученной информации программное обеспечение производит расчет температуры, энтальпии и массового расхода теплоносителя в прямом и обратном трубопроводах системы отопления, потребленной тепловой энергии и тепловой мощности. Программное обеспечение осуществляет проверку корректности всех измеренных и рассчитанных значений, при обнаружении ошибки на индикатор теплосчетчика выводится соответствующее сообщение. Изменение режимов индикации и работы теплосчетчика производится программным обеспечением по сигналу, поступающему с геркона. Кроме того, программное обеспечение обеспечивает связь теплосчетчика с персональным компьютером или системой сбора информации с приборов учета по ИК-интерфейсу, а также хранение журнала накопленной тепловой энергии. Чтение журнала накопленной тепловой энергии осуществляется через ИК-интерфейс. С целью обеспечения целостности программное обеспечение производит расчет цифрового идентификатора программного обеспечения и индикацию его на ЖКИ. Расчет цифрового идентификатора производится по алгоритму CRC16.

Технические характеристики

Метрологический класс

В

Пределы допускаемой относительной погрешности измерения количества теплоты, %, равны

±(3 +4Atn/ At+0,02Ge/G) ±2,0

от плюс 5 до плюс 150

±(0,3+0,002Т) от плюс 3 до плюс 145

±(0,13+0,002АТ)

3,6

95

110x74x112

110x74x115

1,1

1,3

12

от 5 до 50 80

84.106,7

Пределы допускаемой относительной погрешности измерения объема теплоносителя, %, равны Диапазон измерений температуры , оС

Пределы допускаемой абсолютной погрешности измерений температуры, С, равны

Диапазон измерений разности температур, оС Пределы допускаемой абсолютной погрешности измерений разности температур, С, равны Электропитание - батарея напряжение, В

Максимальная рабочая температура теплоносителя, оС

Г абаритные размеры, мм, не более СТК-15 СТК-20 Масса, кг, не более СТК-15 СТК-20

Средний срок службы, лет, не менее Условия эксплуатации: температура окружающего воздуха, С относительная влажность, %, не более атмосферное давление, кПа

Знак утверждения типа

наносят в нижнюю часть лицевой панели теплосчетчиков флексографским способом и в центр титульного листа РЭ типографским способом.

** Поставляется по отдельному заказу.

Поверка

осуществляют в соответствии с документом по поверке «Инструкция. ГСИ. Теплосчетчики СТК. Методика поверки. ПДЕК.407224.001 И1», согласованным ГЦИ СИ ФГУП ВНИИР 17 декабря 2011 г..

В перечень основного поверочного оборудования входят:

-    установка поверочная MR-T-S 1525/1550 с диапазоном расходов от 0,01 до 30 м /ч, с погрешностью не более ± 0,2 %;

-    прецизионный термометр F250 с диапазоном измеряемых температур от 5 до 150°C, с погрешностью ±0,03 °С.

Сведения о методах измерений

сведений о методиках измерений нет.

Нормативные документы, устанавливающие требования к теплосчетчикам СТК

1.    ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия.

2.    ПДЕК.407224.001 ТУ Теплосчетчики СТК. Технические условия.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
