| Номер в госреестре | 33885-12 |
| Наименование СИ | Системы измерения вязкости автоматические |
| Обозначение типа СИ | PVS и iVisc |
| Изготовитель | Компания "LAUDA Dr.R.WOBSER GmbH & Co. KG", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 22.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Системы измерения вязкости автоматические PVS и iVisc Назначение средства измерений
Системы измерения вязкости автоматические PVS и iVisc (далее системы) предназначены для измерения кинематической вязкости прозрачных и непрозрачных жидкостей в условиях лаборатории.

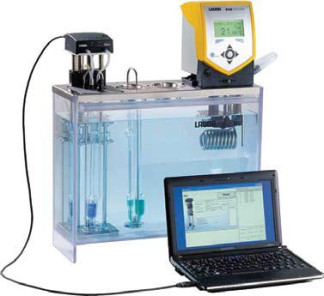

Вязкость жидкости определяется временем ее истечения под действием силы тяжести через измерительный капилляр стеклянного вискозиметра. Для измерения времени истечения используется оптический детектор, работающий в ближней инфракрасной области спектра. Системы состоят из управляющего устройства, к которому может подключаться от 1 до 8 измерительных штативов (для системы PVS) или от 1 до 2 (для системы iVisc); термостатирующей бани, циркуляционного криостата и капиллярных вискозиметров.
Системы позволяют работать с несколькими типами капиллярных вискозиметров: Уббелоде, Оствальда, Кеннон-Фенске. Все капиллярные вискозиметры, используемые в системе, пригодны только для автоматических измерений и их константы, код размера, тип и описание внесены в программное обеспечение.
Модель термостатируемой бани и циркуляционного криостата выбирается в зависимости от предполагаемого рабочего диапазона температуры, количества измерительных штативов и имеет внешний блок управления для установки, поддержания температуры. Могут быть дополнены магнитными мешалками с отдельным блоком управления.
Системы PVS могут быть дополнены одним или более устройствами автоматической промывки (модули промывки системы измерения вязкости (VRM). Эти модули очищают один (VRM1) или два капилляра (VRM2). Также система может быть дополнена автоматическим пробоотборником VAS.
Автоматическая система измерений вязкости iVisc работает только с программным обеспечением «iVisc». Автоматическая система измерений вязкости PVS работает с программным обеспечением «PVS», версия которого соответствует количеству съемных модулей PVS1 для испытательных мест (от одного до восьми штативов), каждый из которых соединен с блоком управления PVS кабелем UK230. Программное обеспечение «PVS» может быть дополнено программными частями VID-DLL (собственная вязкость), INV-DLL (индекс вязкости согласно ISO 2909), ENZ-DLL (ферментативная активность) при подключении дополнительного оборудования.
Программное обеспечение систем обеспечивает расчет, оценку и вывод результатов измерений, помимо кинематической вязкости, динамической, относительной и других.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| «PVS» | PVS® | 2.59 | 0EDAED94E7D2A8 AAC0F7027FEDA4A A88 | md5 |
| «iVisc» | iVisc® | 1.01 | 3A7B16CC139C3323 EC7C80ED0C84B474 | md5 |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик. К метрологически значимой части ПО СИ относятся файлы: iVisc.exe и PVS.exe.
| Наименование характеристики | Значение характеристики модификации | |
| iVisc | PVS | |
| 1 | 2 | 3 |
| Диапазон измерений кинематической вязкости, мм2/с | от 0,3 до 30000 | от 0,3 до 50000 |
| Пределы допускаемой относительной погрешности системы, % | ± 0,5 | |
| 1 | 2 | 3 |
| Относительная повторяемость результатов измерений вязкости, %, не более | 0,1 | |
| Рабочий диапазон температуры жидкости, °С | от минус 20 до +150 | от минус 65 до +180 |
| Пределы допускаемой абсолютной погрешности измерения и поддержания температуры, °C | ± 0,01 | |
| Габаритные размеры, мм, не более: длина ширина высота | 95 96 423 | 140 120 125 |
| Масса, кг, не более | 1,4 | 4,8 |
| Напряжение питания, В с частотой, Гц | 5 постоянного тока (через USB-порт) | от 90 до 240 50 / 60 |
| Потребляемая мощность, Вт | 1 | 1000 |
| Условия эксплуатации: диапазон температуры окружающей среды, °C диапазон относительной влажности при температуре 25 °C, % | от 15 до 40 от 20 до 80 | |
| Наработка на отказ, ч | 5000 | |
| Срок службы, лет | 10 | |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации системы и на панель прибора в виде наклейки.
Основной комплект включает:
| № | система «PVS» | система «iVisc» |
| 1 | термостат (криостат) | |
| 2 | блок управления PVS1 | - |
| 3 | измерительный штатив S5, включая кабель UK230 и трубки | измерительный штатив, включая кабель USB2.0 и трубки |
| 4 | капиллярные вискозиметры с держателями | |
| 5 | ПО «PVS»^ компакт-диске | ПО «iVis^^ компакт-диске |
| 6 | кабель RS232C для соединения с ПК | - |
| 7 | руководство по эксплуатации | |
| 8 | методика поверки МП 2302-0058-2011 | |
осуществляется по методике поверки МП 2302-0058-2011 «Системы измерения вязкости автоматические PVS и iVisc. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в октябре 2011 года.
Средства поверки:
- Государственные стандартные образцы вязкости (ГСО РЭВ) в зависимости от рабочего диапазона вязкости и рабочей температуры, с погрешностью 0,2 %;
- термопреобразователь сопротивления эталонный типа ЭТС- 100 , диапазон измерений температуры от минус 196 до 419,527 °С по ГОСТ 8.558, погрешность ± 0,005 °С.
Методы измерения изложены в руководстве по эксплуатации «Системы измерения вязкости автоматические PVS и iVisc».
Нормативные и технические документы, устанавливающие требования к системам измерения вязкости автоматическим PVS и iVisc
1. ГОСТ 33-2000 «Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости»;
2. ASTM D 445 «Метод определения кинематической вязкости прозрачных и непрозрачных жидкостей»
3. ISO 3104 «Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости»
4. Техническая документация компании «LAUDA Dr.R. WOBSER GmbH& Co.KG.», Германия
выполнение работ по оценке соответствия промышленной продукции (нефтепродуктов) установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 77 |
| Поверителей | 8 |
