| Номер в госреестре | 33888-14 |
| Наименование СИ | Плотномеры вибрационные лабораторные |
| Обозначение типа СИ | ПВЛ-1 |
| Изготовитель | ООО "ТюменНИИгипрогаз", г.Тюмень |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Плотномеры вибрационные лабораторные ПВЛ-1 (далее плотномеры) предназначены для измерений плотности жидких углеводородных смесей находящихся под давлением в том числе нестабильных газовых конденсатов и нефтей в условиях лабораторий нефтяной, нефтеперерабатывающей и газовой промышленности.
Принцип действия плотномеров основан на измерении резонансной частоты механических колебаний чувствительного элемента (сенсора), выполненного в виде U-образной металлической трубки, заполненной образцом испытуемой жидкости. Значение резонансной частоты собственных колебаний чувствительного элемента является функцией плотности находящегося в нем образца жидкости, температуры, геометрических и механических характеристик, определяемых при калибровке. Собственные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Частотный выходной сигнал по линиям связи поступает в блок контроллера, где обрабатывается и окончательный результат измерения высвечивается на дисплее контролера в единицах плотности. В соответствии с особенностями конструкции плотномеры выпускаются в двух модификациях: ПВЛ-1 и ПВЛ-1М.

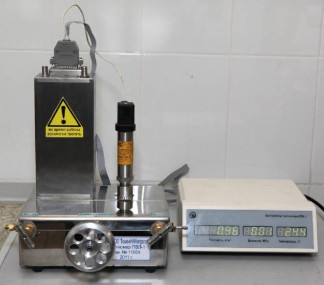

Модификация ПВЛ-1 (рис.1) имеет настольное исполнение и функционально состоит из измерительного блока и блока контролера, соединенных между собой электрическим кабелем. Корпус измерительного блока изготовлен из нержавеющей стали и имеет контур термостатиро-вания, соединенный с жидкостным циркуляционным термостатом (в основной комплект поставки не входит) для поддержания заданной температуры чувствительного элемента. В корпусе измерительного блока расположены чувствительный элемент, термометр сопротивления типа ДТС, госреестр №28354-10, преобразователь давления измерительный, типа РС-28, госреестр №48825-12 предназначенные для измерения температуры и давления в трубках чувствительного элемента, гидравлический пресс для создания заданного давления анализируемой жидкости, а так же подводящие трубопроводы и запорные краны. Гидравлический пресс приводится в действие непосредственно оператором посредством вращения штурвала винта плунжера. Ручки управления запорными кранами и штурвал плунжера гидравлического пресса вынесены на переднюю панель корпуса измерительного блока.
Корпус блока контролера изготовлен из пластмассы, имеет жидкокристаллический монитор для отображения измерительной информации и USB интерфейс для связи с персональным компьютером.
Модификация ПВЛ-1 М имеет напольное исполнение, измерительный блок и блок контроллера конструктивно объединены в едином корпусе из нержавеющей стали (рис. 2). Измерительный блок снабжен моторизованным гидравлическим микропрессом с электроприводом. Жидкокристаллический монитор и ручки управления запорными кранами вынесены на верхнюю панель корпуса. Управление работой плотномера осуществляется посредством графической сенсорной панели монитора.
Плотномер функционирует под управлением встроенного программного обеспечения (далее в тексте - встроенное ПО). Встроенное ПО осуществляет функции сбора, обработки, передачи и представления измерительной информации.
Встроенное ПО записывается на заводе изготовителе и не поддерживает возможность идентификации посредством интерфейса пользователя. Идентификация ПО осуществляется проверкой идентификационных данных на встроенное ПО контроллера плотномера, приведенных в документе "Контроллер плотномера КПК-1. Описание программы" СНЦИ.50 90016 -01 13 01. Плотномеры имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от перезаписи ПО, а также установкой пломбы на корпус контроллера плотномера (модификация ПВЛ-1) или корпус плотномера (модификация ПВЛ-1М).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное ПО | kpk 1 10.hex | 10 | - | - |
Лист № 4 Всего листов 6
Степень защиты внешнего ПО от преднамеренных или непреднамеренных изменений, соответствует уровню «А» по МИ 3286-2010.
Встроенное ПО не оказывает влияния на метрологические характеристики плотномеров.
Таблица 2.
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Диапазон измерений плотности, кг/м3 | от 490,0 до 1100,0 |
| Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 | ± 0,7 |
| Диапазон задаваемых значений давления анализируемой жидкости, МПа | от 0,1 до 16,0 |
| Пределы допускаемой абсолютной погрешности измерений давления жидкости, МПа | ± 0,03 |
| Диапазон задаваемых значений температуры жидкости, °С | от минус 10 до 50 |
| Пределы допускаемой абсолютной погрешности измерений температуры жидкости, °С | ± 0,15 |
| Минимальный объем образца для анализа, см3 | 10 |
| Время установления рабочего режима, мин, не более | 60 |
| Интерфейс | USB |
| Напряжение питания переменного тока, В Частотой, Гц | 220 ± 22 50 ±1 |
| Потребляемая мощность, В А, не более | 10 |
| Габаритные размеры, мм, не более: Модификация ПВЛ-1: - измерительный блок - блок контроллера Модификация ПВЛ-1М - корпус | 300x400x300 220x240x90 900x480x450 |
| Масса, кг, не более: Модификация ПВЛ-1: - измерительный блок - блок контроллера Модификация ПВЛ-1М - корпус | 10,0 1,5 50 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 30 °С, % - диапазон атмосферного давления, кПа | от 10 до 35 не более 80% от 84 до 106,7 |
| Среднее время наработки на отказ, ч. | 5000 |
| Срок службы, лет | 10 |
Знак утверждения типа наносится на Руководство по эксплуатации на плотномер типографическим способом и на плотномер в виде наклейки.
Комплектность плотномеров представлена в таблице 3.
Таблица 3.
| Обозначение изделия Наименование изделия | Кол-во | |
| Плотномер ПВЛ-1 в составе: | ||
| 222Р.01.00.000 | Блок сенсора и гидравлики | 1 шт. |
| СНТТИ 421413 016 | Контролер КПК-1 | 1 шт. |
| Соединительный кабель | 1 шт. | |
| Компакт-диск с программой, предназначенной для градуировки плотномера и записи данных | 1 шт. | |
| Документация | ||
| 222Р.00.00.000 РЭ | Руководство по эксплуатации | 1 экз. |
| 222Р.00.00.000 ПС | Паспорт | 1 экз. |
| МП 2302-68-2013 | Плотномеры вибрационные лабораторные ПВЛ-1. Методика поверки | 1 экз. |
| Упаковочный лист | 1 экз. | |
По специальному заказу в комплект поставки может быть включен жидкостной циркуляционный термостат
осуществляется по МП 2302-68-2013 «Плотномеры вибрационные лабораторные ПВЛ-1. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в ноябре 2013 г.
Основные средства поверки:
- стандартные образцы плотности жидкости типа РЭП, ГСО8579-2004; РЭП-5, 8583-2004 ;
- стандартный образец плотности сжиженных углеводородов типа ПСУГ-П, ГСО 10209-2013;
- средства поверки встроенных термометра сопротивления и измерительного преобразователя давления , указанные в ГОСТ Р 8.624-2006 и МИ 1997-89.
Методы измерений изложены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к плотномерам вибрационным лабораторным ПВЛ-1
1. ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности».
2. ГОСТ Р 8.624-2006 «ГСИ. Термометры сопротивления из платины, меди и никеля. Методика поверки».
3. МИ 1997-89 «Рекомендации ГСИ. Преобразователи измерительные. Методика поверки».
4.Технические условия ТУ 4515-074-00158758-2006
выполнение работ по оценке соответствия промышленной продукции (нефтепродуктов) установленным законодательством Российской Федерации обязательным требованиям.
