| Номер в госреестре | 33907-12 |
| Наименование СИ | Хроматографы промышленные |
| Обозначение типа СИ | Хроматэк - Кристалл 7000 |
| Изготовитель | ЗАО СКБ "Хроматэк", г.Йошкар-Ола |
| Год регистрации | 2012 |
| Срок свидетельства | 23.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы "Хроматэк - Кристалл 7000" промышленные (в дальнейшем - хроматографы) предназначены для непрерывного определения состава технологических потоков газовых и жидких фаз.
По режиму применения хроматограф относится к изделиям многократно-циклического действия.
Принцип действия хроматографа основан на применении методов газо-адсорбцион-ной, газожидкостной хроматографии в изотермическом режиме.
Хроматограф содержит:
- блок аналитический;
- блок электронный;
- блок питания
- блок подготовки пробы;
- персональный компьютер;
- программное обеспечение.
Блок аналитический, блок электронный, блок питания и отдельные узлы блока подготовки пробы выполнены во взрывозащищённом исполнении вида «Взрывонепроницаемая оболочка» с маркировкой взрывозащиты 1ExdIICT4.

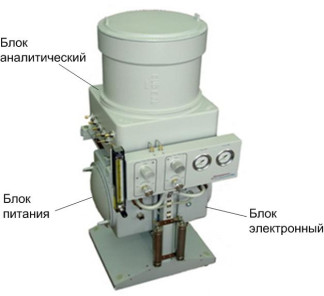

Хроматограф состоит из двух частей - собственно хроматографа состоящего из аналитического блока, электронного блока и блока питания, смонтированных на общей несущей раме (рис.1) и блока подготовки пробы.
Блок аналитический хроматографа содержит детекторы:
1) пламенно-ионизационный (ПИД);
2) пламенно-фотометрический (ПФД);
3) по теплопроводности (ДТП).
В состав блока аналитического хроматографа входят краны переключатели и дозаторы для дозирования газа, инжектор бесшприцевого ввода для дозирования жидкости (например, сжиженного газа или нестабильного газового конденсата).
В термостат колонок блока аналитического возможна установка капиллярной колонки на стандартной кассете.
Конструкция хроматографа обеспечивает переключение от одного до восьми анализируемых потоков пробы по заданному алгоритму. Выбор потока осуществляется в автоматическом режиме при помощи клапанов блока подготовки пробы. Питание клапанов осуществляется от блока питания хроматографа.
В блок электронный установлен дублирующий компьютер для обработки хроматограмм.
Для контроля текущего технического состояния хроматографа предусмотрены выходы релейной (световой и звуковой) сигнализации. Сигнализация включается при возникновении аварии в хроматографе и/или при отклонении параметров анализируемого газа за рамки установленных границ и отключается при устранении аварийной ситуации.
Возможна поставка хроматографа для одного анализируемого потока (хроматографа специализированного под задачу) в виде блока аналитического (рис.2). Блок аналитический может быть установлен в шкаф для защиты от экстремальных климатических воздействий влаги, тепла и холода окружающей среды.
Компьютерное программное обеспечение, описанное в руководстве пользователя, имеет следующие возможности:
• настраиваемый вид меню и панели инструментов, а также отображения графиков и таблиц;
• запись и графическое представление более 150 параметров диагностической информации;
• автоматическое выявление и идентификацию хроматографических пиков с возможностью их ручной разметки;
• настраиваемые события интегрирования для повышения качества выявления пиков на хроматограмме;
• импортирование и экспортирование/ данных в файлы различных форматов: Word, Excel, XML и др.;
• механизм добавления новых операций обработки данных, позволяющий пользователям самостоятельно реализовать свои специфические расчеты и отчеты; выполнение статистических расчетов в ходе градуировки по ISO8466;
• идентификацию с использованием реперных компонентов, обеспечивающую надежные результаты в условиях изменения свойств колонки;
• многоточечную градуировку с использованием как линейных, так и нелинейных градуировочных зависимостей;
• операции для визуального сравнения хроматограмм на одном графике;
• пошаговое руководство, представляющее в сжатом виде основные этапы работы с хроматографом;
• набор стандартных процедур при поверке хроматографа.
Идентификационные данные программного обеспечения
| Наименования программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Хроматэк Аналитик | AnlCheckup.dll | 2.6 | b55a8ef086260598cb4 7893e25a34799 | MD5 |
Встроенное программное обеспечение защищено от преднамеренных или непреднамеренных изменений путем внутреннего контроля своей целостности при запуске на выполнение. В случае обнаружения изменений встроенное программное обеспечение выдает сообщение о нарушении целостности и прекращает работу.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню "А" по МИ 3286-2010.
| Наименование технических характеристик | Значения величин | ||
| ПИД | ПФД-S | ДТП | |
| Уровень флуктуационных шумов нулевого сигнала | 2-10-14А | 210-11А | 210-7В |
| Предел детектирования | 3 10-12 г/с | 410-12 гё/с | 3 10-9 г/см3 |
| Пределы допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала (высота, площадь пика и время удерживания), %, не более | 2 | 6 | 2 |
| Пределы допускаемого значения относительной погрешности выходного сигнала (высота, площадь пика и время удерживания) за 48 часов непрерывной работы, %, не более | ± 2 | ± 6 | ± 2 |
| Относительное изменение выходного сигнала хроматографа (высота пиков и время удерживания) при изменении напряжения питания (220 -33) В, %, не более | ± 6 | ||
| Время выхода на режим хроматографа, ч, не более | 2 | ||
| Диапазон рабочих температур термостата колонок, де- о/~' текторов, С | от 50 до 200 | ||
| Потребляемая мощность, кВт, не более: блок аналитический | 0,35 | ||
| блок подготовки пробы | 1,60 | ||
| Наименование технических характеристик | Значения величин |
| ПИД ПФД-S ДТП | |
| Габаритные размеры, мм, не более: блок аналитический | 490x440x490 |
| хроматограф | 520x720x1500 |
| блок подготовки пробы | 1100Х 850x1300 |
| Масса, кг, не более: блок аналитический | 55 |
| хроматограф | 110 |
| блок подготовки пробы | 140 |
Условия эксплуатации:
| - температура окружающего воздуха, °С | от 5 до 50; |
| - атмосферное давление, кПа | 84 - 106,4; |
| - относительная влажность (без конденсации), при 25 °C, % | до 95 |
Наносится методом лазерной гравировки на шильник с маркировкой хроматографа в соответствии с ГОСТ 26828-86, устанавливаемый на блок аналитический и на титульные листы эксплуатационной документации типографским способом в верхней части листа над наименованием документа.
В комплект поставки хроматографа входят:
| Обозначение | Наименование |
| 214.2.840.071 214.2.840.070 214.2.838.001 214.00045-51 214.4.464.077 214.4.464.078 214.4.464.076 | Хроматограф "Хроматэк - Кристалл 7000" промышленный в составе: Блок аналитический "Хроматэк - Кристалл 7000" Блок подготовки пробы Программное обеспечение "Хроматэк Аналитик" (на компьютерных носителях информации) Персональный компьютер Принтер Упаковка ЗИП (в комплектности согласно формуляру) Сменные части блока аналитического Кран 6-ти портовый Кран 10-ти портовый Переключатель колонок |
| 214.5.184.019 214.5.184.024 214.5.184.025 214.5.889.020 214.2.840.071ВЭ | Детектор ДТП Детектор ПИД Детектор ПФД Инжектор бесшприцевого ввода (поршневой) Колонки капиллярные или насадочные металлические Ведомость эксплуатационных документов и документы согласно 214.2.840.071ВЭ, в том числе методика поверки "Инструкция. Хроматограф "Хроматэк - Кристалл 7000 промышленный. Методика поверки." 214.2.840.071-01Д |
осуществляется по документу "Инструкция. Хроматограф "Хроматэк-Кристалл 7000" промышленный. Методика поверки." 214.2.840.071-01Д, утвержденному ГЦИ СИ ФГУП "ВНИИМС" в 2012 году.
Основные средства поверки:
ГСО № 3972-87 (пропан - гелий) 0,50 % об. доля, 2-го разряда;
ГСО № 5895-91 (пропан - азот) (0,15 - 0,30) % об. доля, 2-го разряда;
ГСО № 5879-91 (азот - гелий) 200 млн-1 % об. доля, 2-го разряда;
ГСО № 3954-87 (водород - азот) 1,0 % об. доля, 0-го разряда;
ГСО 3910-87 (водород - азот) (0,60 - 1,0) % об. доля, 2-го разряда;
ГСО 4281-88 (сероводород - азот) 0,050 % об. доля, 1-го разряда.
Методика измерений приведена в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к хроматографам «Хроматэк -Кристалл 7000» промышленные
ГОСТ 26703-93. Хроматографы аналитические газовые. Общие технические требования и методы испытаний.
Технические условия ТУ 4381-008-12908609-06.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, выполнении государственных учетных операций в соответствии с законодательством Российской Федерации, а также работ по контролю технологических процессов в промышленности.
