| Номер в госреестре | 33984-12 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | ВЗЛЕТ ППД |
| Изготовитель | ЗАО "Взлет", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Расходомеры-счетчики электромагнитные «ВЗЛЕТ ППД» предназначены для измерения среднего объемного расхода и/или объема различных жидкостей (в том числе минерализованной оборотной воды в системах поддержания пластового давления нефтепромыслов, слабоагрессивных абразивных сред) в напорных трубопроводах.
Принцип действия расходомеров основан на измерении электродвижущей силы (ЭДС), пропорциональной скорости потока, возникающей при протекании потока жидкости через наведенное системой электромагнитов магнитное поле. ЭДС воспринимается электродами и преобразуется в значение среднего объемного расхода и/или объема.
Конструктивно расходомеры состоят из первичного измерительного преобразователя расхода электромагнитного (ППРЭ), устанавливаемого в трубопровод с рабочей жидкостью, и вторичного измерительного преобразователя (ВП).
ППРЭ представляет собой отрезок трубы (патрубок) круглого или прямоугольного сечения из немагнитного материала. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей жидкостью. Внутренняя поверхность патрубка (или весь патрубок) выполнен из электроизолирующего материала.
ВП управляет измерительным процессом, обрабатывает сигналы ППРЭ, выполняет математическую обработку результатов измерений и расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы расходомера параметров, результатов измерений и их вывод на устройства индикации.
ВП выполняется в виде отдельного блока либо конструктивно объединяется с ППРЭ.
Для работы во взрывоопасных зонах выпускаются взрывозащищенные исполнения расходомеров.
Программное обеспечение расходомеров является встроенным. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров обрабатывает сигналы, выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройства индикации.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ВЗЛЕТ ППД | ВЗЛЕТ ППД | 41.77.17.23 | 0x45EF | CRC16 |
Программное обеспечение расходомеров не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Программное обеспечение не влияет на метрологические характеристики средства измерений.
Защита программного обеспечения средства измерения от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

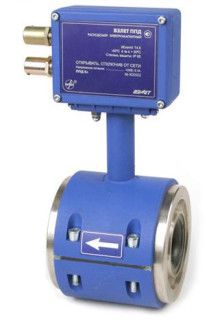

Общий вид расходомеров приведен на рисунке 1.
Для защиты от несанкционированного доступа расходомеры должны быть опломбированы в соответствии с рисунком 2.
2
1 - пломбировочное отверстие;
2 - пломба.
Рисунок. 2 - Схема пломбировки расходомеров-счетчиков электромагнитных «ВЗЛЕТ ППД»
Основные технические характеристики расходомеров приведены в таблице 2.
Таблица 2
| Наименование параметра | Значение параметра |
| 1. Диаметр условного прохода Ш1РЭ, DN, мм: - минимальный - максимальный | 10 300 |
| 2. Диапазон измеряемого среднего объемного расхода, м3/ч | 0,01 ^наиб до Qнаиб, где: Q^^ = 0,0198 DN (по заказу диапазон может быть 0,01 ^наиб до Q^fo где: Qlia„r, = 0,034DN2) |
| 3. Температура рабочей жидкости, °С | от 0 до плюс 60 |
| 4. Давление измеряемой среды, МПа | от 0,05 до 25 |
| 5. Минимальная удельная электропроводимость рабочей жидкости, См/м | 5-10-4 |
| 6. Пределы допускаемой относительной погрешности измерения времени наработки прибора, % | ±0,1 |
| 7. Габаритные размеры, мм, не более | 200x477x324 |
| 8. Масса, кг, не более | 55 |
| 9. Питание | переменное напряжение (220 -33) В частотой (50±1) Гц, либо напряжение постоянного тока из ряда 12 /24/ 36В |
| 10. Потребляемая мощность, Вт, не более | 10 |
| 11. Группа исполнения по ГОСТ Р 529312008: - климатические условия - механические воздействия - воздействие давления | Д2 N2 Р2 |
| 12. Среднее время наработки на отказ, ч, не менее, | 75 000 |
| 13. Средний срок службы, лет, не менее | 8 |
Пределы допускаемых относительных погрешностей расходомеров при измерении среднего объемного расхода (объема) приведены в таблице 3.
| Диапазон расходов, Онаиб : Онаим | Пределы допускаемой относительной погрешности в диапазоне температур от 0 до 50°С, % | Пределы допускаемой относительной погрешности в диапазоне температур от минус 40 до 0 (включительно)°С, % |
| 25 | ±1,0 | ±2,0 |
| 40 | ±1,5 | ±2,5 |
| 100 | ±2,0 | ±3,0 |
наносится на лицевую панель расходомера методом шелкографии и вносится на титульный лист паспорта типографским способом.
Таблица 4
| Наименование и условные обозначения | Обозначение | Кол-во |
| 1. Расходомер-счетчик электромагнитный «ВЗЛЕТ ППД» | ШКСД.407212.001 | 1 |
| 2. Комплект монтажных частей | 1 | |
| 3. Комплект эксплуатационной документации в составе: | 1 | |
| - паспорт | ШКСД.407212.001 ПС | |
| - руководство по эксплуатации с методикой поверки | ШКСД.407212.001 РЭ |
осуществляется по методике, изложенной в разделе «Методика поверки» документа «Расходомер-счетчик электромагнитный «ВЗЛЕТ ППД». Руководство по эксплуатации» ШКСД.407212.001 РЭ, согласованной ГЦИ СИ ФГУП «ВНИИР» «15» декабря 2006 г.
Основное поверочное оборудование:
- установка поверочная с пределами допускаемой относительной погрешности не более 1/3 пределов допускаемой относительной погрешности измерения расходомеров;
- частотомер Ч3-64 ДЛИ 2.721.066 ТУ, относительная погрешность измерения частоты тока не более ± 0,10 %, абсолютная погрешность измерения количества импульсов не более ±
1 имп;
- вольтметр В7-46/1 диапазон от 100 нВ до 1000 В, пределы основной погрешности измерения постоянного напряжения не более ± 0,03 %;
- магазин сопротивлений Р 4831, ГОСТ 23737-79, пределы допускаемого отклонения сопротивления не более ±0,022 %;
Допускается применение другого оборудования с метрологическими характеристиками, не уступающими характеристикам приведенных средств измерения.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам электромагнитным «ВЗЛЕТ ППД»
ГОСТ 28723-90. Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.
ГОСТ 8.374-80. Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объемно-
8 2 3
го расхода воды в диапазоне от 2,8х10- до 2,8х10- м /с.
ШКСД.407212.001 ТУ «Расходомеры-счетчики электромагнитные «ВЗЛЕТ ППД». Технические условия».
