Твердомеры многофункциональные комбинированные DIGI TEST, DIGI TEST II, 34007-12

Назначение

Твердомеры многофункциональные комбинированные DIGI TEST, DIGI TEST II (далее - твердомеры) предназначены для измерений твердости изделий из мягкой резины, природного каучука, мягкого хлорвинила, кожи, твердой резины, твердых пластиков, акрилового стекла, виниловой плитки, хрупких пластиков.

Описание

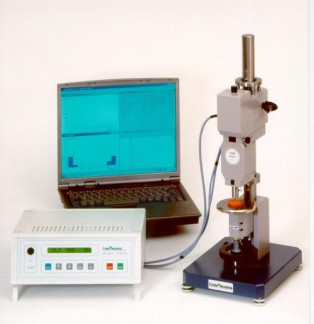

Твердомеры представляют собой стационарные средства измерений, состоящие из испытательного стенда, измерительного устройства и электронного блока.

Принцип действия твердомеров для шкал Шора А и D основан на измерении глубины погружения индентора в испытываемый образец под действием силы, действующей перпендикулярно образцу. Для шкалы Шора А индентор имеет геометрические размеры по ГОСТ 263-75, для шкалы Шора D индентор имеет геометрические размеры по ГОСТ 24621-91. Вылет индентора от опорной поверхности твердомера составляет (2,50±0,04) мм. Сила, под действием которой индентор погружается в образец, обеспечивается пружиной калиброванной по ГОСТ 263-75 для шкалы Шора А и по ГОСТ 24621-91 для шкалы Шора D.

Принцип действия твердомеров для шкал IRHD N и IRHD M основан на измерении разности между глубиной погружения индентора в испытываемый образец под действием контактной силы и глубиной погружения под действием общей силы. Контактная сила обеспечивается с помощью плоской кольцеобразной лапки для прижима и закрепления образца. Лапка имеет в центре отверстие для прохождения индентора и жестко соединена с измерительным устройством.

Твердомер подготавливается для работы на необходимой шкале измерений путем настройки измерительного устройства и вводом параметров измерения клавишами электронного блока. После ввода необходимых параметров и настройки измерительной головки осуществляет измерение в автоматическом режиме.

Все модификации оснащены средствами архивации результатов измерений и статистической обработки результатов измерений.

Конструкция твердомеров надёжно защищена, корректировка заводских настроек и программ без нарушения пломб невозможна.

Программное обеспечение

Встроенное программное обеспечение (ПО) позволяет задавать параметры измерительного цикла, инициировать выполнение измерительного цикла и вычисляет числа твёрдости. Оно организовано в виде меню, которое позволяет выбрать необходимое испытание из списка, запустить это испытание на выполнение. Прямого доступа к ПО нет. Идентификационные признаки ПО приведены в таблице 1.

Таблица 1.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Метрологические и технические характеристики Шкала Шора A

Диапазон измерения твердости, числа твердости HA................................................... от 0 до 100.

Пределы допускаемой абсолютной погрешности

измерения твёрдости, числа твердости HA..................................................................................±1.

Предварительная нагрузка, Н (гс).................................................................... 0,549 ±0,080 (56±8).

Нагрузка, Н (гс) ............................................................................................. 8,063 ±0,080 (822±8).

Диаметр стержня индентора, м.........................................................................................1,25±0,15.

Угол конусной части индентора, ...°..................................................................................35±0,25.

Диаметр площадки срезанной части конуса, м................................................................0,79±0,03.

Шкала Шора D

Диапазон измерения твердости, числа твердости HD................................................... от 0 до 100.

Пределы допускаемой абсолютной погрешности

измерения твёрдости, числа твердости HD..................................................................................±1.

Нагрузка, Н (гс) .....................................................................................44,50 ±0,044 (4.536±0,045)

Диаметр стержня индентора, м.........................................................................................1,25±0,15.

У гол конусной части индентора, ...о......................................................................................30±1.

Радиус закругления конуса, мм........................................................................................0,1±0,012.

Вылет индентора от опорной поверхности твердомера, мм...........................................2,50 ±0,04.

Шкала IRHD N

Диапазон измерения твердости, числа твердости IRHD N........................................... от 30 до 85.

Пределы допускаемой абсолютной погрешности

измерения твёрдости, числа твердости IRHD N.........................................................................±1.

Контактная нагрузка, Н.......................................................................................................0,3 ±0,02.

Нагрузка на шариковый индентор, Н.................................................................................5,4 ±0,01.

Шарик или полусфера, диаметр, мм.................................................................................2,50±0,01.

Прижимная лапка, высота, мм.................................................................................................20±1.

Отверстие в лапке, диаметр, мм................................................................................................6±1.

Шкала IRHD M (микротвердость)

Диапазон измерения твердости, числа твердости IRHD M.......................................... от 0 до 100.

Пределы допускаемой абсолютной погрешности

измерения твёрдости, числа твердости IRHD M.........................................................................±1.

Контактная нагрузка, мН.....................................................................................................8,3 ±0,5.

Нагрузка на шариковый индентор, мН...............................................................................145 ±0,5.

Шарик или полусфера, диаметр, мм.............................................................................0,395±0,005.

Прижимная лапка, высота, мм..........................................................................................3,35±0,15.

Отверстие в лапке, диаметр, мм...........................................................................................1±0,15.

Рабочие условия применения:

температура воздуха ,°С.................................................................................... от 21 до 25;

относительная влажность воздуха, %, не более............................................... от 35 до 75.

Питание:

напряжение, В.......................................................................................110±10 или 230±10;

частота, Гц......................................................................................................... от 50 до 60.

Габаритные размеры:

испытательный стенд (длинахширинахвысота), мм, не более:................................250 х200х570;

электронный блок (длинахширинахвысота), мм, не более:.....................................290 х260х120;

Масса, кг, не более......................................................................................................................20;

Знак утверждения типа

Знак утверждения типа наносится на корпус измерительного устройства твердомеров многофункциональных комбинированных DIGI TEST, DIGI TEST II в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации DIGI TEST-01РЭ типографским или иным способом.

Комплектность

Твердомер многофункциональный

комбинированный DIGI TEST или DIGI TEST II........................1 шт.(в зависимости от заказа).

Индентор.............................................................................1 шт.- 4 шт.(в зависимости от заказа).

Зажимное кольцо.......................................................................................................................1 шт.

Набор шестигранных ключей................................................................................................... 1 шт.

Дополнительный груз....................................................................1 шт.(в зависимости от заказа).

Руководство по эксплуатации DIGI TEST-01РЭ......................................................................1 шт.

Методика поверки DIGI TEST-01МП......................................................................................1 шт.

Поверка

осуществляется по документу DIGI TEST-01Mn «Инструкция. Твердомеры многофункциональные комбинированные DIGI TEST, DIGI TEST II . Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 24.10.2012 г.

Основное поверочное оборудование: микрометр типа МВП - 0 -25 мм (пределы допускаемой абсолютной погрешности ±0,01 мм), весы для статического взвешивания ВЭЛТ 5000 (пределы допускаемой абсолютной погрешности ±0,6 г.).

Сведения о методах измерений

«Твердомеры многофункциональные комбинированные DIGI TEST и DIGI TEST II. Руководство по эксплуатации» раздел 6.2 Часть 1 и раздел 12 Часть 2.

Нормативные документы, устанавливающие требования к твердомерам многофункциональным комбинированным DIGI TEST и DIGI TEST II

1    ГОСТ 263-75. Резина. Метод определения твердости по Шору А.

2    ГОСТ 20403-75 Резина. Метод определения твердости в международных единицах.

3    ГОСТ 24621-91 Пластмассы и эбонит. Определение твердости при вдавливании с помощью дюрометра (твердость по Шору).

4    Техническая докуменатция фирмы «Heinrich Bareiss Prufgeratebau GmbH», Германия.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
