Номер в госреестре | 34044-13 |
Наименование СИ | Дефектоскопы акустические |
Обозначение типа СИ | АДНШ |
Изготовитель | ООО НПИЦ "Качество", г.Ижевск |
Год регистрации | 2013 |
Срок свидетельства | 31.01.2023 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Дефектоскопы акустические АДНШ (далее - дефектоскопы) предназначены для измерения временных интервалов, амплитуд эхо-сигналов, отраженных от дефектов типа нарушения сплошности или однородности металла в теле насосных штанг.
Дефектоскопы могут использоваться:
- для входного контроля насосных штанг при их получении нефтедобывающими предприятиями;
- для планового контроля насосных штанг на предприятиях и в цехах по их ремонту;
- на предприятиях, выпускающих насосные штанги для выходного контроля.
Дефектоскопы представляют собой двухканальные стационарные установки и состоят
из:
- блоки генератора и предусилителя (далее - ГПУ);
- блок программируемого усилителя, коммутации и источника питания (далее - УКП);
- блоки электроакустических преобразователей (далее - ЭАП) на каждый типоразмер насосной штанги;
- персональный компьютер (далее - ПК) с платой аналого-цифрового преобразования (далее - АЦП) и со специализированным программным обеспечением;
В дефектоскопах использован эхо-импульсный метод контроля. Генератор блока ГПУ вырабатывает электрический импульс, подаваемый на излучатель блока ЭАП, что приводит к возникновению акустического импульса, распространяющегося в насосной штанге со скоростью продольной стержневой волны. Акустический импульс, отраженный от дефектов насосной штанги типа нарушения сплошности, а также от ее противоположного торца, принимается на том же торце приемником блока ЭАП и в виде электрического сигнала поступает на предусилитель блока ГПУ и далее на программируемый усилитель блока УКП. Блок коммутации УКП поочередно включает в работу блоки акустических каналов для дефектоскопии с двух торцов насосной штанги с целью уменьшения неконтролируемых (мертвых) зон со стороны блока ЭАП. Электрический сигнал с усилителя УКП поступает на вход АЦП и далее в память ПК. Контролируемая насосная штанга укладывается на стеллаж со специальной изоляцией с целью устранения мешающих отражений от мест соприкосновения насосной штанги с конструктивными элементами стеллажа. Блоки ГПУ и ЭАП размещены в специальных металлических шкафах вблизи торцов контролируемой насосной штанги. ПК с АЦП, монитор, принтер, блок бесперебойного питания и блок УКП устанавливаются в специальный промышленный шкаф.

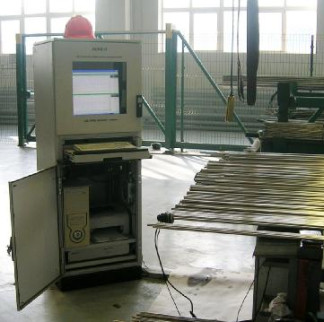

Общий вид дефектоскопов представлен на рисунке 1.
Рисунок 1 - Общий вид дефектоскопа
Процесс контроля, обработка результатов измерений, управление системой, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени производится с помощью программного обеспечения «Acoustic defectoscop - Twig», версии 3.0.0.1109.
Программное обеспечение «Acoustic defectoscop - Twig» имеет уровень защиты «C» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
Таблица 1
Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программное обеспечение «Акустический дефектоскоп насосных штанг» | Acoustic defectoscop -Twig | 3.0.0.1109 | 43888427 (расчет по исполняемому файлу Twig.exe) | CRC32 |
Наименование характеристик | Значение характеристик |
Количество каналов | 2 |
Значение амплитуды зондирующего импульса (по размаху) на нагрузке 50 ± 1 Ом, В | 350 ± 50 |
Длительность зондирующего импульса, мкс | 100 ± 20 |
Длительность фронта зондирующего импульса, нс, не более | 400 |
Значения коэффициента усиления | 1, 2, 5, 10, 25, 50, 125, 250 (без предусилителя) 25, 50, 125, 250, 625, 1250, 3125, 6250 (с предусилителем) |
Пределы допускаемого относительного отклонения установки усиления на входе приемного тракта, %, при установленных значениях коэффициента усиления 1, 2, 5, 10, 25, 50, 125, 250, 625, 1250 3125 6250 | ±2 ±5 ±10 |
Пределы допускаемой относительной погрешности измерения амплитуды отраженного сигнала, % - в диапазоне от 6 до 20 мВ - в диапазоне от 1 до 6 мВ | ±2 ±10 |
Максимальная чувствительность приемного тракта, мкВ, не более | 200 |
Диапазон измерения временных интервалов, мс | 0 - 10 |
Пределы допускаемой относительной погрешности измерения временных интервалов, % | ±1 |
Полоса пропускания приемного тракта: нижняя граничная частота, кГц верхняя граничная частота, кГц | 9 ± 0,9 65 ± 6,5 |
Номинальная частота колебаний блока электроакустических преобразователей, кГц | 20 ± 4 |
Длительность реверберационно-шумовой характеристики блока электроакустических преобразователей, мкс, не более | 600 |
Габаритные размеры дефектоскопа, ширинахглубинахвысота, мм, не более: шкаф промышленный шкаф электротехнический | 600x600x1800 400x200x600 |
Масса дефектоскопа, кг, не более | 150 |
Питание: сеть переменного тока 220±10 В, частота - 50±1 Гц | |
Мощность, Вт, не более | 400 |
Температура эксплуатации, °С | от плюс 15 до плюс 35 |
Относительная влажность воздуха (при температуре 25°С), %, не более | 98 |
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на переднюю панель промышленного шкафа дефектоскопа краской.
Дефектоскоп АДНШ комплектуется в соответствии с таблицей 3. Таблица 3
Наименование и условное обозначение | Количество | |
Блок генератора и предусилителя | 2 | шт. |
Блок программируемого усилителя, коммутации и источника | ||
питания | 1 | шт. |
Блок электро-акустических преобразователей на каждый | ||
типоразмер насосной штанги (минимальная комплектация) | 2 | шт. |
Персональный компьютер с платой аналого-цифрового | ||
преобразования и с программным обеспечением | 1 | шт. |
Шкаф промышленный | 1 | шт. |
Шкаф электротехнический | 2 | шт. |
Комплект настроечных образцов насосных штанг | 1 | шт. |
Дефектоскоп акустический АДНШ. Руководство по эксплуатации. | ||
АДНШ.4276.06.001.РЭ.1 | 1 | экз. |
Методика поверки | 1 | экз. |
осуществляется по документу АДНШ 4276.12.001.ИЗ «Дефектоскоп акустический АДНШ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в ноябре 2012 г.
Основные средства поверки:
1. Осциллограф цифровой RIGOL DS1102C. Полоса пропускания 100 МГц. Диапазон измеряемых размахов напряжений импульсных радиосигналов 2 мВ - 400 В. Пределы допускаемой основной относительной погрешности измерения амплитуды напряжения ± 3%. Диапазон измеряемых длительностей импульсных радиосигналов 5 нс - 50 с. Пределы допускаемой основной относительной погрешности измерения длительности ± 0,01%.
2. Генератор сигналов специальной формы ГСС-05. Синусоидальный сигнал от 100 мкГц до 25 МГц; пределы допускаемой абсолютной погрешности установки частоты ±0,0005%; амплитуда выходного сигнала от 100 мкВ до 10 В; пределы допускаемой абсолютной погрешности установки напряжения сигнала синусоидальной формы U на частоте 1 кГц на нагрузке 50 Ом - ±(5,0хи+0,2 мВ).
3. Комплект эталонных мер АДНШ. Штанги условным размером 19 мм, 22 мм и 25 мм, длиной 3660 мм из нормализованной стали марки 40, на теле которых нанесены искусственные отражатели в виде сегментного паза, перпендикулярного оси насосной штанги.
Сведения о методах измерений приведены в руководстве по эксплуатации «Дефектоскоп акустический АДНШ. Руководство по эксплуатации АДНШ.4276.12.001.РЭ».
Нормативные и технические документы, устанавливающие требования к дефектоскопам акустическим АДНШ
1. ГОСТ 23667-85 Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров
2. ТУ 4276-002-13061670-12. Технические условия. Дефектоскоп акустический АДНШ.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
