Счетчики жидкости турбинные ТОР-Т, 34071-17

Счетчики жидкости турбинные ТОР-Т предназначены для измерений объема нефти и нефтепродуктов протекающих в трубопроводе.

Документы

Карточка СИ

Номер в госреестре	34071-17
Наименование СИ	Счетчики жидкости турбинные
Обозначение типа СИ	ТОР-Т
Изготовитель	Общество с ограниченной ответственностью "Техснаб" (ООО "Техснаб"), Республика Башкортостан, г. Октябрьский
Год регистрации	2017
Срок свидетельства	31.10.2027
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия счетчиков жидкости турбинных ТОР-Т основан на преобразовании количества протекающей жидкости в пропорциональное число оборотов турбинки и пересчете их в единицы объема.

Счетчики жидкости турбинные ТОР-Т состоят из измерительного узла, датчика электромагнитного, вводного устройство для подключения датчика электромагнитного и корпуса. Измерительный узел, состоящий из турбинки, редуктора, счетного механизма, магнитной муфты, обтекателя, лопатки обтекателя и экрана, размещается внутри корпуса счетчика жидкости турбинного ТОР-Т. Крышка измерительного узла является герметичной перегородкой, отделяющей счетный механизм от рабочей полости корпуса счетчика жидкости турбинного ТОР-Т и крепится к нему с помощью хомутов, которые фиксируются кольцом. Турбинка передает вращательное движение через понижающий редуктор и магнитную муфту на счетный механизм. Обтекатель и экран служат для направления потока жидкости в рабочей полости корпуса. Лопатка обтекателя, установленная непосредственно перед турбинкой, служит для регулирования положения поля погрешности счетчика жидкости турбинного ТОР-Т.

Датчик электромагнитный преобразует количество оборотов турбинки в пропорциональное число электрических импульсов. Датчик электромагнитный обеспечивает дистанционную передачу сигналов на регистрирующие электронные устройства.

Счетчики жидкости турбинные ТОР-Т в зависимости от номинального диаметра и пропускной способности изготавливаются в двух исполнениях: ТОР-Т-50 и ТОР-Т-80.

Счетчики жидкости турбинные ТОР-Т монтируются к трубопроводу с помощью быстросъемных хомутов.

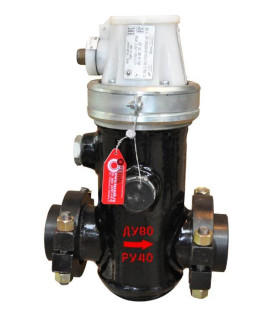

Общий вид счетчиков жидкости турбинных ТОР-Т представлен на рисунке 1.

Пломбировка счетчиков жидкости турбинных ТОР-Т осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба навешивается на внешнюю боковую сторону счетчика жидкости турбинного ТОР-Т с помощью проволоки, проведенной сквозь металлическое кольцо, соединяющие счетный механизм и заглушку лопатки обтекателя. Место пломбировки счетчиков жидкости турбинных ТОР-Т представлено на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков жидкости турбинных ТОР-Т

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Исполнение	ТОР-Т-50	ТОР-Т-80
Номинальный диаметр	DN50	DN80
Диапазон измерений объемного расхода, м3/ч	от 6 до 30	от 15 до 75
Пределы допускаемой относительной погрешности при измерении объема, %	±1,0; ±1,5; ±2,0

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Исполнение	ТОР-Т-50	ТОР-Т-80
Номинальный диаметр	DN50	DN80
Измеряемая среда	нефть ГОСТ нефтепродукты сивные среды сталям 20Х13	Р 51858-2002, I и др. неагрес-нейтральных к и 12Х18Н10Т
Температура измеряемой среды, °С	от +5 до +70

Наименование характеристики	Значение
Исполнение	ТОР-Т-50	ТОР-Т-80
Количество механических примесей, мг/л, не более	3000
Размер частиц механических примесей, мм, не более	5
Максимальное рабочее давление, МПа, не более	4,0
Потеря давления, МПа, не более	0,05
Верхний предел показаний стрелочного указателя, м3	0,1
Верхний предел показаний роликового указателя, м3	9999,9
Цена деления шкалы стрелочного указателя, м3	0,005
Цена единицы младшего разряда роликового указателя, м3	0,1
Цена наименьшего деления, м3	0,01
Цена одного импульса датчика электромагнитного, м3	0,05
Питание электрических цепей датчика электромагнитного: - напряжение питания, В, не менее	6+10% 6-15%
- потребляемая мощность, Вт, не более	0,6
Г абаритные размеры, мм, не более - длина	280	280
- высота	177	177
- ширина	385	420
Масса, кг, не более	20	25
Условия эксплуатации: - температура окружающей среды, °С	от -50 до +50
- относительная влажность воздуха при 35 °С, %	80
Средний срок службы, лет	8
Средняя наработка на отказ, ч	20000
Маркировка взрывозащиты	1Ex ib IIB T6 Gb

Знак утверждения типа

наносится на табличку, прикрепленную на крышке измерительного узла счетчика жидкости турбинного ТОР-Т, методом лазерной гравировки и в верхний левый угол титульного листа руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность счетчиков жидкости турбинных ТОР-Т

Наименование	Обозначение	Количество
Счетчик жидкости турбинный ТОР-Т	-	1 шт.
Руководство по эксплуатации	ТОР-Т.00.00.00.000РЭ	1 экз.
Паспорт	ТОР-Т.50.00.00.000ПС ТОР-Т.80.00.00.000ПС	1 экз.
Инструкция. ГСИ. Счетчики жидкости турбинные ТОР-Т. Методика поверки.	МП 0624-1-2017	1 экз.
Комплект монтажных частей	-	1 комп.
Комплект запасных частей	-	1 комп.

Поверка

осуществляется по документу МП 0624-1-2017 «Инструкция. ГСИ. Счетчики жидкости турбинные ТОР-Т. Методика поверки», утвержденному ФГУП «ВНИИР» 09 августа 2017 г.

Основные средства поверки:

- рабочий эталон единиц объемного расхода и объема жидкости (воды) 2 разряда транспортируемый, соответствующий ГОСТ 8.374-2013 в диапазоне значений соответствующему диапазону расхода поверяемого счетчика на месте эксплуатации, с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков жидкости турбинных ТОР-Т, а также на свинцовую (пластмассовую) пломбу в соответствии с рисунком 2.
