Установки поверочные УПСТГ, 34118-13

Назначение

Установки поверочные УПСТГ предназначены для воспроизведения расхода газа.

Описание

Принцип действия установок основан на сопоставлении результатов одновременных измерений объёма поверочной среды (воздуха) эталонным средством измерений (критическим соплом) и поверяемым счетчиком, включенными последовательно в измерительный трубопровод.

В состав установки входят:

-    измерительный трубопровод с критическими соплами (далее - критические

сопла);

-    пульт управления;

-    средства измерений времени прохождения эталонного расхода, потери давления, температуры измеряемой среды, относительной влажности измеряемой среды, атмосферного давления, разрежения в измерительном трубопроводе;

-    блок вакуумных насосов.

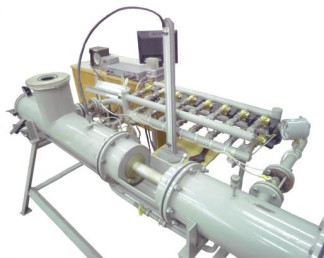

Измерительный трубопровод с критическими соплами оборудован переходниками для подсоединения счётчиков газа, электромагнитными клапанами для включения (выключения) критических сопел МСК, затвором для установки сопел СКО, приспособлениями

для установки счетчиков, требующих прямых участков на входе-выходе, кранами отсечки, штуцерами для подключения измерительного оборудования.

Пульт управления включает в себя:

-    персональный компьютер (ПК) с программным обеспечением «УПСТГ», позволяющим проводить необходимые вычислительные операции, вводить, регистрировать параметры, производить операции управления

-    блок управления расходами, который может работать в ручном или автоматическом режиме;

-принтер для распечатки протоколов поверки;

-    устройство согласования, выполняющее следующие функции:

а)    управление блоком расходов, работающим в автоматическом режиме;

б)    автоматизированное измерение времени прохождения эталонного расхода с использованием магнитного или оптического датчика, потерь давления, температуры измеряемой среды, относительной влажности измеряемой среды, атмосферного давления.

В состав устройства согласования входят измерительная установка LTR и первичные преобразователи (датчики) для измерения параметров, необходимых для определения эталонного объема измеряемой среды.

Измерительная установка LTR является многоканальным устройством, позволяющим измерять с высокой точностью выходные сигналы первичных преобразователей (датчиков) и передавать их в цифровом виде на компьютер, где они используются при проведении расчетов программным обеспечением «УПСТГ». Наряду с измерительной установкой LTR (предприятие изготовитель-ЗАО «Л-Кард»), могут применяться и другие аналогичные измерительные установки, обеспечивающих требуемую погрешность измерения параметров.

В качестве первичных преобразователей (датчиков) могут использоваться герконы или оптические датчики (для измерения времени), для измерения других параметров - датчики с выходами по току или напряжению.

При отсутствии устройства согласования значения параметров снимаются с показывающих средств измерений и вводятся в программу «УПСТГ» с помощью клавиатуры ПК.

Предусмотрено применение показывающих средств измерений любых типов при условии обеспечения регламентированное значение погрешности установки в целом.

Блок вакуумного насосов предназначен для создания разрежения в измерительном трубопроводе.

Блок вакуумных насосов включает в себя:

-    вакуумные насосы;

-    соединительные трубопроводы и запорно-регулирующую арматуру для подключения к измерительному трубопроводу;

-    пульт включения вакуумных насосов.

Конструкцией установки предусмотрено ограничение доступа к определенным её частям в целях предотвращения несанкционированной настройки и вмешательств, которые могут привести к искажению результатов измерений.

Критические сопла, применяемые на установке имеют четкую маркировку и при монтаже пломбируются.

Средства измерений пломбируются в соответствии с их эксплуатационной документацией.

Разборные соединения измерительного трубопровода имеют собственные места пломбировки.

Установки выпускаются в различных модификациях в зависимости от диапазона воспроизводимых расходов и погрешности измерения в соответствии с опросным листом.

Программное обеспечение

установок является автономным и устанавливается на персональном компьютере. Программное обеспечение установки проводит ряд самодиагностических проверок, а также осуществляет циклическую проверку целостности конфигурационных данных и всех файлов во время работы установки.

Программное обеспечение обрабатывает сигналы, выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в памяти результатов измерений и их визуализацию.

К метрологически значимой части программного обеспечения установок относится модуль «Погрешность», модуль «Поверка счетчиков газа» не является метрологически значимым.

Идентификационные данные программного обеспечения датчиков приведены в таблице 1.

Таблица 1

Программное обеспечение датчиков не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Программное обеспечение не влияет на метрологические характеристики средства измерений.

Защита программного обеспечения средства измерения от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Технические характеристики

Диапазон воспроизводимых расходов, м3/ч

-    вариант 1

от 0,1 до 1000 от 0,1 до 1600 от 0,1 до 2500

-    вариант 2

-    вариант 3

Пределы допускаемой относительной погрешности при измерении объема (расхода),%

-    при использовании критических сопел с погрешностью ±0,18%

±0,25%

±0,33%

±0,4 % атмосферный воздух от 25 до 250 от 1 до 10 380 50±1 100

10000х2500х1800 1500 20

от плюс 10 до плюс 30 от 30 до 80 от 84 до 106,7

-    при использовании критических сопел с погрешностью ±0,25%

-    при использовании критических сопел с погрешностью ±0,3%

Измеряемая среда

Диаметры условных проходов поверяемых счётчиков, мм Количество одновременно поверяемых однотипных счетчиков, шт.

Напряжение питания, В Частота переменного тока, Г ц Потребляемая мощность, кВт, не более

Габаритные размеры без блока вакуумных насосов, мм, не более Масса без блока вакуумного насоса, кг, не более Срок службы, лет, не менее У словия эксплуатации:

-    температура окружающей и измеряемой среды, °С

-    относительная влажность окружающей среды, %

-    атмосферное давление, кПа

Знак утверждения типа

наносится методом фотопечати на шильдик, установленный на измерительном трубопроводе установки и типографским способом на титульные листы руководства по эксплуатации и паспорта.

Комплектность

Комплектность установки представлена в таблице 2. Таблица 2

Поверка

осуществляется по документу СЯМИ 408863-457 МП «Инструкция. ГСИ. Установки поверочные УПСТГ. Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 25 января 2013 г.

Средства поверки:

-    набор критических сопел, диапазон измерений от 0,01 до 2500 м3/ч, погрешность ±0,18 %, ±25 %, ± 0,3 % (в зависимости от варианта исполнения и погрешности установки);

-    мановакуумметр, диапазон измерения от 0 до 6000 Па, погрешность ± 40 Па;

-    вакуумметр ЭКВ, диапазон измерения от (-0,1) до 0 МПа, класс точности 1,5;

-    гигрометр психрометрический типа ВИТ-1, ВИТ-2, диапазон измерения относительной влажности от 20 до 90 %, диапазон измерения температуры от 15 до 40 0С, погрешность по температуре 0,2 0С, по влажности ± 5 %;

-    термометр, диапазон измерения от 0 до плюс 50 0С, погрешность ± 0,5 0С;

-    барометр-анероид М 67, диапазон измерения от 81130 до105320 Па, погрешность ±106 Па;

-    мегаомметр М 4100/3, 500 В, диапазон измерения от 0 до 100 МОм, погрешность

±1,0 %;

-    универсальная пробойная установка УПУ-10, диапазон измерения от 0 до 3000 В, класс точности 4,0;

-    омметр цифровой Щ34, диапазон измерения от 10-3 до10 Ом, класс точности

0,05/0,01;

-    секундомер СОС пр-2б-2, верхний диапазон измерения 3600 с, класс точности 2;

-    установка измерительная LTR, диапазон измерений по напряжению от 10-5 до 20 В, току - 10-3 до 20 мА, периоду - от 0.006 до 50 мс, погрешность каналов измерения от ± 0,01 до ±0,05 % в зависимости от применяемого измерительного модуля;

-    датчики для измерения времени, температуры, перепада давления, атмосферного давления, относительной влажности, с погрешностью измерения, обеспечивающей регламентированное значение погрешности установки УПСТГ.

Сведения о методах измерений

руководство по эксплуатации установки поверочной УПСТГ СЯМИ. 408863- 457 РЭ.

Нормативные и технические документы, устанавливающие требования к установкам поверочным УПСТГ

ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа;

СЯМИ. 408863- 457 ТУ Установки поверочные УПСТГ. Технические условия.

Рекомендации к применению

Передача единицы величины в соответствии с государственной поверочной схемой по ГОСТ 8.618-2006.
