| Номер в госреестре | 34132-17 |
| Наименование СИ | Датчики перемещения |
| Обозначение типа СИ | ДП-И |
| Изготовитель | Федеральное государственное унитарное предприятие РОССИЙСКИЙ ФЕДЕРАЛЬНЫЙ ЯДЕРНЫЙ ЦЕНТР Всероссийский научно-исследовательский институт экспериментальной физики (ФГУП "РФЯЦ - ВНИИЭФ"), Нижегородская обл., г. Саров; Общество с ограниченной ответст |
| Год регистрации | 2017 |
| Срок свидетельства | 25.09.2027 |
| МПИ (интервал между поверками) | 1,5 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики перемещения ДП-И предназначены для измерения зазора (смещения относительно середины рабочего диапазона), размаха, амплитуды, мгновенного значения виброперемещения, размаха векторной суммы виброперемещения каналов "Х" и "Y", частоты вращения с формированием фазовой отметки, прогиба (искривления) вращающегося вала в составе измерительных систем на основе полевой шины стандарта IEA RS-485 и/или унифицированных электрических аналоговых сигналов.
Принцип действия ДП-И основан на бесконтактном вихретоковом методе измерения зазора между наконечником преобразователя вихретокового (ПВ) и контролируемой поверхностью.
ДП-И состоит из преобразователя нормирующего (ПН) и двух (или одного) ПВ, соединенных жгутами с ПН. ДП-И изготавливается с разными исполнениями составных частей.
ДП-И, в зависимости от исполнения ПН, выполняет разные режимы измерения и может иметь один или два канала измерения (условное обозначение каналов - "Х" и "Y") с выходами: цифровым, токовым и напряжения.
В зависимости от применяемого ПН, ДП-И осуществляет измерения:
- с ПН1-ПН6 - зазора (смещения относительно середины рабочего диапазона); размаха и амплитуды (пиковое значение) виброперемещения; мгновенного значения виброперемещения; с ПН3 - размаха векторной суммы виброперемещения каналов (опция);
- с ПН7Б - зазора (смещения относительно середины рабочего диапазона); размаха виброперемещения; мгновенного значения виброперемещения;
- с ПН7Н - зазора (смещения относительно середины рабочего диапазона); размаха виброперемещения; размаха виброперемещения на инфранизких и низких частотах (НЧ); мгновенного значения виброперемещения;
- с ПН8, ПН9 - частоты вращения с формированием фазовой метки;
- с ПН10 - смещения, размаха и мгновенного значения виброперемещения.
ДП-И обеспечивает обмен данными (цифровой выход) по интерфейсу RS-485 в диапазоне скоростей: 1200, 2400, 4800, 9600, 19200, 38400, 57600 бит/с.
ДП-И осуществляет непрерывный контроль обрыва линии связи между ПВ и ПН с выдачей сигнала об обрыве по цифровому и токовому выходам.
Конструктивно ПН (все исполнения) выполнен в металлическом сборном корпусе. На ПН предусмотрены элементы ограничения несанкционированного доступа, которые устанавливаются при изготовлении: таблички контроля вскрытия и место для пломбирования.
Табличка
контроля
| .....¥ | |
| ''Контроль Ьскрытия | -Ф- |
| ■± | |
ПН7Б, ПН7Н, ПН8
а) - ДП-И с ПН1, ПН2; б) - ДП-И с ПН5, ПН6; в) ДП-И с ПН3, ПН4, ПН9, ПН10;
г) - ДП-И с ПН7Б, ПН7Н, ПН8

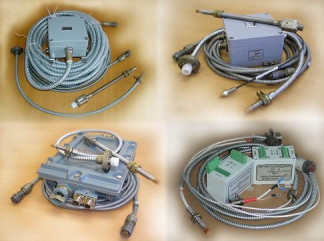

Рисунок 2 - Внешний вид датчиков перемещения ДП-И
ДП-И имеет встроенное энергонезависимое программное обеспечение (ПО). Идентификационные данные ПО определяются исполнением ПН. Функции встроенного ПО заключаются в обработке измерительной информации. Встроенное ПО датчика является метрологически значимым, в память при изготовлении записываются измерительные коэффициенты, изменение которых в процессе эксплуатации пользователем не предусмотрено.
Предусмотрены меры защиты ПО от преднамеренного и непреднамеренного изменения:
- пользователь не имеет возможность обновления или загрузки новых версий ПО;
- без нарушения целостности конструкции и заводских пломб невозможно удаление запоминающего устройства, или его замена другим устройством;
- в процессе работы невозможно ввести данные измерений, полученные вне датчика, данные результатов измерения не могут быть подвергнуты искажению в процессе хранения, так как происходит их обновление в каждом измерительном цикле, после окончания цикла измерения данные в датчике не хранятся.
Уровень зашиты ПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с Р 50.2.077-2014, идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: | |
| - для ДП-И с ПН1 - ПН6 | 643.07623615.44006 |
| - для ДП-И с ПН7Б | 643.07623615.44004 |
| - для ДП-И с ПН7Н | 643.07623615.44005 |
| - для ДП-И с ПН8 | 643.07623615.44003 |
| - для ДП-И с ПН9 | 643.07623615.44002 |
| - для ДП-И с ПН10 | 643.07623615.44001 |
| Идентификационные данные (признаки) | Значение |
| Номер версии (идентификационный номер) ПО: | |
| - для ДП-И с ПН1 - ПН6 | не ниже 2.3 |
| - для ДП-И с ПН7Б | не ниже 5.0 |
| - для ДП-И с ПН7Н | не ниже 6.1 |
| - для ДП-И с ПН8 | не ниже 7.0 |
| - для ДП-И с ПН9 | не ниже 3.4 |
| - для ДП-И с ПН10 | не ниже 4.7 |
| Цифровой идентификатор ПО: | |
| - для ДП-И с ПН1 - ПН6 | 8EC5 |
| - для ДП-И с ПН7Б | DA6F |
| - для ДП-И с ПН7Н | 371C |
| - для ДП-И с ПН8 | 17ЕВ |
| - для ДП-И с ПН9 | А350 |
| - для ДП-И с ПН10 | 4А78 |
| Наименование ПО: | |
| - для ДП-И с ПН1 - ПН6 | dpi 2 3 |
| - для ДП-И с ПН7Б | dpi 5 0 |
| - для ДП-И с ПН7Н | dpi 6 1 |
| - для ДП-И с ПН8 | dpi 7 0 |
| - для ДП-И с ПН9 | dpi 3 4 |
| - для ДП-И с ПН10 | dpi 4 7 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон измерений - размаха виброперемещения, мкм для ДП-И с ПН1-ПН6 для ДП-И с ПН7Б для ДП-И с ПН7Н для ДП-И с ПН10 - зазора, мм для ДП-И с ПН1-ПН6, ПН7Б для ДП-И с ПН7Н - смещения (для ДП-И с ПН 10), мм - векторной суммы виброперемещения каналов, мкм - виброперемещения НЧ (для ДП-И с ПН7Н), мкм | от 0,1'Бг max до S max при Sr max от 125 до 250 мкм от 25 мкм до Sr- max при Sr max от 250 до 350 мкм от 0,07^г max до S max при Sr max от 350 до 1000 мкм от 25 до 350 или от 35 до 500 от Lmin до Lmax, где Lmin > 0; Lmax — 2,35 мм при условии (Lmax - Lmin) > 1,2 мм от Lmin до Lmax, где Lmin > 0; Lmax — 2,35 мм, при условиях: (Lmax - Lmin) > 1,2 мм (Lmax - Lmin) / Sг max > 2 от -0,6 до +0,6 или от -0,85 до +0,85 от 0,1^г max до Sг max при Sr max от 125 до 250 мкм от 20 до 400 |
| Наименование характеристики | Значение |
| - частоты вращения, об/мин | от nmin до nmax, где nmin=60/Kn об/мин, nmax=2,4 105/Kn об/мин, Kn - количество зубьев колеса |
| Пределы допускаемой основной абсолютной погрешности при измерении зазора, мкм - по цифровому выходу - по токовому выходу | ±40 ±50 |
| Пределы допускаемой основной абсолютной погрешности при измерении смещения (для ДП-И с ПН 10), мкм | ±25 |
| Пределы допускаемой основной относительной погрешности (для ДП-И с ПН1-ПН6): - при измерении размаха, амплитуды виброперемещения на базовой частоте 160 Гц, % - при измерении размаха векторной суммы виброперемещения каналов на базовой частоте 160 Гц, % | ±(0,06 + 0,5/ Si)-100, где Sj-значение виброперемещения, мкм ±8 |
| Пределы допускаемой основной относительной погрешности при измерении размаха и мгновенного значения виброперемещения на базовой частоте 160 Гц (для ДП-И с ПН10), % | ±(0,06 + 0,5/Si + 3-10-4-|AL уст|) * 100, где Sj-значение виброперемещения, мкм; ALycT-отклонение установочного зазора от номинального, мкм; |
| Пределы допускаемой основной абсолютной погрешности при измерении размаха виброперемещения НЧ (для ДП-И с ПН7Н), мкм | ±10 |
| Пределы допускаемой основной погрешности при измерении частоты вращения: - по цифровому выходу (абсолютная), об/мин - по токовому выходу (относительная), % | ±110 nmax ±(0,03 + 0,02 )• 100, I - 4 вых где 1вых-значение выходного тока, мА |
| Диапазон частот ДП-И при измерении размаха виброперемещения, Гц: - для ДП-И с ПН1-ПН6, ПН7Б, ПН10 - для ДП-И с ПН7Н | от 10 до 1000 от 5 до 1000 |
| Пределы допускаемой неравномерности АЧХ при измерении размаха виброперемещения, % | ±10 |
| Пределы допускаемой дополнительной абсолютной погрешности при измерении зазора, вызванной изменением температуры окружающей среды на ПН на каждый 1 °С в пределах от нормальной до минус 40 °С (для ДП-И с ПН1-ПН6, ПН7Н, ПН7Б), мкм | ±0,5 |
| Пределы допускаемой дополнительной относительной погрешности при измерении размаха, амплитуды, размаха векторной суммы виброперемещения каналов, вызванной изменением температуры окружающей среды на ПН на каждый 1 °С в пределах от нормальной до минус 40 °С (для ДП-И с ПН1-ПН6, ПН7Н, ПН7Б), % | ±0,1 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной абсолютной погрешности при измерении зазора, вызванной изменением температуры окружающей среды на ПВ на каждый 1 °С в пределах от нормальной до минус 40 °С (для ДП-И с ПН1-ПН6, ПН7Н, ПН7Б), мкм | ±1,7- 10-3Li, где Li - значение зазора |
| Пределы допускаемой дополнительной абсолютной погрешности при измерении зазора, вызванной изменением температуры окружающей среды на ПН на каждый 1 °С в пределах от нормальной до плюс 70 °С (для ДД-И с ПН1-ПН6, ПН7Н, ПН7Б), мкм | ±0,6 |
| Пределы допускаемой дополнительной относительной погрешности в режимах измерения размаха, амплитуды, размаха векторной суммы виброперемещения каналов, вызванной изменением температуры окружающей среды на ПН на каждый 1 °С в пределах от нормальной до плюс 70 °С (для ДП-И с ПН1-ПН6, ПН7Н, ПН7Б), % | ±0,07 |
| Пределы допускаемой дополнительной абсолютной погрешности при измерении зазора, вызванной изменением температуры окружающей среды на ПВ на каждый 1 °С в пределах от нормальной до плюс 150 °С (для ДП-И с ПН1-ПН6, ПН7Н, ПН7Б), мкм | ±1,710-3Li, где Li - значение зазора |
| Пределы допускаемой дополнительной абсолютной погрешности при измерении смещения, вызванной изменением температуры окружающей среды на ПН на каждый 1 °С в пределах от нормальной до минус 40 °С (для ДП-И с ПН 10), мкм | ±0,5 |
| Пределы допускаемой дополнительной относительной погрешности при измерении размаха виброперемещения, вызванной изменением температуры окружающей среды на ПН на каждый 1 °С в пределах от нормальной до минус 40 °С (для ДП-И с ПН10), % | ±0,1 |
| Пределы допускаемой дополнительной абсолютной погрешности при измерении смещения, вызванной изменением температуры окружающей среды на ПВ на каждый 1 °С в пределах от нормальной до минус 40 °С (для ДП-И с ПН 10), мкм | ±1,710-3Li, где Li - значение смещения |
| Пределы допускаемой дополнительной абсолютной погрешности при измерении смещения, вызванной изменением температуры окружающей среды на ПН на каждый 1 °С в пределах от нормальной до плюс 70 °С (для ДП-И с ПН 10), мкм | ±0,6 |
| Пределы допускаемой дополнительной относительной погрешности при измерении размаха виброперемещения, вызванной изменением температуры окружающей среды на ПН на каждый 1 °С в пределах от нормальной до плюс 70 °С (для ДП-И с ПН10), % | ±0,07 |
| Пределы допускаемой дополнительной абсолютной погрешности при измерении смещения, вызванной изменением температуры окружающей среды на ПВ на каждый 1 °С в пределах от нормальной до плюс 150 °С (для ДП-И с ПН 10), мкм | ±1,710-3Li, где Li - значение смещения, мкм |
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | 23±5 от 45 до 80 от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | от 18 до 36 |
| - номинальное напряжение питания, В | 24 |
| Потребляемая мощность, Вт, не более: | |
| - для ДП-И с двумя каналами | 2,3 |
| - для ДП-И с одним каналом | 2,0 |
| Г абаритные размеры (длина; ширина; высота), мм, не более: | |
| - ПН1, ПН2, ПН5, ПН6 | 166; 122; 87 |
| - ПН3, ПН4, ПН9, ПН10 | 284; 188; 71,5 |
| - ПН7, ПН8 | 80; 45; 65 |
| Масса, кг, не более: | |
| - ДП-И, со жгутами | 13,5 |
| - ПН1, ПН2, ПН5, ПН6 | 2,0 |
| - ПН3, ПН4, ПН9, ПН10 | 5,5 |
| - ПН7Б, ПН7Н, ПН8 | 0,3 |
| - ПВ, без жгута | 1,0 |
| - жгут | 3,0 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | |
| для ПН | от -40 до +70 |
| для ПВ | от -40 до +100 |
| - относительная влажность, %, не более | или от -40 до +150 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Назначенный срок службы, лет | 12 |
| Маркировка взрывозащиты: | |
| - ПН1, ПН2 | 1Ex[ib]mIIBT6 |
| - ПН3, ПН4, ПН9, ПН10 | 1Ex[ib]dimT6 |
| - ПВ | 1ExibimT6 |
Исполнения составных частей датчика перемещения ДП-И приведены в таблицах 4а, 4б, 4в.
| Таблица 4а - Исполнения | ПН | |
| Обозначение | Код | Количество каналов измерения |
| ИЦФР.411135.002 | ПН1 | 2 |
| ИЦФР.411135.002-01 | ПН2 | 1 |
| ИЦФР.411135.005 | ПН3 | 2 |
| ИЦФР.411135.005-01 | ПН4 | 1 |
| ИЦФР.411135.002-02 | ПН5 | 2 |
| ИЦФР.411135.002-03 | ПН6 | 1 |
| ИЦФР.411135.002-04 | ПН7Б | 1 |
| ИЦФР.411135.002-06 | ПН7Н | 1 |
| ИЦФР.411135.002-07 | ПН8 | 1 |
| ИЦФР.411135.005-02 | ПН9 | 1 |
| ИЦФР.411135.005-03 | ПН10 | 1 |
| Обозначение | Конструкция | Установочная резьба |
| ИКЛЖ.408113.003 | металлорукав | М10х1 |
| ИЦФР.408113.005 | ||
| ИКЛЖ.408113.011 | штанга | М12х1 |
| ИКЛЖ.408113.012 | кабель | М10х1 |
| ИЦФР.408113.007 | 3/8''24UNF | |
| ИЦФР.408113.003 | ||
| ИЦФР.408113.012 | ||
| ИЦФР.408113.013 | ||
| ИЦФР.408113.010 | металлорукав | М10х1 |
| ИЦФР.408113.011 | кабель | |
| ИЦФР.408113.014 | штанга | |
| ИЦФР.408113.015 | штанга/кабель | 3/8’’24UNF, 3/”16UNF |
| ИЦФР.408113.017 | кабель | 3/8''24UNF |
| ИЦФР.408113.018 | ||
| ИЦФР.408113.021 | ||
| ИЦФР.408113.019 | кабель со вставкой | М10х1 |
| ИЦФР.408113.022 | штанга | |
| ИЦФР.408113.023 | кабель со вставкой | |
| ИЦФР.408113.028 | кабель с гермовводом | |
| ИЦФР.408113.029 | кабель | |
| ИЦФР.408113.031 | металлорукав в изоляции | |
| ИЦФР.408113.009 | кабель с гермовводом | |
| ИЦФР.408113.032 | кабель | |
| ИЦФР.408113.034 | металлорукав в изоляции | |
| ИЦФР.408113.035 | ||
| ИЦФР.408113.033 | металлорукав | |
| ИЦФР.408113.036 | ||
| ИЦФР.408113.037 | кабель с гермовводом | |
| ИЦФР.408113.038 | кабель | |
| ИЦФР.408113.039 | ||
| ИЦФР.408113.040 |
Таблица 4в - Основные исполнения жгутов
| Обозначение | Конструкция |
| ИКЛЖ.685621.027 | металлорукав |
| ИКЛЖ.685621.029 | частично металлорукав |
| ИЦФР.685661.007 | |
| ИЦФР.685621.053 | металлорукав, соединитель угловой (к ПВ) |
| ИЦФР.685661.015 | металлорукав или металлорукав в изоляции |
| ИЦФР.685661.018 | металлорукав в изоляции |
| ИЦФР.685661.019 | металлорукав в изоляции |
наносится на табличку, закрепляемую на корпусе ПН, методом фотохимпечати или термопереноса и на титульный лист руководства по эксплуатации ИЦФР.402248.001РЭ и паспорта ИЦФР.402248.001ПС в центре страницы типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Кол. |
| Датчик перемещения ДП-И | ИЦФР.402248.001 | 1 шт. |
| Паспорт | ИЦФР.402248.001ПС | 1 шт. |
| Руководство по эксплуатации | ИЦФР.402248.001РЭ | 1 1,2 1 шт.* |
| Методика поверки | ИЦФР.402248.001РЭ1 | 1 шт.*2 |
| Компакт-диск | ИЦФР.467371.012 | 1 шт. *3 |
| *1 По отдельному заказу; * Записаны в электронном виде на компакт-диске ИЦФР.467371.012; *3 На компакт-диске приведены пользовательская программа и электронные версии эксплуатационной документации, свидетельства об утверждении типа, сертификата соответствия по взрывозащите (Ех-сертификат). При заказе в один адрес не более пяти ДП-И поставляется один компакт-диск, на партию более пяти ДП-И - два компакт-диска. | ||
осуществляется по документу ИЦФР.402248.001РЭ1 «Датчик перемещения ДП-И. Руководство по эксплуатации. Приложение. Поверка», утвержденному ФБУ «Нижегородский ЦСМ» 22 мая 2017 года.
Основные средства поверки:
- поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012;
- микрометр МГ Н25 по ГОСТ 6507-90 или МГ по ТУ3934-004-25434828-2012 (рег. № 52949-13);
- источник питания аналоговый с цифровой индикацией Б5-45М (рег. № 49791-12);
- вольтметр универсальный В7-78/1 (рег. № 52147-12);
- генератор сигналов специальной формы ГСС-05 (рег. № 30405-05);
- генератор сигналов низкочастотный прецизионный Г3-122 (рег. № 10237-85);
- осциллограф универсальный С1-96М (рег. № 41754-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ДП-И с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт ДП-И.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц ИЦФР.402248.001ТУ Датчик перемещения ДП-И Технические условия
