| Номер в госреестре | 34194-14 |
| Наименование СИ | Счетчики электрической энергии трехфазные электронные |
| Обозначение типа СИ | ВЕКТОР-3 |
| Изготовитель | ООО "Петербургский завод измерительных приборов" (СПб ЗИП), г. Санкт-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 24.07.2024 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные электронные «ВЕКТОР-3» (далее счетчики) предназначены для учета в одно- или многотарифном режиме электрической активной или активной и реактивной энергии прямого или прямого и обратного направления в трех- и четырехпроводных сетях переменного тока номинальной частотой 50 Гц.
Принцип действия счётчиков основан на преобразовании входных сигналов тока и напряжения трёхфазной сети из аналогового представления в цифровое с помощью аналого -цифрового преобразователя. В качестве датчиков тока используются трансформаторы тока или шунты, в качестве датчиков напряжения - резистивные делители. По выборкам мгновенных значений напряжений и токов в каждой фазе производится вычисление средних, за период сети, значений полной (S), активной (Р) и реактивной (Q) мощности. По вычисленным значениям активной и реактивной мощности формируются импульсы телеметрии на выходе счётчика, наращиваются регистры текущих значений по каждому виду накопленной энергии и по действующему тарифу.
В состав счётчика входят микроконтроллер с аналого-цифровым преобразователем, энергонезависимое запоминающее устройство, цифровой интерфейс связи и оптопорт (у счетчиков с жидкокристаллическим индикатором), а также телеметрический выход. В счетчики дополнительно могут быть встроены как отдельные устройства модемы для передачи данных об энергопотреблении.
Телеметрический выход предназначен для поверки счётчиков и для использования их в автоматизированных системах сбора данных о потребляемой электроэнергии.
Микроконтроллер выполняет функции связи с энергонезависимой памятью для записи в неё данных о потребляемой электроэнергии, переключения тарифных зон как при подаче соответствующей команды по интерфейсу, так и по команде от внутреннего тарификатора, взаимодействия с отсчетным устройством, а также поддерживает интерфейсные функции связи с внешними устройствами по последовательному цифровому интерфейсу или оптическому каналу, а также со встроенными модемами.
Конструктивно счетчики выполнены в виде электронного модуля, размещенного в корпусе. Корпус состоит из цоколя с колодкой зажимов, кожуха и крышки колодки зажимов.
Конструкция корпуса обеспечивает степень защиты IP51 (по ГОСТ 14254-96) от попадания пыли и влаги внутрь корпуса.
Счетчики имеют модификации, отличающиеся по следующим параметрам:
- по типу учитываемой энергии: для учета активной или активной и реактивной энергии в прямом или в прямом и обратном направлении (двунаправленные);
- по типу отсчетного устройства: электромеханическое отсчетное устройство (ЭМОУ) или жидкокристаллический индикатор (ЖКИ);
- по классам точности, номинальным напряжениям, номинальным (базовым) и максимальным токам;
- по наличию дополнительных функций: профиль мощности, журнал событий, учет технических потерь, реле отключения нагрузки, электронная пломба, внешнее резервное питание;
- по типу встроенных модемов для передачи данных об энергопотреблении;
- по типу используемых в счетчике интерфейсов;
- по типу корпуса счетчика: корпус прямоугольный или на DIN - рейку.
Структура условного обозначения модификаций счетчиков ВЕКТОР-3 приведена в таблице 1 и 2.
Таблица 1
V3 ХХ М Т 2 -0Х Р О N D Х C I ХХХ
Тип корпуса: В01, В02 -прямоугольные; К01, К02 - на DIN-рейку_
IrDA-порт вместо оптопорта
Интерфейс CAN вместо RS485
Тип встроенного модема: L - PLC, G - GSM/GPRS, F- радиомодем
Внешнее резервное питание
Наличие электронной пломбы
Наличие встроенного реле отключения нагрузки
Наличие профиля мощности, журнала событий и учет технических потерь_
Модификации, подразделяемые по току, классу точности - приведены в таблице 2
напряжению и
Двунаправленный
Наличие встроенного тарификатора
Тип отсчетного устройства: М - ЭМОУ, отсутствие символа «М» - ЖКИ
Тип измеряемой энергии: А - активной, AR - активной и реактивной
Обозначение типа «ВЕКТОР-3»
Отсутствие символа в условном обозначении модификации счетчика означает отсутствие соответствующей функции.
Таблица 2
| Модификации счётчика (0Х) | Класс точности при измерении | Номинальное напряжение (Ином), В | Номинальный (базовый) ток ^омО-бХ А | Максимальный ток Iмакс, А | |
| активной энергии | Реактив ной энергии | ||||
| 00 | 0,5S | 1 | 3x57,7/100 | 5 | 10 |
| 01 | 1 | 2 | 3x230/400 | 5 | 60 или 100 |
| 02 | 1 | 2 | 3x230/400 | 10 | 100 |
| 03 | 0,5S | 1 | 3x230/400 | 5 | 10 |

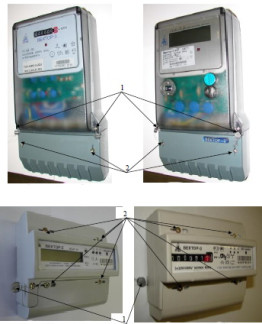

Позиция 1 - пломбы с оттиском знака поверки; позиция 2 - пломбы с оттиском знака энергоснабжающей организации.
Программное обеспечение счетчиков состоит из встроенного программного обеспечения (ВПО) и прикладной программы для ПК. Программа ВПО записывается в энергонезависимую память программ микроконтроллера на этапе производства счётчиков и не может быть изменена через внешние порты счётчика. После записи программы, в микроконтроллере устанавливается бит защиты, предотвращающий считывание или изменение программы. Доступ к ВПО возможен только после удаления пломбы поверителя и разборки корпуса.
ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Обмен данными с внешними устройствами, в зависимости от исполнения счётчика, осуществляется через интерфейсы:
- оптический порт по ГОСТ Р МЭК 61107 - 2001 или IrDA-порт;
- проводной интерфейс RS485;
- беспроводные интерфейсы PLC-модем, GSM модем.
Программирование счётчиков производится с помощью программы «Конфигуратор счетчиков электрической энергии ВЕКТОР-3», которая предназначена для связи счетчика с ПК. Метрологически значимых функций эта прикладная программа не выполняет. Идентификационные данные ПО счётчиков указаны в таблице 3.
Таблица 3
| Наименование программного обеспечения | Идентификацио нное наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Счетчик электроэнергии ВЕКТОР-3. | В946.003.000 П | 4.0.х* | 0D9B40E1CAD6F 9AF844AEFB039 9774F9** | MD5 |
| Конфигуратор счетчиков электрической энергии ВЕКТОР-3 | В946.003.000П1 | 3.0.47 | F728C6A7987443 7611156DA1AF2 3F145 | MD5 |
Примечание, где х* > 9;
** для версии 4.0.9.
Уровень защиты программного обеспечения счетчика от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010 - «С».
Влияние программного обеспечения счетчика учтено при нормировании метрологических и технических характеристик.
Основные метрологические и технические характеристики счетчиков приведены в таблице 4
Таблица 4
| Наименование характеристики | Значение характеристики |
| Класс точности при учете активной энергии Класс точности при учете реактивной энергии | 0,5 S (по ГОСТ 31819.22-2012) или 1 (по ГОСТ 31819.21-2012) 1 или 2 (по ГОСТ 31819.23-2012) |
| Номинальное значение тока (1ном) для счётчиков трансформаторного включения, А | 1 или 5 |
| Базовое значение тока (1б) для счётчиков непосредственного включения, А | 5 или 10 |
| Максимальное значение тока (1макс), А | 7,5; 10; 50; 60; 100 |
| Номинальное значение фазного напряжения (ином), В | 57,7 или 230 |
| Передаточные числа по электрическому испытательному выходу и импульсному выходному устройству, имп/кВт-ч | от 50 до 160000 |
| Номинальное значение частоты сети, Гц | 50 |
| Предел основной абсолютной погрешности хода часов во включенном состоянии счетчика при нормальной температуре, с/сутки, не более | ± 0,5 |
| Полная (активная) мощность, потребляемая в каждой цепи напряжения счётчика, В • А (Вт), не более При наличии модема (PLC, GSM/GPRS) дополнительная полная (активная) мощность, потребляемая по фазе 1, В • А (Вт), не более | 10 (2) 15 (1,5) |
| Полная мощность, потребляемая каждой цепью тока, В А, не более | 0,3 |
| Количество тарифов, не менее | 8 |
| Масса счётчика, кг, не более | 1,5 кг |
| Габаритные размеры (высота х ширина х глубина),мм, не более: - в прямоугольных корпусах В01, В02 - в корпусе на DIN-рейку К01, К02 | 300 х 185 х 75 118 х 125 х 70 |
| Средняя наработка счётчика на отказ, часов | 150000 |
| Средний срок службы счётчика до капитального ремонта, лет | 30 лет. |
Условия применения:
Рабочий диапазон температур, °С от минус 40 до 55
Относительная влажность воздуха, не более 95% при 30 °С
Значение стартовых токов в зависимости от класса точности и типа включения счетчика приведены в таблице 5.
Таблица 5
| Тип включения счетчика | Класс точности счетчиков | |||
| 1 (по ГОСТ 31819.11-2012) | 0,5S (по ГОСТ 31819.22-2012) | 1 (по ГОСТ 31819.23-2012) | 2 (по ГОСТ 31819.23-2012) | |
| Непосредственное | 0,004 k | 0,001 k | 0,004 I6 | 0,005 k |
| Трансформаторное | 0,002 !ном | 0,001 !ном | 0,002 !ном | 0,003 !ном |
Знак утверждения типа наносят на щиток счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатационной документации типографским способом.
Комплект поставки счетчика приведен в таблице 6 Таблица 6
| Обозначение документа | Наименование и условное обозначение | Кол. |
| Счётчик электрической энергии трехфазный электронный «ВЕКТОР-3» в потребительской таре | 1 | |
| В 946.003.000 ПС | Паспорт | 1 |
| В 946.003.000 РЭ | Руководство по эксплуатации (для счетчиков модификаций AR, ART, ART2) | 1 |
| В 946. 021. 000* | Преобразователь интерфейсов «ВЕКТОР 21» | 1 |
| В 946.003.000-01 ПМ* | Методика поверки | 1 |
| * Поставляется по отдельному заказу организациям, производящим поверку и эксплуатацию счётчиков. | ||
осуществляется в соответствии с документом «Счетчики электрической энергии трехфазные электронные «ВЕКТОР-3». Методика поверки В 946.003.000-01 ПМ», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в августе 2014 г.
Основное оборудование для поверки:
установка поверочная универсальная УППУ-МЭ 3.1, Uh=220 В, 1Н= 0,05; 0.1; 0,25; 0,5; 1; 2,5; 5; 10; 50 и 100 А, ПГ измерения напряжения ±[0,02 + 0,01 I (Uh/U) -1| ] %, погрешность измерения тока ±[0,02 + 0,01 I (Ih/I) -1| ] %.
отсутствуют.
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным электронным «ВЕКТОР-3»
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии».
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2».
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S».
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот от 20 до 1106 Гц.
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц. ГОСТ 8.551-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц.
ТУ 4228-003-94633680-2014 «Счетчики электрической энергии трехфазные электронные ВЕКТОР-3».
