Анализаторы утечек природного газа HI FLOW, 34210-14

Назначение

Анализаторы утечек природного газа "HI FLOW" (далее - анализаторы) предназначены для измерений объемной доли метана и оценки утечек при транспортировании природного газа из трубной арматуры, золотниковых и компрессорных уплотнений в магистральных линиях, хранилищах и компрессорных станциях для природного газа.

Описание

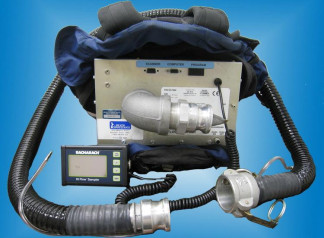

Анализаторы утечек природного газа конструктивно представляют собой портативные измерительные комплексы, включающие датчик метана, насос, камеру для измерений содержания метана и скорости газового потока, запорно-регулировочный клапан, а также зонд для отбора проб воздуха. Наконечники различной формы позволяют локализовать место предполагаемой утечки газа для более эффективного отбора потока вытекающего газа.

Выделяющийся газ с помощью насоса подается в измерительную камеру на чувствительные элементы датчиков метана и скорости потока. Массовый расход природного газа в пересчете на СН4 в газовоздушной смеси определяется с помощью специальной программы. Предусмотрена периодическая градуировка датчиков метана. Интенсивность утечки определяется расчетным путем.

Управление прибора осуществляется при помощи ручного блока, содержащего жидкокристаллический индикатор (ЖКИ), контрольный узел с четырьмя кнопками и присоединенный к главному блоку спиральный шнур длиной 2м.

Электрическое питание прибора осуществляется от никель-металлгидридных батарей, обеспечивающих до 4,5 ч непрерывной работы при температуре 20 0С.

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 1

Анализаторы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты «А» по МИ 3286-2010 (не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных).

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений объемной доли метана, %    от 0 до 2,2

Пределы допускаемой абсолютной погрешности измерений, %    ± 0,2

Габаритные размеры, мм, не более    457х305х178

Масса, кг, не более    10

Условия эксплуатации:

температура окружающего воздуха, °С    от 0 до плюс 50

относительная влажность воздуха (без конденсации), %    от 5 до 95

напряжение питания постоянного тока (блок батарей), В, не более    4,8

Знак утверждения типа

наносится на анализатор способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Анализатор утечек природного газа "HI FLOW".

Зонд для отбора пробы - 1 шт.

Зарядная батарея - 2 шт.

Зарядное устройство с блоком питания - 1 шт.

Блок управления - 1 шт.

Фланцевый бандаж - 1 шт.

Мешок-ловушка - 1 шт.

Насадка со скошенным соплом - 1 шт.

Мешочный патрубок с пакетом мешков разного пользования - 1 шт.

Гофрированный наконечник - 1 шт.

Вильчатый наконечник - 1 шт.

Пробоотборник фонового газа с 3-мя портами - 1 шт.

Руководство по эксплуатации - 1 экз.

Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 34210-14 "Инструкция. Анализаторы утечек природного газа "HI FLOW". Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" 13 декабря 2013 г. и входящему в комплект поставки.

Основные средства поверки: ГСО № 3907-87.

Сведения о методах измерений

приведены в руководстве по эксплуатации анализаторов утечек природного газа "HI FLOW".

Нормативные документы, устанавливающие требования к анализаторам утечек природного газа "HI FLOW”

ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

Техническая документация фирмы "Bacharach, Inc.", США.

Рекомендации к применению

- осуществление производственного контроля за соблюдением соответствия промышленной продукции обязательным требованиям, установленным законодательством Российской федерации.
