| Номер в госреестре | 34294-12 |
| Наименование СИ | Анализаторы инфракрасные |
| Обозначение типа СИ | SpectraStar |
| Изготовитель | "Unity Scientific", США |
| Год регистрации | 2012 |
| Срок свидетельства | 11.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы инфракрасные «SpectraStar» (далее анализаторы) предназначены для измерений массовых долей компонентов (показателей качества) в сельскохозяйственных материалах.
Принцип действия анализатора основан на методе спектроскопии в ближней инфракрасной области в диапазоне длин волн 680 - 2500 нм (в зависимости от модели анализатора).
Анализатор работает в режиме диффузного отражения или прохождения-отражения и предназначен для быстрого, неразрушающего, многокомпонентного анализа веществ (продуктов). Измерение спектральных коэффициентов диффузного отражения производится на определенных аналитических длинах волн. В анализаторе используется запатентованная автоматическая настройка длин волн при каждом сканировании без участия пользователя - через каждые 30 минут работы происходит автоматическая корректировка.
При облучении материала пробы очень узкой полосой света при определенной длине волны в ближней ИК-области, можно оценить содержание компонента в исследуемой пробе с использованием соответствующих калибровочных уравнений.
Анализаторы поставляются в четырех моделях: «SpectraStar» 2200, 2400, 2500, 2500x со спектральными диапазонами длин волн (1100 - 2200) нм, (1200-2400) нм, (1100-2500) нм, (680-2500) нм соответственно. Модели 2200, 2400 выпускаются в двух конфигурациях: с дро-вером (кюветным отделением) и с окном в верхней части анализатора (с вращением и без вращения кюветы). Модели 2500, 2500х выпускаются в конфигурации с окном в верхней части анализатора. Внешних отличий между приборами разных моделей (с разными спектральными диапазонами), но одной конфигурации - нет.
Конструктивно анализаторы с дровером представляют собой моноблок, на верхней панели которого расположены: цветной сенсорный экран, на который выводятся результаты измерений. Кюветное отделение анализатора - двухпозиционный дровер - находится в нижней части моноблока. Анализаторы с окном представляют собой моноблок, на верхней панели которого расположен дисплей с цветным сенсорным экраном и кюветное отделение - окно с адаптером. Конфигурация кюветного отделения дает возможность использовать несколько типов кювет для образцов.
Анализируемый образец засыпают в кювету, которая в свою очередь помещается в дровер анализатора или на прозрачное окно на верхней панели моноблока. Имеется большое разнообразие кювет для различных типов продуктов. Механизм вращения образца используется для усреднения спектров, снятых с различных участков поверхности образца.
На задней панели расположены: кнопка «Вкл./Выкл.», разъемы для подключения трех встроенных USB-портов и одного LAN-порта, клавиатуры и мыши.
Программное обеспечение (далее ПО) «InfoStar» предназначено для анализаторов инфракрасных «SpectraStar» и работает под управлением операционной системы Windows, установленной на встроенный компьютер прибора.
Основные функции ПО: регистрация спектра и расчет результатов анализа образца, хранение спектров и результатов анализа.
Идентификационные данные ПО представлены в таблице 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| InfoStar | InfoStar | v 3.10.0 | - | - |
Программное обеспечение можно идентифицировать после включения прибора. Наименование программного обеспечения и номер версии (идентификационный номер) программного обеспечения размещен в идентификационном сообщении.
ПО имеет функцию резервного копирования и восстановления критически важных настроек системы.
Защита программного обеспечения от непреднамеренного и преднамеренного изменения соответствует уровню А по МИ 3286-2010.

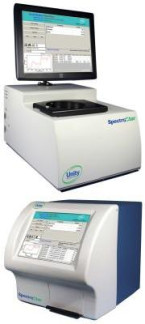

Фото общего вида анализатора представлено на рисунке 1.
| Наименование характеристики | Значение характеристики |
| 1 Диапазон измерений (установки) длин волн, нм | от 680 до 2500 |
| 2 Пределы допускаемой абсолютной погрешности установки длин волн, нм | ±5,0 |
| 3 Предел допускаемого среднеквадратического отклонения случайной составляющей погрешности результатов измерений спектральных коэффициентов диффузного отражения, % | 0,20 |
| 4 Диапазон измерений показателей качества (содержания компонента), С, % массовой доли влаги - в зерновых - в масличных культурах - в продуктах переработки зерновых и масличных культур - в комбикормах массовой доли сырого протеина (белка) - в зерновых и продуктах переработки зерна - в масличных культурах - в комбикормах количества сырой клейковины - в зерновых массовой доли сырого жира - в масличных культурах - в комбикормах массовой доли сырой клетчатки - в комбикормах | от 6 до 20 от 5 до 20 от 7 до 16 от 5 до 15 от 8 до 18 от 30 до 40 от 15 до 45 от 16 до 32 от 15 до 50 от 1,5 до 15 от 2 до 15 |
| 5 Пределы допускаемой абсолютной погрешности результатов измерений показателей качества (содержания компонентов), А, % массовой доли влаги массовой доли сырого протеина (белка) - в зерновых, продуктах переработки, масличных культурах - в комбикормах количества сырой клейковины массовой доли сырого жира - в масличных культурах - в комбикормах массовой доли сырой клетчатки - в комбикормах | ± 0,6 ± 0,6 ± (1,095+0,032-С) ± 2,0 ±0,6 ± (1,095+0,032-С) ± (0,77+0,041-С) |
| 6 Время единичного измерения, с, не более | 60 |
| 7 Время установления рабочего режима после его включения, мин, не более | 60 |
| 8 Сопротивление электрической изоляции, МОм, не менее | 20 |
| 9 Потребляемый ток, А, не более | 1 |
| 10 Габаритные размеры, мм, не более | 343x355x394 |
| 11 Масса, кг, не более | 17,3 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более напряжение питания при частоте (50±1) Гц, В | от 10 до 40 85 220±10 % |
наносится на титульный лист руководства по эксплуатации графическим способом и на лицевую панель влагомера методом шелкографии.
| Наименование | Количество |
| Анализатор инфракрасный «SpectraStar» (со встроенным компьютером) | 1 |
| Дисплей с сенсорным экраном (для конфигурации с окном в верхней части анализатора) | 1 |
| Держатель адаптера для кювет с вставкой для большой кюветы (для конфигурации с окном в верхней части анализатора) | 1 |
| “Y” разветвитель (для подсоединения мышки и клавиатуры к анализатору) | 1 |
| Мини-клавиатура | 1 |
| Оптическая мышь | 1 |
| VGA кабель для монитора (для конфигурации с окном в верхней части анализатора) | 1 |
| USB кабель для сенсорного экрана | 1 |
| Флэш-накопитель (Flash Drive) | 1 |
| Кабели питания (для прибора и монитора) | |
| Руководство по эксплуатации | 1 |
| Транспортная упаковка | 1 |
| Вращающаяся кювета (для неразмолотых семян или зерен и плохо размолотых продуктов) | |
| Набор для заполнения вращающейся кюветы (лоток, лопаточка, кисточка) | 1 |
| Адаптер для различных типов кювет (для конфигурации с окном в верхней части анализатора) | 1 |
| Дополнительные устройства и принадлежности* | |
| Невращающаяся кювета для порошкообразных продуктов | |
| Набор для заполнения невращающейся кюветы (лоток, лопаточка, кисточка) | 1 |
| Кювета для анализа жидкостей | 1 |
| USB модем | 1 |
| USB принтер | 1 |
| Пишущий оптический USB дисковод | 1 |
| Бесперебойный блок питания со стабилизацией напряжения | 1 |
*- поставляется по требованию потребителя по отдельному заказу
осуществляется по документу ГОСТ Р 8.593-2002 «ГСИ. Анализаторы состава зерна и кормов инфракрасные. Методика поверки».
Эталоны, используемые при поверке:
- комплект мер диффузного отражения ХС-1010, спектральный диапазон от 400 нм до 2600 нм, диапазон значений спектральных коэффициентов диффузного отражения (СКДО) от 2 % до 60 %; абсолютная погрешность измерения СКДО мер ± 1,0 %;
- установки измерительные эталонные 1 разряда массовой доли влаги в твердых веществах и материалах типа ЭУВТ-1, УВТО-М, УВТО-1М по ГОСТ Р 8.681-2009 с относительной погрешностью 50=(2,5 - 0,6) % в диапазоне измерений массовой доли влаги сельскохозяйственных материалов от 5 % до 20 %;
- СО массовой доли влаги зерна 2-го разряда (ГСО 8990 - 2008) с абсолютной погрешностью аттестованного значения СО при Р=0,95, не более:
0,2 % в диапазоне измерений от 7,0 % до 18,0 %;
0,3 % в диапазоне измерений от 18,0 % до 25,0 %.
- СО массовой доли влаги в продуктах переработки зерна (ГСО 9564-2010) с абсолютной погрешностью аттестованного значения ±0,2 % в диапазоне от 7,0 % до 16,0 %;
- СО состава зерна и продуктов его переработки (ГСО 9734-2010)с абсолютной погрешностью аттестованного значения СО при Р=0,95: массовой доли влаги в диапазоне от 7 %
до 18 % ± 0,2 %, от 18 % до 25% ±0,3 %; массовой доли белка в диапазоне от 5 % до 16 % ±0,25 %, от 16 % до 31 % ± 0,3 %, от 31 % до 50 % ± 0,35 %;
- Государственный вторичный эталон единиц массовой доли и массовой (молярной) концентрации компонентов в твердых и жидких веществах и материалах на основе объемного титриметрического метода анализа ГВЭТ 176-1-2010, при передаче размера единицы массовой доли компонентов в твердых и жидких веществах и материалах в диапазоне от 0,05 % до 100 %: среднее квадратическое отклонение результата измерений S0 от 0,02 % до 0,4 % при проведении 10 независимых измерений в зависимости от диапазона измерений, неисключенная систематическая погрешность 9о от 0,34 % до 0,61 % в зависимости от диапазона измерений;
- образцы веществ, значения показателей качества (содержания компонента) в которых определено по ГОСТ 13586.1-68, ГОСТ 10857-64, ГОСТ 13496.15-97.
- СО состава комбикорма полнорационного для бройлеров (ГСО 9625-2010) с абсолютной погрешностью аттестованного значения азота ±0,25 %, сырой клетчатки ±0,20 %.
Методики измерений входят в состав эксплуатационной документации.
Нормативные документы, устанавливающие требования к анализаторам инфракрасным «SpectraStar»
1 ГОСТ Р 8.681-2009 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах.
Анализаторы инфракрасные «SpectraStar» применяют вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 112 |
| Поверителей | 4 |
| Актуальность данных | 19.09.2024 |
