| Номер в госреестре | 34309-14 |
| Наименование СИ | Проекторы измерительные |
| Обозначение типа СИ | 302, 303, 304 и 172 |
| Изготовитель | "Mitutoyo Corporation", Япония |
| Год регистрации | 2014 |
| Срок свидетельства | 15.02.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Проекторы измерительные серий 302, 303, 304 и 172 (далее - проекторы) предназначены для двумерных измерений линейных профилей и элементов поверхностей деталей в проходящем свете.
Действие проектора основано на принципе сравнения изображения контуров контролируемой детали с чертежом или шаблоном, помещённом на экране и выполненном в том же масштабе, что и масштаб проекции, либо путём совмещения изображения контуров объекта с перекрестием экрана и последующими измерениями. При этом для нахождения координат точки на детали необходимо совместить неподвижное перекрестие на экране проектора с изображением искомого элемента детали, проецируемым на экран.
Перемещения детали осуществляются с помощью подвижного измерительного стола, имеющего возможность перемещаться в перпендикулярных друг другу направлениях, вдоль осей координат X и Y проектора.
Определение линейных и угловых параметров элементов детали, осуществляется с помощью измерительных программных функций прибора на основе измеренных координат точек на элементах детали.
В корпусе проектора установлены следующие компоненты: оптическая система, электрическая и осветительная системы, устройство для крепления объективов, проекционный стеклянный экран, устройство для отсчета углов и маховичок поворота экрана. В корпусе также установлен измерительный стол, перемещающийся вручную. Перемещение стола регистрируется оптико-электронными датчиками. Источником света служит галогенная лампа. Оптическая система проектора позволяет получить изображение измеряемой детали на экране в проходящем или отраженном свете.
Проекторы измерительные серий 302, 303 и 304 имеют вертикальную оптическую систему, серии 172 - горизонтальную оптическую систему.

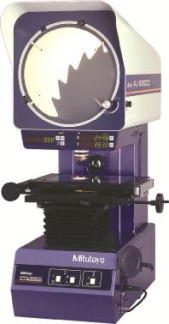

Проекторы серии 302 изготавливают четырех моделей, отличающихся геометрическими размерами измерительного стола, наличием микрометрических головок Digimatic и встроенных линейных шкал, маркируемых PJ-A3000.
Проекторы серии 303 в зависимости от размеров измерительного стола и от типа привода (механического или ручного) изготавливают четырех моделей, маркируемых PJ-H30. Особенностью проекторов серии 303 является прямое изображение, получаемое на экране, в сериях 302, 304 и 172 - изображение инвертированное.
Проекторы серии 304 изготавливаются в напольном исполнении с большим экраном (0 508 мм), маркируемых PV-5100.
Проекторы серии 172 изготавливают двух моделей: PH-3500 оснащенных нониусной шкалой и PH-A14 оснащенных цифровой шкалой, отличающихся геометрическими размерами измерительного стола
е
(а) (б) Рисунок 4 - Проектор измерительный серии 172: а) типа PH-3500; б) типа PH-A14
Таблица 1
| Серия 302 | ||||
| Диапазон измерений длины, мм: - по оси X - по оси Y | от 0 до 50 от 0 до 50 | от 0 до 100 от 0 до 100 | от 0 до 150 от 0 до 50 | от 0 до 200 от 0 до 100 |
| Линейное увеличение, крат | 10 | 10 | 10 | 10 |
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | ±(3 + 0,1L), где L - измеряемая длина, мм | |||
| Допускаемое относительное отклонение увеличения (контурная подсветка), % | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Разрешение, мм | 0,001 | 0,001 | 0,001 | 0,001 |
| Проецируемое изображение | Инвертированное | |||
| Диаметр экрана, мм | 315 | 315 | 315 | 315 |
| Измерительное устройство | Микрометрич еские головки Digimatic | Встроенные линейные шкалы | Встроенные линейные шкалы | Встроенные линейные шкалы |
| Требование к электропитанию | Напряжение 220± 15 В Частота 55±5 Гц | Напряжение 220±15 В Частота 55±5 Гц | Напряжение 220± 15 В Частота 55±5 Гц | Напряжение 220± 15 В Частота 55±5 Гц |
| Масса, кг, не более | 107 | 112 | 116 | 140 |
| Габаритные размеры, мм - длина - ширина - высота | 400 742 1093 | 400 742 1093 | 400 742 1093 | 400 742 1093 |
Таблица 2
| Серия 303 | ||||
| Диапазон измерений длины, мм: - по оси X - по оси Y | от 0 до 100 от 0 до 100 | от 0 до 200 от 0 до 100 | от 0 до 200 от 0 до 170 | от 0 до 300 от 0 до 170 |
| Линейное увеличение, крат | 10 | 10 | 10 | 10 |
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | ± (3+0,02L), где L - измеряемая длина, мм | |||
| Допускаемое относительное отклонение увеличения (контурная подсветка), % | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Разрешение, мм | 0,001 | 0,001 | 0,001 | 0,001 |
| Проецируемое изображение | Прямое | Прямое | Прямое | Прямое |
| Диаметр экрана, мм | 307 | 308 | 309 | 310 |
| Измерительное | Высокоточные | Высокоточные | Высокоточные | Высокоточные |
| устройство | цифровые | цифровые | цифровые | цифровые |
| шкалы | шкалы | шкалы | шкалы | |
| Напряжение | Напряжение | Напряжение | Напряжение | |
| Требование к | 220± 15 В | 220± 15 В | 220±15 В | 220±15 В |
| электропитанию | Частота | Частота | Частота | Частота |
| 55±5 Гц | 55±5 Гц | 55±5 Гц | 55±5 Гц | |
| Масса, кг, не более | 176 | 178 | 205 | 212 |
| Габаритные размеры, мм - длина | 529 | 635 | 632 | 757 |
| - ширина | 796 | 796 | 869 | 907 |
| - высота | 1090 | 1090 | 1090 | 1090 |
Таблица 3
| Серия 304 | Серия 172 | ||
| Диапазон измерений длины, мм: - по оси X - по оси Y | от 0 до 200 от 0 до 100 | от 0 до 203 от 0 до 102 | от 0 до 254 от 0 до 152 |
| Линейное увеличение, крат | 10 | 10 | 10 |
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | ± (3+ 0,04L), где L - измеряемая длина, мм | Ось X: ± (6+L/15) Ось Y: ± (6+3L/15), где L - измеряемая длина, мм | |
| Допускаемое относительное отклонение увеличения (контурная подсветка), % | ±0,1 | ±0,1 | ±0,1 |
| Разрешение, мм | 0,001 | 0,001 | 0,001 |
| Проецируемое изображение | Инвертированное | Инвертированное | Инвертированное |
| Диаметр экрана, мм | 508 | 365 | 353 |
| Измерительное устройство | Встроенные линейные шкалы | Встроенные линейные шкалы | Встроенные линейные шкалы |
| Требование к электропитанию | Напряжение 220± 15 В Частота 55±5 Гц | Напряжение 220± 15 В Частота 55±5 Гц | Напряжение 220±15 В Частота 55±5 Гц |
| Масса, кг, не более | 210 | 140 | 150 |
| Габаритные размеры, мм - длина - ширина - высота | 770 1073 1627 | 612 1240 1158 | 460 1138 1170 |
Знак утверждения типа наносят на корпус проектора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4
| Наименование | Количество |
| Проекторы измерительные | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 34309-14 «Проекторы измерительные серий 302, 303, 304 и 172. Методика поверки», утвержденным ФГУП «ВНИИМС» в феврале 2014 г.
Основные средства поверки:
- меры длины штриховые (стеклянные) 2-го разряда по ГОСТ Р 8.763-2011.
Метод измерений приведен в разделе «Эксплуатация» Руководства по эксплуатации соответствующей серии.
Нормативные и технические документы, устанавливающие требования к проекторам измерительным серий 302, 303, 304 и 172
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы Mitutoyo Corporation, Япония
