Меры для поверки измерителей дыхательного объема (модели легких пневматические электронные) МЛП-1Э, МЛП-2Э, 34564-13

Назначение

Меры для поверки измерителей дыхательного объема (модели легких пневматические электронные) МЛП-1Э, МЛП-2Э предназначены для измерения дыхательного объёма при проведении испытаний волюметров и аппаратов искусственной вентиляции лёгких (далее аппаратов ИВЛ), при поверке волюметров и для имитации физических характеристик (растяжимости, пневматического сопротивления) органов дыхания взрослого человека (МЛП-1Э), органов дыхания детей (МЛП-2Э).

Описание

Меры для поверки измерителей дыхательного объема (модели легких пневматические электронные) МЛП-1 Э, МЛП-2Э (далее - модели лёгких) представляют собой замкнутую емкость с объемом, существенно большим по отношению к среднему дыхательному объему человека. При вводе дыхательного объема в емкость в ней повышается давление. Измеритель объема с помощью встроенного датчика определяет разность давлений и по этой разности с учетом объема емкости определяет введенный дыхательный объем, значение которого выводится на цифровое табло.

Основными элементами модели легких являются: ёмкость, втулка (дюза), установленная на входном патрубке ёмкости, а также измеритель объёма, датчик которого воспринимает давление воздуха в ёмкости.

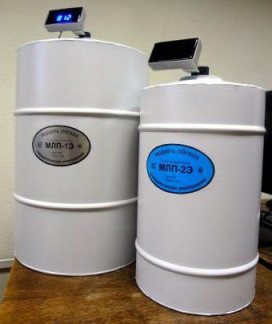

Общий вид мер для поверки измерителей дыхательного объема (модели лёгких пневматических электронных) МЛП-1Э, МЛП-2Э показан на рисунке 1.

Диапазон измерений дыхательного объёма, л

для МЛП-1Э    0,2 - 2,4

для МЛП-2Э    0,08 - 1,0 Пределы допускаемой относительной погрешности измерений дыхательного объёма, %

для дыхательных объёмов в диапазоне от 0,08 л до 0,2 л    ±3

для дыхательных объёмов в диапазоне от 0,2 л (включ.) до 2,4 л    ±2

Относительное значение снижения давления (герметичность), %, не более    3 Растяжимость при атмосферном давлении 98,1 кПа, мл/см вод.ст.

для МЛП-1Э    50±2,5

для МЛП-2Э    20±1 Пневматическое сопротивление, см вод. ст.-с/л

для МЛП-1Э при расходе (2±0,2) л/с    5±1

для МЛП-2Э при расходе (1±0,1) л/с    20±4

Время установления рабочего режима, мин    10±0,1

Питание от сети переменного тока частотой 50 Гц и напряжением, В    220±22

Потребляемая мощность, В А, не более    10 Масса блоков модели лёгких, кг, не более:

-    ёмкости для МЛП-1Э    6

-    ёмкости для МЛП-2Э    4

-    измерителя объёма    0,2

-    сетевого адаптера    0,4

Габаритные размеры блоков модели лёгких, мм, не более:

-    ёмкости для МЛП-1Э

0370x600

0270x480

60x100x55

90x50x95

5

15 - 25 до 80 84 - 106,7

-    ёмкости для МЛП-2Э

-    измерителя объёма

-    сетевого адаптера Средний срок службы, лет, не менее Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность при 25 °С, %

-    атмосферное давление, кПа

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус ёмкости моделей лёгких в виде наклейки.

Комплектность

В комплект поставки каждой модели лёгких входят:

Поверка

осуществляется по методике «Меры для поверки измерителей дыхательного объема (модели легких пневматические электронные) МЛП-1Э, МЛП-2Э. Методика поверки», изложенной в приложении А к Руководству по эксплуатации АРГБ.408837.002 РЭ и утверждённой ГЦИ СИ ФБУ «Тест-С.-Петербург» 16.10.2012 г.

Перечень эталонов, применяемых при поверке:

-    дозатор поршневой ДП-2,4, диапазон измерений дыхательного объема 0,2 - 2,4 л, ПГ ±0,5 %;

-    дозатор поршневой ДП-1,0, диапазон измерений дыхательного объема 0,08 - 1,0 л, ПГ ±1,0 % в диапазоне (0,08 - 0,2) л, ПГ ±0,5 % в диапазоне (0,2 - 1,0) л;

-    линейка измерительная металлическая ГОСТ 472-75, предел измерения 1000 мм, ЦД 1 мм.

Сведения о методах измерений

Методика измерений приведена в Руководстве по эксплуатации «Меры для поверки измерителей дыхательного объема (модели легких пневматические электронные) МЛП-1Э, МЛП-2Э» АРГБ.408837.002 РЭ.

Нормативные и технические документы, устанавливающие требования к мерам для поверки измерителей дыхательного объема (моделям лёгких пневматическим электронным) МЛП-1Э, МЛП-2Э

1.    ТУ 4213-004-48019724-2012 «Меры для поверки измерителей дыхательного объема (модели легких пневматические) МЛП-1Э, МЛП-2Э. Технические условия».

2.    АРГБ.408837.002 РЭ Приложение А к РЭ «Меры для поверки измерителей дыхательного объема (модели легких пневматические электронные) МЛП-1Э, МЛП-2Э. Методика поверки».

Рекомендации к применению

-    выполнение работ по оценке соответствия промышленной продукции других видов, а также иных объектов, установленным законодательством Российской Федерации обязательным требованиям;

-    выполнение работ и услуг по обеспечению единства измерений.
