Сигнализаторы загазованности взрывозащищенные СГС-902, 34684-13

Назначение

Сигнализаторы загазованности взрывозащищенные СГС-902 предназначены для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (метан, пропан, бутан, ацетилен, ацетон) и массовой концентрации вредных газов (оксид углерода, сероводород, диоксид серы, диоксид азота) в воздухе и выдачи сигнализации о превышении установленных значений.

Описание

Сигнализаторы загазованности взрывозащищенные СГС-902 (в дальнейшем сигнализаторы) представляют собой стационарные приборы непрерывного действия.

Конструктивно сигнализаторы состоят из источника питания БП-902, устройства порогового двухканального УПЭС-902 и подключаемых к нему датчиков газовых термокаталитических ДГТ-902 и/или электрохимических ДГЭ-902.

Связь между датчиками и УПЭС-902 осуществляется посредством унифицированного аналогового токового сигнала (4-20) мА.

Датчики ДГТ-902 и ДГЭ-902 имеют два варианта исполнения:

а)    со встроенным пороговым устройством, настроенным на второй (аварийный) порог срабатывания звуковой и световой сигнализации;

б)    без встроенного порогового устройства.

Сигнализаторы, содержащие датчики ДГТ-902 и ДГЭ-902 со встроенным пороговым устройством могут поставляться без УПЭС-902 и БП-902.

Способ отбора пробы - диффузионный.

Принцип действия сигнализаторов:

-    с датчиками ДГТ-902 - термокаталитический;

-    с датчиками ДГЭ-902 - электрохимический.

Сигнализаторы обеспечивают световую и звуковую сигнализацию, управляющие сигналы в виде замыкания "сухих" контактов реле при достижении концентрации двух фиксированных пороговых значений (предупредительная и аварийная сигнализация), а также цифровой выходной сигнал по интерфейсу RS-232 и RS-485.

Датчики выполнены во взрывозащищенном исполнении с видом взрывозащиты «искробезопасная электрическая цепь» по ГОСТ Р 51330.10 и «взрывобезопасная оболочка» по ГОСТ Р 51330.1. УПЭС-902 имеет встроенные барьеры искрозащиты. Маркировка взрывозащиты составных частей сигнализаторов:

-    1ExibdIIBT6 - ДГТ-902;

-    1ExibIIBT6 - ДГЭ-902;

-    [Exib]IIB для УПЭС-902.

По защищенности от влияния пыли и воды конструкция сигнализаторов соответствует степени защиты по ГОСТ 14254-96:

-    датчики ДГТ-902, ДГЭ-902 - IP 54;

-    УПЭС-902 - IP 20.

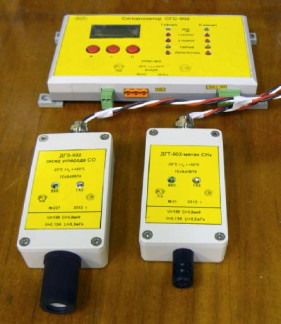

Внешний вид сигнализаторов приведен на рисунке 1

Программное обеспечение

Сигнализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Программное обеспечение сигнализаторов идентифицируется по запросу через интерфейс RS-232 или RS-485.

Программное обеспечение выполняет следующие функции:

-    прием и обработку измерительной информации;

-    формирование выходного цифрового сигнала;

-    пересчет единиц измерения;

-    диагностику состояния аппаратной части.

Идентификационные данные программного обеспечения приведены в таблице 1.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик сигнализаторов. Уровень защиты встроенного программного обеспечения сигнализаторов от преднамеренных или непреднамеренных изменений "С" по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности сигнализаторов приведены в таблице 2.

Таблица 2

Примечания:

1)    пересчет значений концентрации определяемого компонента, выраженных в объемных долях, %, в % НКПР следует проводить с учетом значений, указанных в ГОСТ Р 51330.1999;    з

2)    пересчет результатов измерений, выраженных в единицах массовой концентрации (мг/м ) в единицы объемной доли (млн-1), осуществляется автоматически для нормальных условий эксплуатации;

3)    пределы допускаемой основной абсолютной погрешности сигнализатора по измерительным каналам довзрывоопасных концентраций горючих газов и паров нормированы при условии наличия в контролируемой среде только одного определяемого компонента;

4)    диапазон показаний для всех измерительных каналов с датчиками ДГТ-902 от 0 до 100 % НКПР.

2)    Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности    0,5.

3)    Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности    0,5.

4)    Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности воздуха в рабочих условиях эксплуатации на каждые 10°% от влажности при которой определялась основная погрешность, в долях от пределов допускаемой основной погрешности    0,5.

5)    Пределы допускаемой погрешности срабатывания порогового устройства УПЭС-902 и датчиков со встроенным пороговым устройством, в долях от пределов допускаемой основной погрешности    0,2.

6)    Пределы допускаемого изменения выходных сигналов сигнализаторов за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности    0,5.

7)    Время срабатывания сигнализации, с, не более:

-    для датчиков ДГТ-902    15;

-    для датчиков ДГЭ-902    60.

8)    Время прогрева сигнализатора, мин, не более    10.

9)    Электрическое питание сигнализатора осуществляется переменным током частотой

220+10

(50±1) Гц напряжением, В    -15.

10)    Потребляемая мощность, ВА, не более    12.

11)    Габаритные размеры и масса составных частей сигнализаторов представлены в таблице 3.

12)    Средняя наработка на отказ, ч    30000.

13)    Средний срок службы, лет    10.

Условия эксплуатации

-    диапазон температур окружающей среды, °С    от минус 20 до плюс 50;

-    диапазон относительной    влажности воздуха при температуре 40 С, %    от 0 3до 95;

-    диапазон атмосферного давления, кПа    от 84 до 117

-    мм рт. ст.    от 630 до 880.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист паспорта и руководства по эксплуатации и в виде таблички на корпус устройства порогового и датчиков.

Комплектность

Комплект поставки сигнализатора приведен в таблице 4. Таблица 4

Поверка

осуществляется по документу МП-242-1473-2012 «Сигнализаторы загазованности взрывозащищенные СГС-902. Методика поверки», утвержденному ГЦИ СИ ФГУП “ВНИИМ им. Д. И. Менделеева” 19 декабря 2012 г.

Основные средства поверки:

-    поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;

-    азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;

-    стандартные образцы газовых смесей состава метан - воздух (ГСО 3907-87), пропан -воздух (ГСО 3969-87, 3970-87), бутан - воздух (ГСО 9126-2008); ацетилен - азот (ГСО 92572008), оксид углерода - воздух (ГСО 3842-87, 3844-87, 3847-87), сероводород - воздух (ГСО 8368-2003, 9172-2008), диоксид серы - азот (ГСО 8372-2003), диоксид азота - азот (ГСО 8370-2003), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением;

-    k рабочий эталон 1-го разряда - комплекс ГГП-1 ШДЕК.418313.500 ТУ;

Лист № 7 Всего листов 7

- рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-Р.

Сведения о методах измерений

приведены в документе «Сигнализатор загазованности взрывозащищенный СГС-902. Руководство по эксплуатации. ЖСКФ.411711.004 РЭ», 2007 г.

Нормативные и технические документы, устанавливающие требования к сигнализаторам загазованности взрывозащищенным СГС-902

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

3    ГОСТ 27540-87 Сигнализаторы горючих паров и газов термохимические. Общие технические условия.

4    ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.

5    ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности.

6    ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

7    ЖСКФ 411711.004 ТУ Сигнализаторы СГС-902. Технические условия.

Рекомендации к применению

-    при выполнении работ по обеспечению безопасных условий и охраны труда;

-    при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
