Номер в госреестре | 34753-13 |
Наименование СИ | Измерители КСВН панорамные |
Обозначение типа СИ | Р2-135 |
Изготовитель | Акционерное общество «Научно-производственная компания «МЕРА»(АО «НПК «МЕРА»), г. Краснодар (срок свидетельства: 25.07.2029г.); ООО "РИП-Импульс", г. Краснодар (срок свидетельства: 13.07.2029г.) |
Год регистрации | 2013 |
Срок свидетельства | 23.08.2018 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Измерители КСВН панорамные Р2-135 (далее прибор) предназначены для измерения и панорамного отображения на экране индикатора частотных характеристик коэффициента стоячей волны по напряжению (КСВН) и модуля коэффициента передачи (усиления и ослабления) элементов коаксиального тракта сечением 7/3,04 мм и 3,5/1,52 мм.
Работа прибора основана на принципе сравнения сигналов при калибровке и измерении. При измерении коэффициента передачи прибор вычисляет отношение между калиброванным значением падающей мощности и прошедшей через четырехполюсник. При измерении КСВН прибор вычисляет отношение падающей мощности и отраженной мощности от четырехполюсника. Для измерения коэффициента передачи выполняется калибровка путем запоминания уровня падающей мощности при подключении датчика ослабления в обход четырехполюсника. Для измерения КСВН выполняется калибровка детектора, включенного во вторичный канал направленного моста, именуемого «датчик КСВН» при холостом ходе (ХХ) и коротком замыкании (КЗ) на его выходе.
Датчик ослаблений и датчик КСВН выполнены в виде внешних узлов и содержат в себе преобразователи мощности в цифровой сигнал. Калибровка датчиков производится вводом поправочных коэффициентов при выпуске из производства, которые сохраняются в энергонезависимом запоминающем устройстве датчика и учитываются при вычислении результатов измерений.
Измеренные значения параметров четырехполюсника, размерность и состояние прибора отображаются графическим жидкокристаллическим индикатором и могут выводится в интерфейс. Управление прибором осуществляется с помощью клавиатуры или командами, подаваемыми через интерфейс.

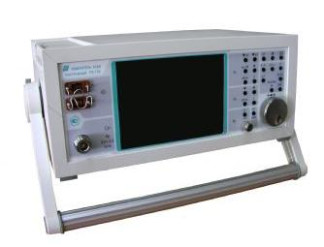

Конструктивно прибор выполнен в виде моноблока настольного исполнения. Общий вид прибора представлен на рисунке 1, схема пломбирования - на рисунке 2.
Программное обеспечение прибора, определяющее его метрологические характеристики, отсутствует.
Программное обеспечение осуществляет установку внутренней конфигурации составных частей измерителя, обеспечивая при этом соответствие режима его работы режиму, заданному оператором на лицевой панели или через интерфейс RS-232.
Программное обеспечение прибора записывается в память микроконтроллера на этапе производства и в процессе эксплуатации изменению не подлежит.
Защита программного обеспечения от непреднамеренных и преднамеренных действий соответствует уровню «А» по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1.
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения. |
Встроенное программное обеспечение измерителя КСВН панорамного Р2-135: - управляющий файл 1 - управляющий файл 2 - управляющий файл 3 - управляющий файл 4 - управляющий файл 5 - управляющий файл 6 * - проверка цифрового программному обеспече | работа 2.bat AVREAL32.bat FUSE.bat CIb hvco.hex 135WS21.hex KALIBR2.bat идентификатора н нию измерителя | версия 01.02.07 версия 01.02.07 версия 01.02.07 версия 01.02.07 версия 01.02.07 версия 01.02.07 е предусмотрена в | -* связи с отсутств | -* ием доступа к |
Диапазон рабочих частот прибора, ГГц от 0,01 до 2,50.
Пределы допускаемой относительной погрешности установки частоты выходного сигнала встроенного генератора, не более: в диапазоне частот 0,01-0,60 ГГц ± 1 • 10-4;
в диапазоне частот 0,60-2,50 ГГц ± 1 • 10-5.
В приборе обеспечиваются следующие
режимы перестройки частоты: ручная перестройка частоты;
автоматическая перестройка частоты с длительностью периодов 0,1; 1,0; 10,0 с; плавно регулируемая, автоматическая, с длительностью периода от 0,1 до 10,0 с. Максимальная полоса перестройки частоты не менее рабочего диапазона частот.
Минимальная полоса перестройки частоты, МГц 3.
Диапазон измерения КСВН для четырёхполюсников
для тракта сечением 7/3,04 от 1,03 до 5,0;
для тракта сечением 3,5/1,52 от 1,05 до 5,0.
Пределы допускаемой относительной погрешности измерения КСВН:
для KcmU не более 2,0, % ±3-KcrnU;
для KcmU от 2,0 до 5,0, % ±5-KcrnU.
Диапазон измерения модуля коэффициента передачи
четырёхполюсника с KcmU не более 1,2, дБ от минус 50 до плюс 30.
Пределы допускаемой относительной погрешности измерения модуля коэффициента передачи
четырёхполюсника с KcmU не более 1,2, дБ ±(0,04-А+0,3).
Примечание. KcmU - значение измеренного КСВН;
А - модуль значения измеренной величины в дБ.
Максимальная мощность выходного сигнала
в рабочем диапазоне частот, мВт, не менее 4.
Время установления рабочего режима, мин, не более 15.
Время непрерывной работы, ч, не менее 24.
Рабочие условия эксплуатации прибора:
- температура окружающего воздуха, °С от 5 до 40;
- относительная влажность, % до 90 при температуре 30 °С;
- атмосферное давление, мм рт. ст. от 630 до 800. Напряжение питания
от сети переменного тока (220±22) В частотой (50±1) Гц;
(115±5,75) В частотой (400+28-12) Гц.
Мощность, потребляемая прибором от сети
питания, В-А, не более 20.
Прибор обеспечивает работу с последовательным интерфейсом: по ГОСТ 23675-79 RS-232C (Е!А-232Е; ЕIА-232D) или RS-485.
Прибор обеспечивает следующие параметры надежности:
- средняя наработка на отказ, ч, не менее 20000;
- гамма-процентный ресурс при g = 90 %, ч, не менее 20000;
- гамма-процентный срок службы прибора при g = 80 %, лет, не менее 15;
- гамма-процентный срок сохраняемости при g = 80 %:
для отапливаемых хранилищ, лет, не менее 10;
для неотапливаемых хранилищ, лет, не менее 5;
- среднее время восстановления работоспособного состояния, мин., не более 150;
- вероятность отсутствия скрытых отказов прибора за межповерочный интервал 12 мес. при среднем коэффициенте
использования 0,23, не менее 0,9.
Габаритные размеры (длина х ширина х высота), мм, не более 326х225х129.
Масса прибора, кг, не более 4.
наносят на лицевую панель измерителя методом офсетной печати, на титульный лист формуляра - типографским способом.
Таблица 2 - Комплектность измерителя КСВН панорамного Р2-135
Обозначение | Наименование, тип | Кол-во | Примечание |
МЕРА.411228.002 | Измеритель КСВН панорамный Р2-135 | 1 | |
Запасные части и принадлежности | |||
МЕРА.685621.011 | Нуль-модемный кабель RS232 | 1 | Интерфейса RS-232Q «RS232» |
МЕРА.685621.013 | Кабель К1 | «К1» | |
Кабель сетевой SCZ- 1 | 1 | ||
ЕЭ4.852.673-06 | Кабель соединительный ВЧ | 1 | «W4» |
0Ю0.481 021 ТУ | Вставка плавкая ВПБ6-5 0,5 А 250 В | 1 | Размещена в сетевом фильтре |
ИСМК.323366.003 | Футляр | 1 | |
ИСМК.323366.004 | Футляр | 1 | |
МЕРА.411625.001 | Датчик КСВН | 1 | |
МЕРА.467732.002-06 | Датчик ослаблений | 1 | |
Лг5.437.002 | Короткозамыкатель | 1 | 7/3,04 мм |
ЦЮ5.437.007 | Короткозамыкатель | 1 | 3,5/1,52 мм |
Лг2.240.001 | Нагрузка согласованная | 1 | 3,5/1,52 мм |
Хв2.243.148 | Нагрузка согласованная | 1 | «НС-50 Q», 7/3,04 мм |
Хв2.243.157-03 | Аттенюатор резистивный | 1 | «10 dB», 7/3,04 мм |
Хв2.243.157-04 | Аттенюатор резистивный | 1 | «20 dB», 7/3,04 мм |
ЕЭ2.236.461-01 | Переход коаксиальный | 1 | 7/3,04 мм -7/3,04 мм (вилка-вилка) |
ЕЭ2.236.462-01 | Переход коаксиальный | 1 | 7/3,04 мм-7/3,04 мм (розетка-розетка) |
ЕЭ2.236.481-02 | Переход коаксиальный | 1 | 3,5/1,52 мм-3,5/1,52 мм (розетка-розетка) |
ЕЭ2.236.484-02 | Переход коаксиальный | 1 | 7/3,04 мм-3,5/1,52 мм (розетка-вилка) |
ЕЭ2.236.485-02 | Переход коаксиальный | 1 | 7/3,04 мм-3,5/1,52 мм (вилка-розетка) |
ЕЭ2.236.487-02 | Переход коаксиальный | 1 | 7/3,04 мм-3,5/1,52 мм (вилка-вилка) |
ИСМК.323365.005 | Футляр | 1 | Приборный |
Эксплуатационная документация | |||
МЕРА.411228.001 РЭ | Измеритель КСВН панорамный Р2-135. Руководство по эксплуатации | 1 | |
МЕРА.411228.001 ФО | Измеритель КСВН панорамный Р2-135. Формуляр | 1 |
осуществляется по документу МЕРА.411228.001 РЭ (Раздел 11) «Измеритель КСВН панорамный Р2-135. Руководство по эксплуатации», утвержденному ГЦИ СИ ФБУ «Краснодарский ЦСМ» 21.06.2013 г.
Основные средства поверки:
- набор мер Н3-1 (сечение тракта 3,5/1,52 мм), диапазон частот от 0,01 до 2,50 ГГц :
нагрузка с номинальным значением КСВН равным 1,4 и погрешностью ±1,5%; нагрузка с номинальным значением КСВН равным 2,0 и погрешностью ±2%;
- набор мер Н3-2 (сечение тракта 7/3,04 мм), диапазон частот от 0,01 до 2,50 ГГц :
нагрузка с номинальным значением КСВН равным 1,4 и погрешностью ±1,5%; нагрузка с номинальным значением КСВН равным 2,0 и погрешностью ±2%;
- набор мер Н3-7 (сечение тракта 7/3,04 мм), диапазон частот от 0,01 до 2,50 ГГц:
аттенюатор со значением ослабления равным 10 дБ и погрешностью ±0,15 дБ; аттенюатор со значением ослабления равным 20 дБ и погрешностью ±0,15 дБ; аттенюатор со значением ослабления равным 30 дБ и погрешностью ±0,15 дБ;
- частотомер электронно-счетный Ч3-66, диапазон частот от 0,01 до 2,50 ГГц, погрешность 10 -6 от измеряемой частоты;
- комплект для измерения соединителей коаксиальных КИСК-3,5;
- комплект для измерения соединителей коаксиальных КИСК-7
Методика измерений КСВН и ослабления описана в разделе 9.3 «Проведение измерений» документа МЕРА.411228.001 РЭ «Измеритель КСВН панорамный Р2-135.Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к измерителям КСВН панорамным Р2-135
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
2. МЕРА.411228.001 ТУ «Измеритель КСВН панорамный Р2-135. Технические условия»
3. МЕРА.411228.001 РЭ «Измеритель КСВН панорамный Р2-135. Руководство по эксплуатации», раздел 11 «Поверка прибора», утвержденный ГЦИ СИ ФБУ «Краснодарский ЦСМ» 21.06.2013г.
Зарегистрировано поверок | 228 |
Поверителей | 25 |
Актуальность данных | 20.11.2024 |
