Регистраторы параметров подъемной установки РПУ-03.х, 34763-12

Назначение

Регистраторы параметров подъемной установки РПУ-03.х предназначены для непрерывного измерения и контроля основных параметров работы шахтной подъемной установки (ШПУ), индикации текущих значений, хранения и предоставления всей получаемой информации.

Наименование «РПУ-03.х» является общим для типового ряда регистраторов параметров подъемной установки РПУ-03.1, РПУ-03.3, РПУ-03.5, отличающихся набором выполняемых функций и исполнением рабочей станции.

РПУ-03.х позволяют:

-    контролировать все циклы работы ШПУ;

-    следить за статистикой работы ШПУ;

-    определять причины возникновения аварийной ситуации;

-    контролировать выполнение работ по техническому обслуживанию и ремонту;

-    контролировать состояние тормозной системы подъемной машины.

Описание

Основными компонентами РПУ-03.х являются:

-    многоканальный программируемый промышленный контроллер (тип WAG0-750 серия) в комплекте с модулями аналого-цифрового ввода и гальванической развязки (рис. 1);

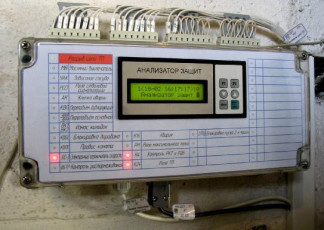

-    анализатор защит АнЗ-03 (рис. 2);

-    рабочая станция (для РПУ-03.1, РПУ-03.3) на базе панельного компьютера с сенсорным экраном под управлением операционной системы Microsoft Windows СЕ.КБТ (рис. 3);

-    рабочая станция (для РПУ-03.5) на базе персонального компьютера в промышленном исполнении с процессором семейства Celeron M (или совместимый) под управлением операционной системы Microsoft Windows XP Pro и скада-системы Siemens WinCC (рис. 4);

-    первичные преобразователи (стандартные токовые шунты (тип 75ШСМ.М, Госреестр № 40474-09), датчик угла поворота (Posital/Fraba тип OCD (оптические) и MCD (магнитные)), датчик давления (тип Курант Госреестр № 42840-09, Метран-100 Госреестр № 2223508, Овен ПД100 Госреестр № 47586-11 или Элемер АИР-10 Госреестр № 31654-09), датчики тока (тип LT 500-T, LT 1000-SI)).

Аналоговые сигналы с первичных преобразователей через нормализующие модули поступают на модули аналогового ввода (4.20) мА, ± 10 В, цифровые сигналы - на модуль интерфейса SSI.

Комплектность измерительных модулей аналого-цифрового ввода и гальванической развязки определяется перечнем параметров для контролируемой ШПУ.

Многоканальный программируемый контроллер обеспечивает сбор, измерение, обработку и передачу данных в рабочую станцию для модификаций РПУ-03.1, РПУ-03.3 по промышленной сети ModBus RTU RS-485, для модификации РПУ-03.5 по ModBus/ТСР или ProfiBus DP PC.

Контроллер запрограммирован на:

-    опрос измерительных каналов;

-    опрос анализатора защит АнЗ-03;

-    синхронизацию времени с ПК рабочей станции и анализатором защит АнЗ-03;

-    расчет основных параметров ШПУ.

Визуализация и архивация всей регистрируемой информации, определение расчетных величин и параметров работы ШПУ, передача информации в информационную сеть, копирование информации на съемный диск (USB флэш диск) осуществляется программным обеспечением рабочей станции.

Для обеспечения защиты от несанкционированного доступа блок компьютера рабочей станции (РПУ-03.1 и РПУ-03.3) и шкаф управления (РПУ-03.5) пломбируется. Пломба представляет собой полоску саморазрушающегося клеящегося материала (наклейку), наклеенного таким образом, чтобы не допустить возможности несанкционированного доступа к функциональным элементам. Каждая наклейка имеет уникальный номер.

Программное обеспечение

В комплект поставки регистраторов параметров подъемной установки входит программное обеспечение:

-    ПО РПУ-03.х для РПУ-03.1, РПУ-03.3;

-    ПО РПУ-03.5 совместно с пакетом скада-системы Siemens WinCC.

Программное обеспечение РПУ-03.х обеспечивает:

-    вывод информации на экране рабочей станции в виде графиков и мнемосхем в режиме реального времени;

-    хранение зарегистрированной информации в энергонезависимой памяти рабочей станции продолжительностью 30 суток;

-    возможность просмотра зарегистрированной информации из архива на экране рабочей станции с функциями масштабирования графиков (без остановки процесса регистрации сигналов);

-    возможность переноса информации на персональный компьютер с помощью USB флэш диска;

-    возможность переноса информации на персональный компьютер по средствам сети Ethernet.

Идентификационные данные ПО представлены в таблицах 1 и 2.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

н

РЭ

04

и

К

С

рэ

Продолжение таблицы 3

Лист № 4 всего листов 8

со

о

п>

*1

о

й

К

о

н

о

со

и

К

о

н

Примечания к таблице 3

1.    Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды не превышают половины значения основной погрешности.

2.    Пределы допускаемой относительной погрешности воспроизведения временных интервалов при графическом изображении измеренного сигнала ±1 %.

3.    РПУ-03 .х (РПУ-03.3, РПУ-03.5) обеспечивают расчет скорости движения подъемных сосудов. Погрешность расчета (±2 %) обеспечивается точностью определения положения подъемных сосудов (пг ±1 % относ.) и погрешностью воспроизведения временных интервалов (пг ±1 % относ.).

4.    РПУ-03 .х (РПУ-03.3, РПУ-03.5) обеспечивают возможность подключения ИК скорости движения подъемных сосудов с использованием тахогенератора подъемной машины. ИК скорости движения подъемных сосудов для РПУ-03.3 и РПУ-03.5 производится в контрольноинформационном режиме (индикатор) без нормирования основной погрешности измерений.

5.    РПУ-03.х позволяют производить:

-    определение массы поднимаемой руды (ИК силы постоянного (переменного) тока) -погрешность не нормируется;

-    (РПУ-03.5) контроль напряжений постоянного тока в диапазоне ±20 В в универсальной блочной системы регулирования УБСР - погрешность не нормируется;

-    (РПУ-03.5) контроль напряжений постоянного тока в диапазоне ±1000 В в цепях электродвигателя подъемной машины - погрешность не нормируется;

-    прием и вывод на экран рабочей станции выходных сигналов первичных преобразователей (4-20) мА - погрешность не нормируется;

-    контроль деформации в диапазоне (0-3000) мкм/м с использованием тензорезисто-ров КФ5П1, 2ФКП, 2ФКРВ с усилителем Signal Amplifier CMJ-CE с выходным сигналом (420) мА - погрешность не нормируется;

-    контроль состояния контактов цепи предохранительного торможения ТП (определение причин включения предохранительного тормоза) - анализатор защит АнЗ-03;

-    контроль системы автоматического управления подъемной машиной;

-    контроль системы шахтной сигнализации ШПУ.

Рабочие условия применения:

-    температура окружающего воздуха, °С    от 0 до +40

-    относительная влажность окружающего воздуха,    до 80 (без конденсации влаги при тем-%    пературе плюс 35 °С)

-    напряжение питания, В    127/220/380 В, частотой (50 ± 1) Гц Г абаритные размеры (WxDxH), мм

-    Шкаф контроллера;

-    Анализатор защит;

-    Рабочая станция (РПУ-03.1, РПУ-03.3);

-    Рабочая станция (РПУ-03.5)

Масса, кг

-    Шкаф контроллера;

-    Анализатор защит;

-    Рабочая станция (РПУ-03.1, РПУ-03.3);

-    Рабочая станция (РПУ-03.5)

-    380/600х600х210;

-    340х150х100;

-    300х300х80;

-    в соответствии с документацией за-вода-изготовителя

- в соответствии с документацией за-вода-изготовителя

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации РЭ 4222-001-26596792-2012 типографским способом.

Комплектность

В состав регистраторов параметров подъемной установки входят:

Регистраторы параметров подъемной установки в конфигурации и составе комплекта в соответствии с паспортом.

Руководство по эксплуатации РЭ 4222-002-26596792-2012, Паспорт ПС 4222-00226596792-2012, Методика поверки МП 4222-002-26596792-2012.

Поверка

осуществляется по документу МП 4222-002-26596792-2012 «Регистраторы параметров подъемной установки РПУ-03.х. Измерительные каналы. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМС» в 2012 г.

Перечень основного оборудования, применяемого для поверки:

- поверка первичных преобразователей ИК силы постоянного и переменного тока,

ИК давления - по нормативно-технической документации на них. _- калибратор-вольтметр универсальный В1-28:_

- дальномер лазерный Stabila LE200, 0,05 - 200 м, ПГ ± 2 мм;

- рулетка 30УЗК, 0 - 30 м, Кл. т. 3.

Сведения о методах измерений

Метод измерений приведён в документе РЭ 4222-002-26596792-2012 Регистраторы параметров подъемной установки. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к регистраторам параметров подъемной установки РПУ-03.х

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

ТУ 4222-002-26596792-2006 «Регистраторы параметров подъемной установки. Технические условия».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
