| Номер в госреестре | 34808-15 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | УСД-60 |
| Изготовитель | ООО "НВП "Кропус", г.Ногинск |
| Год регистрации | 2015 |
| Срок свидетельства | 11.08.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые УСД-60 (далее - дефектоскопы) предназначены для измерения координат залегания дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, с определением координат их залегания и размеров, для измерения геометрических параметров объектов контроля, путем измерения и анализа амплитуды и временных характеристик принятых ультразвуковых сигналов.
В основе работы дефектоскопа лежит способность ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов, граней и поверхностей изделий.
Возбуждение ультразвуковых колебаний в изделии и прием отраженных эхо-сигналов осуществляется пьезоэлектрическими преобразователями (ПЭП), которые электрически связаны с генератором и приемником дефектоскопа. В многоканальных моделях, эту связь выполняет коммутатор (внешний или внутренний) генератора и усилителя, предназначенный для выбора в каждом канале заданных преобразователей.
Принятый ультразвуковой сигнал усиливается, после чего преобразуется в цифровую форму и обрабатывается специализированным модулем обработки в соответствии с заданными параметрами. Результаты обработки поступают в процессорный модуль дефектоскопа.
Процессорный модуль выполняет окончательный анализ поступающих результатов и выводит их на экран, сохраняет, при необходимости, в энергонезависимую память, а также обеспечивает интерфейс пользователя к управлению параметрами работы дефектоскопа.

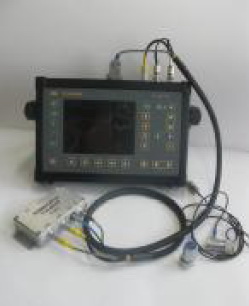

УСД-60-8К
УСД-60-8К^
Дефектоскопы выпускаются в различных модификациях, отличающихся по условиям эксплуатации, количеству каналов контроля, габаритными размерами, способу размещения (крепления) и интерфейсом измерительной части, версии программного обеспечения. Выпускаются следующие базовые модели дефектоскопов УСД-60:
УСД-60 - базовая модель;
УСД-60Н - модель с частотным диапазоном от 0,02 до 2,5 МГц;
Лист № 2 Всего листов 6
УСД-60-8К - модель для работы в одноканальном или многоканальном режиме, при использовании блока коммутатора, с возможностью записи координат;
УСД-60-8К-А - многоканальная модель, со встроенным коммутатором, предназначенная для установки на мобильные автоматизированные системы контроля сварных швов, с расширенным температурным диапазоном эксплуатации от минус 40°С до плюс 50°С, со встроенными средствами анализа результатов контроля;
УСД-60-8К^ - многоканальная модель, со специализированным программным обеспечением (ПО), предназначенная для контроля сварных швов с использованием механизированных и автоматизированных устройств перемещения преобразователей, со встроенными средствами анализа результатов контроля;
УСД-60-8К^Б - модель, имеющая раздельные отдельные измерительный многоканальный блок и блок регистрации результатов, соединенные через беспроводной интерфейс по стандарту 802.11 a/b/g (Wi-Fi), и предназначенная для использования в составе мобильных автоматизированных системы контроля, с расширенным температурным диапазоном эксплуатации от минус 40°С до плюс 50°С.
Для предотвращения несанкционированного доступа дефектоскопы пломбируются на задней стороне электронного блока.
УСД-60, УСД-60-8К, УСД-60Н, УСД-60-8К-\¥
| ,- | |||
| О О | в*д. чэв | ||
| ■ о. о 1 | О о | О О 1 | |
| * ргг | вят.г |
УСД-60-8К-А
Рисунок 2 - Схема пломбировки от несанкционированного доступа
С дефектоскопами могут использоваться пьезоэлектрические преобразователи, работающие на частотах от 0,5 до 15 МГц.
Дефектоскопы могут быть применены в машиностроении, металлургической промышленности, на железнодорожном, авиационном и других видах транспорта, энергетике и
Лист № 3 Всего листов 6
других отраслях, для контроля изделий основного производства и технологического оборудования, как самостоятельно, так и в составе механизированных, автоматических и автоматизированных установок (комплексов, систем) контроля.
Программное обеспечение (ПО), установленное на дефектоскопы выполняет следующие функции:
- установка параметров работы каналов дефектоскопа;
- синхронизация работы каналов блока контроля с заданной частотой;
- чтение результатов работы каналов;
- вывод информации на дисплей в реальном времени: параметры настроек, электронный самописец, вид сигнала в выбранном канале;
- запись протокола контроля.
Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификацион ный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| У льтразвуковой дефектоскоп УСД-60 | v 1.25.1.01 и выше | - | - |
| У льтразвуковой дефектоскоп УСД-60Н | v 1.39.1.20 и выше | - | - |
| У льтразвуковой дефектоскоп УСД-60-8К | v 3.00.2.00 и выше | - | - |
| У льтразвуковой дефектоскоп УСД-60-8К^ | v 3.00.1.10 и выше | - | - |
| У льтразвуковой дефектоскоп УСД-60-8К-А | v 1.30.1.10 и выше | - | - |
| У льтразвуковой дефектоскоп УСД-60-8К^Б | v 2.0.0.0 и выше | - | - |
Защита ПО дефектоскопов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические характеристики дефектоскопов различных версий, находятся в пределах характеристик базовой модели.
Таблица 2
| Наименование характеристики | Значение |
| Число каналов контроля: | |
| УСД-60, УСД-60Н | 1 |
| УСД-60-8К-А, | 8 |
| УСД-60-8К, УСД-60-8К^ | От 1 до 32* |
| УСД-60-8К^Б | От 8 до 16* |
| Диапазон измерения временных интервалов, мкс | |
| УСД-60 | От 1 до 1000 |
| УСД-60-8К, УСД-60-8К-А, УСД-60-8К^, УСД-60-8К^Б | От 1 до 300 |
| УСД-60Н | От 1 до 10000 |
| Диапазон установки усиления, дБ | |
| УСД-60 | От 0 до 100 |
| УСД-60-8К, УСД-60-8К-А, УСД-60-8К^, УСД-60-WF | От 0 до 80 |
| УСД-60Н | От 0 до 90 |
| Пределы допускаемого отклонения установки усиления в | |
| диапазоне от 0 до 50 дБ, дБ | ± 2 |
| Пределы допускаемой абсолютной погрешности измерения | |
| амплитуды сигнала в диапазоне от 20 до 100 % высоты экрана, дБ | ± 1 |
| Пределы допускаемой абсолютной погрешности измерения | |
| временных интервалов, мкс | |
| УСД-60, УСД-60-8К, УСД-60-8К-А, УСД-60-8К^, УСД-60-8К- | ± 0,05 |
| WF | ± 0,5 |
| УСД-60Н | |
| Размах импульса возбуждения, В, не менее | |
| УСД-60 | 450 |
| УСД-60-8К, УСД-60-8К-А, УСД-60-8К^ | 140 |
| УСД-60-WF, | 400 |
| УСД-60Н | 350 |
| Пределы допускаемой абсолютной погрешности измерения | ± (0,1 + 0,05 • S), где S - |
| толщины изделия и глубины залегания дефектов при работе с | измеренное значение тол- |
| прямым преобразователем в диапазоне толщин от 3 до 300 мм, | щины изделия или глубины |
| мм | залегания дефектов, мм |
| Пределы допускаемой абсолютной погрешности измерения | ± (0,5 + 0,05 • S), где S - |
| координат дефекта при работе с наклонным преобразователем, мм | измеренное значение |
| (кроме УСД-60-Н) | координаты, мм |
| Время установления рабочего режима, мин, не более | 5 |
| Время непрерывной работы, ч, не менее | 16 |
| Средняя наработка на отказ, ч, не менее | 2500 |
| Питание: | |
| для УСД-60, УСД-60Н, УСД-60-8К, УСД-60-8К^ встроенный | |
| аккумулятор | |
| - постоянное напряжение, В; | 14,4 |
| - ток, А; | 8 |
| или внешний источник питания | |
| - постоянное напряжение, В; | 12 |
| - ток, А; | 3 |
| для УСД-60-8К-А, УСД-60-8К-^ внешний | |
| аккумулятор постоянного напряжения, В | 12 |
| или внешний источник питания | |
| - постоянное напряжение, В; | 12 |
| - ток, А | 3 |
| Габаритные размеры дефектоскопа, длина х ширина х высота, | |
| мм, не более | |
| УСД-60, УСД-60Н, УСД-60-8К, УСД-60-8К^ | 340 х 75 х 225 |
| УСД-60-8К-А | 290 х 150 х 70 |
| УСД-608К^Б | 220 х 60 х 150 |
| Масса измерительного блока, кг, не более | 3,8 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, оС | |
| УСД-60, УСД-60Н, УСД-60-8К, УСД-60-8К^ | От минус 30 до плюс 50 |
УСД-60-8К-А, УСД-60-8К^Б От минус 40 до плюс 50
- относительная влажность воздуха, %__До 95 (без конденсации)
* - Число каналов контроля зависит от модели используемого с прибором коммутатора
наносится на заднюю панель электронного блока дефектоскопа методом шелкографии или фотохимическим методом и на титульный лист руководства по эксплуатации методом печати.
Таблица 3
| Наименование и | УСД-60 | УСД- | УСД-60- | УСД-60- | УСД-60- | УСД-60- |
| условное обозначение | 60Н | 8К | 8^W | 8К-А | 8^WF | |
| Блок электронный | ||||||
| УСД-60 | 1 шт. | - | - | - | - | - |
| УСД-60Н | - | 1 шт. | - | - | - | - |
| УСД-60-8К | - | - | 1 шт. | - | - | - |
| УСД-60-8К^ | - | - | - | 1 шт. | - | - |
| УСД-60-8К-А | - | - | - | - | 1 шт. | - |
| УСД-60-WF | - | - | - | - | - | 1 шт. |
| ПК управления | - | - | - | - | - | 1 шт. |
| Блок аккумуляторный | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - | - |
| Блок питания от сети | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| 220 В, 50 Гц | ||||||
| Выносной коммутатор | - | - | 1 шт. | 1 шт. | - | - |
| ПЭП: | ||||||
| П111-2,5-К12 | 1 шт. | 1 шт. | - | - | - | - |
| П111-5,0-К6 | 1 шт. | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| П121-2,5-40 | 1 шт. | - | - | - | - | - |
| П121-5,0-40 | 1 шт. | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| П111-0,06-П3.1 | - | 1 шт. | - | - | - | - |
| Кабель соединительный | 2 шт. | 2 шт. | 2 шт. | 2 шт. | 2 шт. | 2 шт. |
| для ПЭП | ||||||
| Кабель для подключения к ПК | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Диск с программным обеспечением | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Руководство по эксплуатации | 1 экз. | 1 экз. | 1 экз. | 1 экз. | 1 экз. | 1 экз. |
| Методика поверки | 1 экз. | 1 экз. | 1 экз. | 1 экз. | 1 экз. | 1 экз. |
| Сумка (кейс) для | ||||||
| транспортировки и | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| хранения |
* - По дополнительному заказу потребителей, в комплект поставки могут включаться дополнительные ПЭП, кабели, защитные чехлы, контрольные образцы и т.п.
осуществляется по документу МП 021.Д4-15 «ГСИ. Дефектоскопы ультразвуковые УСД-60. Методика поверки.», утвержденному ФГУП «ВНИИОФИ» в апреле 2015 г.
Основные средства поверки:
1 Генератор сигналов сложной формы AFG3022. Синусоидальный сигнал от 1 кГц до 20 МГц, диапазон напряжений от 10 мВ до 10 В, погрешность ± (1 % от величины +1 мВ), амплитудная неравномерность (до 5 МГц) ± 0, 15 дБ, (от 5 до 20 МГц) ± 0,3 дБ, пределы допускаемой относительной погрешности установки частоты ± 1 ppm.
2 Осциллограф цифровой ТБ81012В. Диапазон измеряемых размахов напряжений импульсных радиосигналов от 10 мВ - до 400 В (с делителем 1:10). Пределы допускаемой относительной погрешности измерения амплитуд сигналов для коэффициентов отклонения от 10 мВ/дел до 5 В/дел - ±3%.
3 Магазин затуханий МЗ-50-2. Диапазон частот: от 0 до 50 МГц. Декады: 4х10 дБ, 11х1 дБ, 11х0.1 дБ, 0-40-70 дБ. Погрешность разностного затухания на постоянном токе: ± (0,05-0,25) %; на переменном токе: ± (0,1 - 0,4) %.
4 Контрольные образцы №№2, 3 из комплекта контрольных образцов и вспомогательных устройств КОУ-2. (Госреестр № 6612-99).
Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации «Дефектоскопы ультразвуковые УСД-60. Руководство по эксплуатации. УСД-
60.00.00.00.00 РЭ».
Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым УСД-60
1 ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»;
2 Технические условия «Дефектоскопы ультразвуковые УСД-60. Технические условия. ТУ 4276-010-33044610-15».
