| Номер в госреестре | 34829-13 |
| Наименование СИ | Счетчики активной электрической энергии однофазные |
| Обозначение типа СИ | СЕ 201 |
| Изготовитель | Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера"), г. Ставрополь |
| Год регистрации | 2013 |
| Срок свидетельства | 17.08.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики активной электрической энергии однофазные СЕ 201 (далее - счетчики) предназначены для измерения активной электрической энергии в однофазных двухпроводных цепях переменного тока и организации многотарифного учета.
Применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в мелкомоторном секторе, на промышленных предприятиях и объектах энергетики, а также для передачи по линиям связи информационных данных для автоматизированных информационноизмерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).
Принцип действия счетчика основан на измерении мгновенных значений входных сигналов напряжения и тока в цепи «фазы» или в цепи «нуля», с последующим вычислением среднеквадратических значений токов и напряжений, активной мощности и энергии, коэффициента мощности и частоты.
Счетчик имеет в своем составе один или два датчика тока (шунт или трансформатор тока, шунт и трансформатор тока, или два шунта, в зависимости от исполнения, в цепи «фазы», или в цепи «фазы» и в цепи «нуля»), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет активной электрической энергии по тарифным зонам суток, испытательное выходное устройство и интерфейсные выходы для подключения к системам автоматизированного учета потребленной электроэнергии и для поверки, ЖК-дисплей для просмотра измеряемой информации, клавиатуру с одной пломбируемой кнопкой для защиты от несанкционированного перепрограммирования.
В состав счетчика, в соответствии со структурой условного обозначения, могут входить дополнительные устройства: контроля вскрытия крышки зажимной колодки, реле управления нагрузкой и хранения профилей нагрузки.
Зажимы для подсоединения счетчика к сети, испытательное выходное устройство, интерфейс, дополнительный источник питания счетчика и контакты реле управления нагрузкой закрываются пломбируемой пластмассовой крышкой.
Счетчик ведет учет электроэнергии по четырем тарифам в соответствии с сезонными программами смены тарифных зон (количество сезонных программ - до 12, количество тарифных зон - не менее 8, количество тарифных графиков - до 36). Сезонная программа может содержать суточный график тарификации рабочих дней и альтернативные суточные графики тарификации.
Счетчик обеспечивает учет:
- количества активной электроэнергии нарастающим итогом суммарно и раздельно по четырем тарифам;
- количества активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца не менее чем за 12 месяцев;
- количества активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток не менее чем за 44 суток;
- профиля активной мощности, усредненной на заданном интервале времени от 3 до 60 минут за период не менее 96 суток (при шестидесятиминутном интервале усреднения), в модификации Z;
- максимальных месячных значений активной мощности, усредненных на заданном интервале от 3 до 60 минут, за текущий и не менее чем за 12 прошедших месяцев раздельно по четырем тарифам, в модификации Z.
Счетчик обеспечивает вывод на индикацию:
- количества активной электроэнергии нарастающим итогом суммарно и раздельно по четырем тарифам;
- количества активной электроэнергии нарастающим итогом суммарно и раздельно по
4 тарифам на конец месяца не менее чем за 12 месяцев;
- количества активной электроэнергии нарастающим итогом суммарно и раздельно по
4 тарифам на конец суток не менее чем за 44 суток;
- действующего тарифа;
- даты и времени;
- максимальных месячных значений активной мощности, усредненных на заданном интервале от 3 до 60 минут, за текущий и не менее чем 12 прошедших месяцев раздельно по четырем тарифам.
Дополнительно счетчик обеспечивает измерение и вывод на индикацию:
- среднеквадратического значения фазного напряжения;
- среднеквадратического значения тока в цепи тока;
- активной мощности, усредненной на интервале в 1 с (в дальнейшем-мощности);
- коэффициента активной мощности с ненормируемой точностью;
- частоты измерительной сети с ненормируемой точностью.
Полный список форматов вывода измеренных, вычисленных и накопленных парамет-
ров приведен в таблице 1. Таблица 1
| Наименование выводимых параметров | На ЖКИ | По интерфейсам | ||
| Единицы измерения | Число разрядов слева/справа от запятой | Единицы измерения | Число разрядов слева/справа от запятой | |
| Напряжение | В | 3/2 | В | 3/2 |
| Ток | А | 1...3/3 | А | 1.3/3 |
| Мощность | кВт | 1...2/4 | кВт | 1.2/6 |
| Коэффициент мощности | 1/3 | 1/3 | ||
| Частота сети | Гц | 2/2 | Гц | 2/2 |
| Активная энергия нарастающим итогом (месячные, суточные) | кВт»ч | 5/2, 6/1 | кВт»ч | 6/2 |
| Максимумы средних мощностей | кВт | 1.2/3 | кВт | 1.2/3 |
| Значения интервалов профилей | кВт | 1.2/3 | ||
Счетчик обеспечивает возможность задания следующих параметров:
- заводского номера счетчика;
- текущих времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на «летнее» время (с заданием месяцев перехода на «зимнее», «летнее» время);
- до 12 дат начала сезона;
- не менее чем до 8 зон суточного графика тарификации
- до 36 графиков тарификации;
- до 32 исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- пароля для доступа по интерфейсу до 8 символов;
- идентификатора в соответствии с протоколом;
- скорости обмена по интерфейсу (в т.ч. стартовой);
- времени активности интерфейса;
- времени усреднения профиля активной мощности.
- лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.
Счетчик обеспечивает фиксацию не менее 40 последних изменений текущих времени и даты, изменений программируемых параметров и перепрограммирования метрологических параметров счетчика, а также фиксацию не менее 40 последних изменений состояния фазного напряжения (включение, выключение, ниже допустимого значения, выше допустимого значения).
Реле управления нагрузкой в счетчиках модификации Q и Q2 может срабатывать:
- по превышению лимита мощности;
- по уровню напряжения;
- по прямому управлению командой через интерфейс;
- по другим событиям в зависимости от заданных настроек.
Контакты реле управления нагрузкой в счетчиках модификации Q выведены на отдельные зажимы, и служат для управления внешним исполнительным элементом (например, УЗО или мощное реле), который отключает нагрузку.
Контакты встроенного реле управления нагрузкой в счетчиках модификации Q2 разрывают цепь тока счетчика, и таким образом отключают нагрузку.
Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов, выбираемый при заказе счётчиков: EIA485, PLC-интерфейс, Радиоинтерфейс, GSM.
Обслуживание счетчиков производится с помощью технологического программного обеспечения «Admin Tools».
Оптический порт соответствует стандарту ГОСТ Р МЭК 61107-2001. Интерфейсы: EIA485, PLC-интерфейс, Радиоинтерфейс, GSM соответствуют стандарту ГОСТ Р МЭК 61107-2001 на уровне протокола обмена.
Обмен информацией по оптическому порт осуществляется с помощью оптической головки, соответствующей ГОСТ Р МЭК 61107-2001.
Структура условного обозначения счетчиков приведена на рисунке 1.

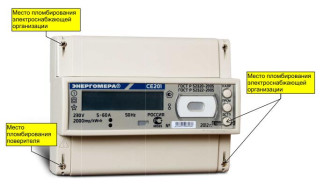

Фото общего вида счетчиков СЕ 201 R8 с указанием схемы пломбировки от несанкционированного доступа приведено на рисунке 2, счетчика СЕ 201 S7 - на рисунке 3.
Обозначение встроенного модуля связи в соответствии с нормативно-технической документацией на модуль (для исполнений P, R1, R2, G)
Дополнительные модификации:
- Z - расширенный набор параметров F - модуль резервного питания;
L - подсветка индикатора
- V - Контроль вскрытия крышки зажимной
колодки;
- Реле управления нагрузкой:
Q - через внешний исполнительный элемент;
Q2 - через встроенный исполнительный элемент.
- Интерфейс:
А - EIA485;
Р - PLC-интерфейс;
G - GSM;
T - Ethernet;
R1 - Радиоинтерфейс со встроенной антенной; R2 - Радиоинтерфейс с разъемом под внешнюю антенну.
J - оптический интерфейс Базовый (максимальный) ток:
5 - 5(60) А;
- 8 - 10(100) А.
Номинальное напряжение:
4 - 230 В.
Класс точности по ГОСТ Р 52322-2005:
1 - 1;
2 - 2.
Тип корпуса:
R8 - для установки на рейку;
S7 - для установки на щиток.
- счетчик с двумя датчиками тока .1 - счетчик с одним датчиком тока
Рисунок 1 - Структура условного обозначения счетчиков
Место пломбирования
электроснабжающей
организации
Идентификационные данные программного обеспечения (в дальнейшем ПО) счетчиков активной электрической энергии однофазных СЕ 201, указаны в таблице 2.
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| CE201v22s.a43 | sCE201Н | 22 | 2458 | CRC16 |
| CE201v22r.a43 | rCE201Н | 22 | 3B96 | CRC16 |
| CE201v08s.a43 | sCE201 | 08 | D32A | CRC16 |
| CE201v08r.a43 | rCE201 | 08 | 67BC | CRC16 |
| CE201v23s.a43 | sCE201P | 23 | 4E86 | CRC16 |
| CE201v23r.a43 | rCE201P | 23 | 236F | CRC16 |
По своей структуре ПО счетчика не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 3. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Установлен уровень «С» защиты программного обеспечения от непреднамеренных и преднамеренных изменений.
Всего листов 9
Таблица 3
| Номинальное напряжение, В | 230 |
| Базовый ток, А | 5; 10 |
| Максимальный ток, А | 60; 100 |
| Класс точности по ГОСТ Р 52322-2005 | 1; 2 |
| Диапазон входных сигналов: сила тока напряжение коэффициент мощности | 0,051б • • • -^макс; (0,75.. .1,15) t/ном; 0,8(емк)...1,0...0,5(инд) |
| Диапазон рабочих температур окружающего воздуха, °С | от минус 45 до 70 |
| Диапазон значений постоянной счетчика, имп/(кВт»ч) | от 800 до 3200 |
| Рабочий диапазон изменения частоты измерительной сети счетчика, Г ц | (50 ± 2,5) или (60 ± 3) |
| Стартовый ток (порог чувствительности), мА | 10 для счетчиков с базовым током 5 А; 20 для счетчиков с базовым током 10 А |
| Пределы основной абсолютной погрешности часов, с/сут. | ± 0,5 |
| Пределы основной абсолютной погрешности часов при нормальной температуре при отключенном питании, с/сут. | ±1 |
| Пределы дополнительной температурной погрешности часов, с/(сут °С) | ± 0,15 в диапазоне от минус 10 до 45 °С; ±0,2 в диапазоне от минус 45 до 70 °С |
| Время усреднения мощности профилей нагрузки, мин | 3; 5; 10; 15; 30 или 60 |
| Глубина хранения профилей нагрузки (мощности усредненной на заданном интервале) не менее | 4; 8; 16; 24; 48 или 96 суток в зависимости от времени усреднения мощности 3; 5; 10; 15; 30 или 60 мин, соответственно |
| Количество десятичных знаков индикатора | не менее 8. |
| Полная мощность, потребляемая цепью тока (кроме исполнения «Q2»), (В • А) | не более 0,05 при базовом токе |
| Полная мощность, потребляемая цепью тока со встроенным реле (для исполнения «Q2»), (В • А) | не более 0,5 при базовом токе |
| Полная (активная) мощность, потребляемая цепью напряжения без встроенных модулей, (В • А) | не более 3 (0,8 Вт) при номинальном значении напряжения |
| Активная мощность, потребляемая встроенными модулями PLC, радио, GSM | не более 3 Вт при номинальном значении напряжения |
| Длительность хранения информации при отключении питания, лет | 40 |
| Срок службы батареи, не менее, лет | 5 |
| Число тарифов | 4 |
| Число временных зон, не менее | 8 |
| Количество реле управления нагрузкой | 1 |
| Допустимое коммутируемое напряжение на контактах реле управления нагрузкой (для модификаций Q и Q2), не более, В | 265 |
| Допустимое значение коммутируемого тока на | 1 |
| контактах реле управления нагрузкой (для модификации Q), не более, А | |
| Допустимое значение коммутируемого тока на контактах реле управления нагрузкой (для модификации Q2), не более, А | 60 (в счетчике с максимальным током 60 А), 100 (в счетчике с максимальным током 100 А) |
| Количество электрических испытательных выходов с параметрами по ГОСТ Р 52322-2005 | 1 |
| Количество оптических испытательных выходов с параметрами по ГОСТ Р 52320-2005 | 1 |
| Скорость обмена по интерфейсу, бит/с | От 300 до 19200 |
| Скорость обмена через оптический порт, бит/с | От 300 до 19200 |
| Время обновления всех показаний счетчика, с | 1 |
| Время чтения любого параметра счетчика по интерфейсу или оптическому порту | Зависит от типа параметра и может изменяться в диапазоне от 0,06 с до 1000 с (при скорости 9600 бит/с) |
| Масса счетчика, не более, кг. | 1,5 |
| Г абаритные размеры, мм, не более (длина; ширина; высота) | 214; 143; 73 |
| Средняя наработка до отказа, не менее, ч | 220000 |
| Средний срок службы до первого капитального ремонта счетчиков, лет | 30 |
Примечание - поскольку энергия и вспомогательные параметры вычисляются из одних и тех же мгновенных значений тока и напряжения, дополнительные погрешности, вызываемые изменением влияющих величин по отношению к нормальным условиям при измерении активной мощности, усредненной на интервале в 1 с, среднеквадратических значений напряжения и тока соответствуют дополнительным погрешностям счетчика при измерении активной энергии по ГОСТ Р 52322-2005.
Пределы допускаемых значений основной относительной погрешности, приведенные в таблицах 4.. .6, нормируют для информативных значений входного сигнала: напряжение - (0,75 ... 1,15) ином ;
частота измерительной сети - (47,5.52,5) Г ц или (57.63) Г ц.
Пределы допускаемых значений основной относительной погрешности при измерении активной мощности, усредненной на интервале в 1 с Sp, в процентах, не превышают значений, указанных в таблице 4.
Таблица 4
| Значение тока | соб j | Пределы допускаемой основной погрешности Sp, %, для счетчиков класса точности | |
| 1 | 2 | ||
| 0,05 1б < J < 0,10 1б | 1,0 | ± 1,5 | ± 2,5 |
| 0,10 J6 < j < 1макс | ± 1,0 | ± 2,0 | |
| 0,10 1б < J < 0,20 1б | 0,5 (инд.) | ± 1,5 | ± 2,5 |
| 0,8 (емк.) | - | ||
| 0,201б < j < 1макс | 0,5 (инд.) | ± 1,0 | 2,0 |
| 0,8 (емк.) | - | ||
Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока Sj, в процентах, не превышают значений, указанных в таблице 5.
| Значение тока | Пределы допускаемой основной погрешности Sj, %, для счетчиков класса точности | |
| 0,05 1б < 1 < -^макс | 1 | 2 |
| ± 2,0 | ± 2,0 | |
Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратического значения фазного напряжения 5и, в процентах, не превышают значений, указанных в таблице 6.
Таблица 6
| Значение напряжения | Пределы допускаемой основной погрешности Su %, для счетчиков класса точности | |
| 1 | 2 | |
| 0,75 ином < U < 1,15 ином | ± 2,0 | ± 2,0 |
Знак утверждения типа наносят на панель измерительного блока офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входит:
- счетчик активной электрической энергии однофазный СЕ 201 (одно из исполнений);
- руководство по эксплуатации ИНЕС.411152.083 РЭ или САНТ.411152.059 РЭ (одно из исполнений);
- формуляр ИНЕС.411152.083 ФО или САНТ.411152.059 ФО (одно из исполнений);
По требованию организаций, производящих регулировку, ремонт и поверку счетчиков, дополнительно высылаются методика поверки (ИНЕС.411152.083 Д1), руководство по среднему ремонту и каталог деталей.
Технологическое программное обеспечение «AdminTools» размещено на сайте в сети интернет http://www.energomera.ru или поставляется по отдельному заказу.
осуществляется по документу ИНЕС.411152.083 Д1 «Счетчики активной электрической энергии однофазные СЕ 201. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2013 г.
В перечень основного поверочного оборудования входят:
- установка для поверки счетчиков электрической энергии ЭНЕРГОМЕРА СУ001/Х-02-
РХ;
- универсальная пробойная установка УПУ-10;
- частотомер Ч3-63 Гц;
- секундомер СОС пр-2б;
- компьютер IBM-совместимый с технологическим программным обеспечением «AdminTools».
Всего листов 9
Методика измерений на счетчики активной электрической энергии однофазные СЕ 201 приведена в «Счетчики активной электрической энергии однофазные СЕ 201. Руководство по эксплуатации» ИНЕС.411152.083 РЭ или САНТ.411152.059 рЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам активной электрической энергии однофазным СЕ 201
1. ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
2. ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
3. ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными».
4. ТУ 4228-062-22136119-2006 «Счетчики активной электрической энергии однофазные СЕ 201. Технические условия».
осуществление торговли и товарообменных операций.
