Государственный реестр средств измерений

Приборы для измерений отклонений от круглости Formtester MMQ 100, 34853-13

Для измерений отклонения от круглости и расположения поверхностей вращения методом измерений отклонений радиуса-вектора и в декартовой системе координат с последующей математической обработкой результатов измерений и их выводом на печать в цехах и лабораториях промышленных предприятий.
Документы
Карточка СИ
Номер в госреестре 34853-13
Наименование СИ Приборы для измерений отклонений от круглости
Обозначение типа СИ Formtester MMQ 100
Изготовитель "Mahr GmbH", Германия
Год регистрации 2013
Срок свидетельства 13.06.2018
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Приборы Formtester MMQ 100 предназначены для измерений отклонения от круглости и расположения поверхностей вращения методом измерений отклонений радиуса-вектора в декартовой системе координат с последующей математической обработкой результатов измерений и их выводом на печать в цехах и лабораториях промышленных предприятий.

Описание

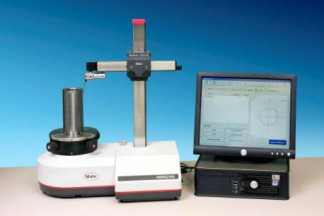

Приборы состоят из механической части, первичного измерительного преобразователя, электронного блока и устройства обработки, отображения и вывода информации на печать

Механическая часть служит для установки, центрирования и нивелирования контролируемой поверхности,

Первичный измерительный преобразователь служит для преобразования геометрических отклонений профиля поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.

Электронный блок обрабатывает электрические сигналы, поступающие с первичного измерительного преобразователя.

Устройство обработки, отображения и вывода информации дает возможность работать на базе специализированного или персонального компьютера.

Прибор позволяет осуществить математическую обработку результатов измерений следующими методами:

-    алгоритмическая фильтрация фильтрами Гаусса и 2RC с фазовой коррекцией;

-    расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны и прилегающих окружностей;

-    расчет максимального отклонения профиля;

-    обработка результатов измерений и вывод протоколов на печать.

Форма представления информации может быть различна. Например, в виде графиков в полярных или декартовых координатах, таблицах, протоколах.

Приборы позволяют измерять следующие виды отклонений формы и расположения поверхностей:

-отклонение от круглости профиля;

-отклонение от перпендикулярности профиля сечения торцевой поверхности; -отклонение от концентричности;

-отклонение от соосности;

-эксцентриситет;

-угол наклона профиля;

-биение;

-отклонение от цилиндричности

Программное обеспечение

Вычислительные алгоритмы EasyForm расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО EasyForm блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.

Идентификационные данные п

рограммного обеспечения приведены в таблице

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой

идентификатор

программного

обеспечения

(защитный ключ-

заглушка)

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

MarWin

EasyForm

4.0.хххх

Код доступа

-

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Главной защитой ПО является код доступа, предоставляемый фирмой-изготовителем и позволяющий администрировать базу данных пользователей, что предотвращает неавторизованное использование ПО.

Защита программного обеспечения приборов для измерений отклонений от круглости Formtester MMQ 100 соответствует уровню «А» по МИ 3286-2010.

Диапазон измерений, мкм

±(от 2 до 1000)

Пределы допускаемой осевой погрешности прибора, мкм+мкм/мм высоты измерения

-отклонение от круглости от прилегающей окружности - отклонение от круглости от средней окружности

0,05+0,001h

0,025+0,001h

Пределы допускаемой радиальной погрешности, мкм+мкм/мм радиуса измерения

0,07+0,001h

Отклонение от прямолинейности перемещения по оси Z/100мм, мкм

0,25

Пределы допускаемой относительной погрешности измерений отклонений от круглости, %

10

Диапазон центрирования, мм

±2

Диапазон нивелирования углов, °

±0,6

Способ центрирования и нивелирования стола

ручной

Скорость вращения шпинделя, об/мин

1, 66; 5; 10

Разрешение, мкм

0,01

Максимальный диаметр измеряемой детали,мм

420(620)

Максимальная высота измеряемой детали, мм

490(640)

Габаритные размеры, мм -длина;

-ширина;

высота

470

300

545

Масса прибора, не более кг

28

Питание

220 В ± 10 %/ 50 Гц

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации приборов для измерений отклонений от круглости Formtester MMQ 100 типографским способом и на переднюю панель стола методом наклейки

Комплектность

В комплект поставки входят:

1)    Базовый модуль, состоящий из: регулировочного стола и стойки, 1 шт. радиального рычага, рабочего стола и двух датчиков

2)    Специализированный или персональный компьютер    1 шт.

3)    Принтер    1 шт.

4)    Комплект щупов (T2W, T6W) различной конфигурации    2 компл.

5)    Комплект приспособлений для крепления деталей    1 компл.

6)    Эталонная полусфера (радиус 50 мм, отклонение от круглости    1 шт.

0,04 мкм)

7)    Эталонная оптическая плоскость 0 150 мм, отклонение от    1шт. плоскости 0,2 мкм

8)    Образцовый цилиндр 0 80 и 100 мм, с отклонением от    2 шт. цилиндричности 1 мкм

Поверка

осуществляется по документу ГОСТ 8.481-82 «ГСИ. Кругломеры. Методы и средства поверки».

Сведения о методах измерений

Метод измерений изложен в документе «Приборы для измерений отклонений от круглости Formtester MMQ 100. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к приборам для измерений отклонений от круглости Formtester MMQ 100

МИ 1920-88 ГСИ. Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения.

Техническая документация фирмы Mahr GmbH, Германия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям

Зарегистрировано поверок 34
Поверителей 4
Актуальность данных 07.12.2024
