| Номер в госреестре | 34901-12 |
| Наименование СИ | Регистраторы электронные |
| Обозначение типа СИ | Параграф |
| Изготовитель | ООО "Автоматика", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 24.08.2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Регистраторы электронные Параграф (далее приборы) предназначены для измерения и регистрации постоянных напряжений и токов, а также измерения температуры с помощью стандартных термопреобразователей сопротивления и термопар различного типа в системах сбора данных и замкнутых систем автоматического управления технологическими процессами и, по сути, являются универсальными самописцами с функциями многоканального регулятора и токового трансмиттера.
Принцип действия приборов основан на преобразовании входных сигналов тока, напряжения и сопротивления, полученных с помощью измерительных каналов температуры, в цифровой код.

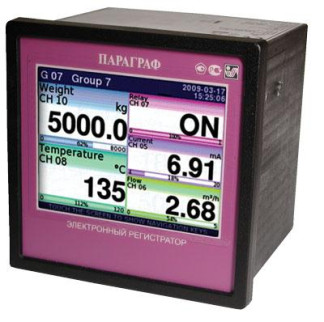

Регистраторы электронные Параграф представляют собой приборы с микропроцессорным программным управлением, блоком энергонезависимой памяти, часами реального времени и блоками аналого-цифрового преобразования (АЦП) и, как опция, блоками цифроаналогового преобразования (ЦАП).
Приборы выполнены в пластиковых корпусах и могут устанавливаться в щитах и пультах управления под различными углами к горизонту. Либо в корпусах для настенного монтажа. Внутри корпуса прибора установлены печатные платы, на которых смонтированы элементы электрической схемы. На задней стороне корпуса расположены терминальные блоки.
На лицевой панели приборов расположены: клавиатура, графический индикатор и канальные светодиодные цифровые индикаторы.
Приборы имеют цифровую и графическую индикацию измеряемой величины: цифровая, графическая - график переходного процесса и информация о текущем состоянии прибора.
Посредством кнопок управления с передней панели производится управление и конфигурирование прибора.
Модификации прибора:
| PL | - | ||
| X1 | X2 | Y1-Y2-...-YN |
ПАРАГРАФ
X1 - функциональность
P - Бумажный регистратор
PL - Электронный регистратор
PPL -Комбинированный регистратор
X2 - модификация корпуса Ширина Высота Глубина (префикс 0 - означает, нет лицевой пане-
ли)
| 1 | 96x48x100 мм | 17 | 288x288x218 мм |
| 2 | 96x96x100 мм | 18 | 144х144х225 мм |
| 3 | 144x144x100 мм | 19 | 95х55х21 мм |
| 4 | 144x144x250 мм | 20 | 96x96x96 мм |
| 5 | 166x144x194 мм | 31 | 150х168х340 мм |
| 6 | 166х192х194 мм | 32 | 144Х144х430 мм |
| 7 | 255x320x327 мм | 33 | 167х178х450 мм |
| 8 | 240х320х492 мм | 34 | 150х150х430 мм |
| 9 | 160х160х280 мм | 35 | 140х170х570 мм |
| 10 | 288x288x252 мм | 36 | 150х168х390 мм |
| 11 | 144x144x252 мм | 37 | 288х288х340 мм |
| 13 | 96x96x170 мм | 38 | 360x288x340 мм |
| 14 | 180х144х104 мм | 39 | 406х325х340 мм |
| 15 | 144х144х242 мм | 40 | 160х144х185 мм |
| 16 | 150x150x220 мм |
| PL2, PL3 | Y1 | Тип питания | PS3,PS4 |
| Y2 | Тип интерфейса | USB Host, ACM | |
| Y3 | Универсальный слот 3(С) | Пусго,Ш3, UI4, UI8, U16, I16, TC4, TC8, RT4, UN3, D8, D16, IO2, IO4, R81, R45, S8, S16, CP4 | |
| Y4 | У ниверсальный слот 2(В) | Пусто, UN3, UI4, UI8, U16, I16, TC4, TC8, RT4, UN3, D8, D16, IO2, IO4, R81, CP4 | |
| Y5 | Универсальный слот 1(А) | Пусто,ЦШ, UI4, UI8, U16, I16, RT4, TC4, TC8, UN3, D8, D16, CP4 |
| PL20 | Y1 | Тип дисплея | ЖКИ, OLED | |
| Y2 | Аналоговые выходы | Пусто, И420,ИУ | ||
| Y3 | ПИД регулятор | Пусто, ПИД | ||
| Y4 | Логические выходы | Выход 1 | Р, С, К, Т | |
| Выход 2 | Р, С, К, Т | |||
| Выход 3 | Р, С, К, Т | |||
| Выход 4 | Р, С, К, Т | |||
| Y5 | Тип питания | 220, DC24 | ||
| Y1 | Тип питания | PM1, PM2, PM3, PM5, PM6 | |
| Y2 | Универсальный слот 1 | Пусто, UN1, UN2, UN3, UI3, DI6, R65, IO3, UO3, PO6 | |
| Y3 | У ниверсальный слот 2 | Пусто, UN1, UN2, UN3, UI3, DI6, R65, IO3, UO3, PO6 | |
| Y4 | У ниверсальный слот 3 | Пусто, UN1, UN2, UN3, UI3, DI6, R65, IO3, UO3, PO6 | |
| Y5 | У ниверсальный слот 4 | Пусто, UN1, UN2, UN3, UI3, DI6, R65, IO3, UO3, PO6 | |
| Y6 | Универсальный слот 5 | Пусто, UN1, UN2, UN3, UI3, DI6, R65, IO3, UO3, PO6 | |
| PL5 | Y7 | У ниверсальный слот 6 | Пусто, UN1, UN2, UN3, UI3, DI6, R65, IO3, UO3, PO6 |
| Y8 | Тип цифрового интерфейса | CM2, CM1 | |
| Y9 | Карта памяти | CF128, CF512, CF102 |
| P3 | Y1 | Тип питания | AC220 |
| Y2 | Измерительные входы | UN6 | |
| Y3 | Тип цифрового интерфейса | Пусто, RS485, RS232 | |
| Y4 | Цифровой вход/выход | Пусто, R6, DI3, DI3+R6 | |
| Y5 | Датчик отсутствия бумаги | Пусто, Есть |
Каналы
Кодировка канала + N
где N число однотипных каналов
Типы измерительных каналов
пусто - нет аналоговых входов
UN - число универсальных аналоговых каналов (ток+напряжение+ТС+RT)
UI - число аналоговых универсальных аналоговых входов (ток и напряжение)
U - число аналоговых входов по напряжению
I - число токовых аналоговых входов
AI - число универсальных аналоговых входов (ТС + RT)
TC - число аналоговых входов термопар
RT - число аналоговых входов для термосопротивлений
Типы аналоговых выходов
пусто - нет аналоговых выходов 10420 - аналоговые выходы 4 -20 мА И420 - аналоговые выходы 4 -20 мА
IU - универсальные аналоговые выходе (0-5 мА, 0-20 мА, 4-20 мА, 0-10 В, 0-1 В)
I0 - токовый выход
U0X расширенный выход по напряжению(0-1В, 0-5В, 1-5В, 0-10В)
U0 выход по напряжению (0-5В,1-5В,0-10В)
Типы логических входов пусто - нет
DI - дискретные входы Типы логических выходов
P(R) - выходов типа реле K - ключ оптотранзисторный C - драйвер оптосимистора
T(S) - напряжение управления твердотельным реле Типы источников питания
PM1 - ~90-250В, 47-63 Гц
PM2 - =11-18В
PM3 - =18-36В
PM5 - ~36-72В, 47-63 Гц
PM6 - ~20-28В, 47-63 Гц
PS3 - 24В (=19-50В, ~16-35В)
PS4 - 85-250В AC/DC 50-60 Гц 220 - ~220В, 50Гц AC220 - ~85-245В, 47-63 Гц DC24 - =12-36В Типы модулей питания
P02 - 2 канала по 24В P06 - 6 каналов по 24В 180 мА Варианты сетевых интерфейсов пусто- нет интерфейсов RS485 - RS485 CM2 - Ethernet
CM1 - Модуль интерфейса RS-232/422/485 + Ethernet USB - USB
ACM - USB Host,2xRS485/232, Ethernet RS232 - RS232
X - опциональное сочетание интерфейсов Пример записи прибора при его заказе:
ПАРАГРАФ PL2-PS3-UN3-RT4-TC4 - многоканальный регистратор в корпусе 96х96х100 мм с 3 аналоговыми входами и 6 дискретными выходами типа реле, без ПИД, с интерфейсами ETHERNET, RS-232/422/485 и диапазоном питающего напряжения от 90 до 245 В.
Защита от проникновения внутрь прибора осуществляется пломбировкой в виде наклейки на разъемной части прибора (в месте присоединения корпуса и задней крышки).
Основные метрологические и технические характеристики комплексов приведены с учетом влияния программного обеспечения.
ПО (программное обеспечение) состоит из программ верхнего уровня и микропрограмм приборов. К ПО верхнего уровня относятся ARC-DATA-VIEWER (версия v.1.24), Configurator (версия 1.0), DAQ Manager - v1.3.5.61, предназначенные для использования совместно электронными регистраторами Параграф. Основная программа Configurator (версия 1.0) показывает значения измеряемых величин, значения основных уставок. Программа позволяет задавать различные параметры измерения, создавать и загружать профили настроек, обновлять версии прошивок и языковые пакеты.
Обмен с внешними устройствами осуществляется по открытому протоколу MODBUS RTU, обеспечивающий простоту и надежность работы изделия, как самостоятельного так и в составе вычислительной сети.
Идентификационные данные программного обеспечения приведены в таблице 1 Таблица 1.
| Наименование программного обеспечения | Идентификационное на-именов. программного обеспечения | Номер версии (Идентификационный номер) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Прошивка прибора Параграф PL20 | PL20 | v 1.ХХ где ХХ от 85 до 99 | 0хB03B4F61* | CRC32 |
| Прошивка прибора Параграф PL2,3 | PL2 | v1.07.XX где XX от 2 до 99 | 0х34358DEE** | CRC32 |
| Менеджер сбора данных | DAQ Manager | v 1.3.5.61 | 0x69F7ACB4 | CRC32 |
| Считыватель архивов ArcDataViewer/ ArcModbusDll .dll | ARC-DATA- VIEWER | v.1.24 | 0x0A780AE8 | CRC32 |
| Конфигуратор прибора ARC-Configurator | ARC- Configurator | 1.00-b109 /0.97 | 0x04A7C13D | CRC32 |
Примечание:* относится к v 1.87;
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «С».
Все микропрограммы прибора защищены от копирования и изменения аппаратной блокировкой на производстве. ПО верхнего уровня не производит метрологически значимых действий над измеренными данными.
Основные метрологические и технические характеристики регистраторов электронных Параграф приведены в таблицах 2 - 7.
Таблица 2
| Диапазон измерений постоян | Разрешающая спо | Пределы допускаемой основной при |
| ного напряжения, силы посто | собность измери | веденной погрешности измерений то |
| янного тока и сопротивления | тельного канала | ка, напряжения и сопротивления, % |
| 4-20 мА | 0,35 мкА* | |
| 0.08 мкА* | ||
| 0-20 мА | 0,35 мкА* | |
| 0.08 мкА* | ||
| -20-0-20 мА | 1 мкА | |
| 0-5 мА | 0,1 мкА | |
| 0-10 мВ | 0,625 мкВ | ±0,05* |
| 0-20 мВ | 0,625 мкВ | ±0,1* |
| 0-50 мВ | 1,25 мкВ | ±0,2* |
| 0-60 мВ, 0-75 мВ, 0-100 мВ | 2,5 мкВ* 3,8 мкВ* | ±0,25* ±0,3* |
| 0-1 В | 20 мкВ | |
| -1 - 0 - 1 В, -2 - 0 - 2 В | 1 мВ | |
| -100-0-100 мВ | 5 мкВ | |
| -200-0-200 мВ | 100 мкВ | |
| -50-0-50 мВ, -60-0-60 мВ | 2,5 мкВ | |
| -10-0-10 мВ | 0,625 мкВ | |
| 0-5 В, 1-5 В | 1 мВ | ±0,05* ±0,25 |
| 0 - 10 В, 2 - 10 В | 1 мВ | ±0,05* ±0,25* |
| -10 - 0 - 10 В, -20 - 0 - 20 В | 10 мВ | ±0,1 ±0,2 |
| 0-320 Ом, 0-325 Ом | 10 мОм | ±0,2* ±0,25* |
| 0-3250 Ом | 0,1 Ом | ±0,2* ±0,25* |
* в зависимости от модификации
Таблица 3
| Тип датчика ( разователи со по ГОСТ 6651 | термопреоб- противления -2009) | Диапазон измерений, оС | Разрешающая способность измерительного канала, оС | Пределы допускаемой основной абсолютной погрешности измерений, оС |
| W100 =1,428 | 50М 100М | -200-200 | 0,0093 | ±0,4* ±0,9* ±1,8* |
| Тип датчика ( разователи со по ГОСТ 6651 | термопреоб- противления [-2009) | Диапазон измерений, оС | Разрешающая способность измерительного канала, оС | Пределы допускаемой основной абсолютной погрешности измерений, оС |
| W100 =1,426 | 53М (гр.23) | -50-180 | 0,0085 | ±0,2 |
| Cu50 Cu100 | -50-200 | 0,0090 | ±0,25* ±0,9* ±1,8* | |
| СП Т 0 0 £ | 46П (гр.21) | -200-500 | 0,0246 | ±0,7 |
| 50П 100П | -200-850 | 0,0257 | ±1* ±2* | |
| 500П | 0,0412 | ±1* ±2* | ||
| 5 00 СП Т 0 0 £ | Pt50 Pt100 | -200-850 -200-650 -100-600 -200-600 -200-700 | 0,0262 | ±0,4* ±1* ±1,3* ±2* |
| Pt500 Pt1000 | 0,0209 | ±1* ±2* | ||
| W100 =1,617 | 100Н 500Н 1000Н Ni100 Ni500 Ni1000 | -60-180 | 0,0645 | ±2,4* ±1,4* ±0,7* |
* в зависимости от модификации
Таблица 4
| Тип датчика (термопары по ГОСТ Р 8.585-2001) | Диапазон измерений, оС | Разрешающая способность измерительного канала, оС | Пределы допускаемой основной приведенной погрешности без учёта погрешности компенсатора температуры холодного спая, оС | |
| ТВР | A1 | 0-2500 | 0,159 | ±5 |
| ТВР | A2 | 0-1800 | 0,108 | ±3,6 |
| ТВР | A3 | 0-1800 | 0,108 | ±3,6 |
| ТХК | L | -200-800* -200-900* | 0,086 | ±1* 1,85* ±2* ±4,4* |
| ТМК | M | -200-100 | 0,035 | ±0,6 |
| ТПП | R | 0-1760* 0 - 1768* 0-1200* -50-1768* | 0,227 | ±8,6* ±3,3* ±3,7* ±2* |
| ТПП | S | -50-1760* 0-1760* 0 - 1768* | 0,149 | ±7,5* ±3,3* ±3,7* ±2* |
| ТПР | B | 300-1820* 0-1820* -200-1820* | 0,200 | ±2* ±4* |
| Тип датчика (термопары по ГОСТ Р 8.585-2001) | Диапазон измерений, оС | Разрешающая способность измерительного канала, оС | Пределы допускаемой основной приведенной погрешности без учёта погрешности компенсатора температуры холодного спая, оС | |
| ТЖК | J | -210-1200* | 0,119 | ±6,3* |
| -120-1000* | ,3 СП +1 | |||
| - 200 - 1100* | ±2,2* | |||
| ±1* | ||||
| ТМКн | T | -230-400* | 0,103 | ±1,9* |
| -200-400* | ±1,5* | |||
| -250 - 400* | ±1* | |||
| ТХКн | E | -230-1000* | 0,067 | ±4,7* |
| -200-800 * | ±2,5* | |||
| -200...1000* | ±1,7* | |||
| -100 - 900* | ±1* | |||
| ТХА | K | -180-1370* | 0,125 | ±1* |
| -200...1370* | ±3,0* | |||
| ±2,7* | ||||
| ±8* | ||||
| ТНН | N | -210-1300 -200-1300 | 0,263 | ±12* ±3,0* ±1* |
| С | 0-2320 | 0,1 | ±4,5 | |
* в зависимости от модификации
Таблица 5
| Тип датчика компенсатора температуры холодного спая | Диапазон измерений, о С | Разрешающая способность измерительного канала | Пределы допускаемой основной абсолютной погрешности измерений температуры, оС |
| Полупроводниковый (NPN транзистор в диодном включении). | -5-75 | 0,01 оС | 0,8 |
Таблица 6
| Диапазон выходных ЦАП | Разрешающая способность | Пределы допускаемой основной приведенной погрешности генерации тока и напряжения, % |
| 4-20 мА | ±1,25 мкА | ±0,1* ±0,2* ±0,5* |
| 0-20 мА | ±1,25 мкА | |
| 0-5 мА | ±1,25 мкА | |
| 0-1 В | ±0,625 мВ | |
| 0-10 В | ±0,625 мВ |
* в зависимости от модификации
Таблица 7
| Максимальное число аналоговых входов/выходов | 72/18 |
| Напряжение питания приборов, В | ~85-245В, =12-40В |
| Потребляемая мощность, В А, не более | 100 |
| Габаритные размеры (ширина х высота х глубина), не более, мм | 406х325х340 |
| Масса, кг, не более | 5 |
| Средняя наработка на отказ, ч | 50000 |
| Условия применения: Температура, °С Влажность воздуха, % Атмосферное давление, мм рт. ст. (кПа) | от 5 до 45 от 5 до 80 630-800 (84-106,7) |
Знак утверждения типа наносится на прибор виде наклейки методом фотолитографии и на титульные листы эксплуатационной документации типографским способом.
- прибор (в зависимости от заказа);
- комплект креплений;
- паспорт, руководство по эксплуатации;
- комплект ответных частей разъемов;
- методика поверки.
осуществляется по документу 2203-0248-2012 МП «Регистраторы электронные Параграф, Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в июне 2012 г.
Основные средства поверки:
калибратор-измеритель стандартных сигналов КИСС-03, к.т. измерения и генерации тока и напряжения 0,05%;
магазин сопротивлений МСР-60М, к.т. 0,02%; мегомметр Ф 4102/1М, диапазон измерений 0-20000 МОм.
Методика измерений изложена в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к регистраторам электронным Параграф
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические требования»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
ТУ 4226-011-64267321-2011 Регистраторы электронные Параграф.
вне сферы деятельности государственного регулирования обеспечения единства измерений.
