| Номер в госреестре | 34906-12 |
| Наименование СИ | Спектрометры эмиссионные с индуктивно связанной плазмой |
| Обозначение типа СИ | ICPE 9000 |
| Изготовитель | "Shimadzu Corporation", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 29.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Спектрометры эмиссионные с индуктивно-связанной плазмой ICPE 9000 (далее по тексту спектрометры) предназначены для количественного анализа жидких проб при определении состава металлов и сплавов, пищевых продуктов, почв и пр.
Принцип действия спектрометра - спектральный анализ оптического эмиссионного излучения элементов пробы в аргоновой плазме, возбуждаемой высокочастотным разрядом. Спектрометр имеет настольное исполнение с отдельно размещаемым компьютером. Конструктивно спектрометр состоит из:
- корпуса спектрометра с эшелле-спектрометром, помещенным в термостат, отделением плазмы, высокочастотным генератором, контроллером и вакуумной системой; в блок контроллера входят газовый контроллер и контроль электропитания;
- системы управления на основе IBM-совместимого компьютера, предназначенной для управления прибором, процессом измерения, сбора и обработки выходной информации.

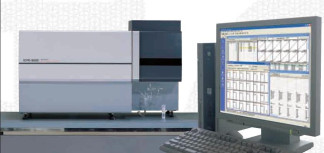

Внешний вид спектрометра приведен на рисунке 1.
Спектрометры оснащены работающим в среде Windows внешним программным обеспечением ICPSolution версии 1.20. Программный продукт обеспечивает управление всеми режимами и функциями спектрометров и обработку измерительной информации.
Идентификационные данные программного обеспечения программного обеспечения приведены в таблице 1.
Таблица 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 1 | 2 | 3 | 4 | 5 |
| ICPsolution | echcmd.dll | 1.0.0.1 | 06b809fa3f439d0f4f25aa1 b98f31503d58158db | SHA-1 |
| 1 | 2 | 3 | 4 | 5 |
| ICPsolution | EchSpc.dll | 2.0.0.2 | 08e42f595445817d039012 2e026675a13877d61c | SHA-1 |
| ICPE.dll | 1.0.0.1 | cf870178b72b9aa9aa6364 25644574bb9361a0ae | SHA-1 | |
| ICPE9000.exe | 1.0.0.5 | 86cd8edd1c61d8fba8e54f8 2265eac6330b24c0c | SHA-1 | |
| ICPE_UserWav eLen.exe | 1.0.0.1 | 1832dd23e27469294d9a87 0b09449ed1ebcc2946 | SHA-1 | |
| ICPESys.dll | 1.0.0.1 | 5cd555acb1cf67f55495f65 434ed0d077a272057 | SHA-1 | |
| ICPEXX.dll | 1.0.0.1 | b0d97740b7f11c9db1a2a8 db07b0091759845406 | SHA-1 | |
| Linear.dll | 1.0.0.1 | 1bc5214cec4a0b4d89d241 d6e9e0f7d02296b7dd | SHA-1 | |
| MVC61as.dll | 6.1.000 | 6a1e887e0ff19bde99c4475 49bf7f8f8ec390b29 | SHA-1 | |
| og701as.dll | 7.01.000 | f3924e2c0a4db7ffd886e38 1adbcd87f8a5fc2bc | SHA-1 | |
| OSC61as.dll | 6.1.000 | e14095efe1711c228a09ab bcee5fdf2d3dc05415 | SHA-1 | |
| OTP602as.dll | 6.0.200 | 98cfa02c5e15c45d54bb18 62fc2557da6707cd95 | SHA-1 | |
| PRGCHK.exe | 1.23.0.1 | 3627151ee0272037b93da8 4da30c40d8649d7407 | SHA-1 | |
| PrgChkVw.exe | 1.23.0.1 | 97e1e968c379c64e0d9471 864af62d1c3203fdef | SHA-1 | |
| SpGraph.dll | 1.0.0.1 | 234fd64bcdf97ec70a82f03 da961737f2ac1cdb8 | SHA-1 | |
| WLExt.dll | 2.00 | d3b49ac611859e9e9fba69 187a9e91720860e7c2 | SHA-1 | |
| WSAProt32.dll | 1.0.0.1 | b6c61d943c0f63c5d4ab8e c2919f2e618f7d8197 | SHA-1 | |
| Launcher\EZSo und.dll | 1.63 | 640dce0250f5ecf2b4eed25 021673d40561c707e | SHA-1 | |
| Launcher\VVLa uncher.exe | 1.0.0.8 | 99095e5dc1a21e8476534e 4d5ef40747985fa392 | SHA-1 |
Программное обеспечение не оказывает влияния на метрологические характеристики спектрометров ICPE 9000, т.к. предназначено для управления прибором и обработки информации, полученной об анализируемых объектах в лабораторных условиях, и не используется при выполнении спектрометрами анализа этих объектов.
Уровень защиты ПО от несанкционированного доступа - «А» согласно МИ 3286-2010.
Основные метрологические и технические характеристики спектрофотометров приведены в таблице 2.
Таблица 2.
| № п/п | Наименование характеристики | Значение характеристики |
| 1 | Спектральный диапазон, нм | 167 - 800 |
| 2 | Обратная линейная дисперсия, нм/мм | |
| на длине волны 200 нм | 0,27 | |
| на длине волны 600 нм | 0,82 |
| № п/п | Наименование характеристики | Значение характеристики |
| 3 | Предел обнаружения для Pb (Х=220,353 нм), мг/дм3, не более | 0,005 |
| 4 | Интенсивность излучения (для контрольного раствора с массовой концентрацией Pb 5 мг/дм ) , не менее | 1500 |
| 5 | Предел допускаемого относительного СКО выходного сигнала (при содержании элементов, превышающем предел обнаружения в 100 и более раз, n = 5), % | 2,0 |
| 6 | Напряжение питания, В При частоте, Гц | 200 - 240 50-60 |
| 7 | Потребляемая мощность, В А, не более | 6000 |
| 8 | Габаритные размеры, мм длина ширина высота | 1380 740 760 |
| 9 | Масса, кг | 270 |
| 10 | Условия эксплуатации: Температура окружающей среды, °С Относительная влажность, % | 18 - 28 20 - 70 |
| 11 | Средний срок службы, лет | 8 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной печати и на спектрометры в виде наклейки.
Спектрометр эмиссионный с индуктивно-связанной плазмой ICPE 9000;
Система охлаждения;
Руководство по эксплуатации;
Руководство по программному обеспечению;
Методика поверки МП 203-0054-2012.
осуществляется по документу МП 203-0054-2012 «Спектрометры эмиссионные с индуктивносвязанной плазмой ICPE 9000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в мае 2012 года.
Основные средства поверки: стандартные образцы состава водных растворов ионов свинца (комплект № 2К) ГСО 7012-93/7014-93.
Методики измерений изложены в руководстве по эксплуатации, а также, например, в следующих нормативных документах:
М-02-902-157-10 Методика измерений массовой доли (валового содержания) элементов в почвах методом атомно-эмиссионной спектрометрии с индуктивно связанной плазмой с помощью спектрометра ICPE-9000,
М - 02-1109-08 Методика количественного химического анализа. Определение металлов в питьевой, минеральной, природной, сточной воде и в атмосферных осадках методом атомно-эмиссионной спектрометрии с индуктивно связанной плазмой с помощью спектрометра ICPE-9000.
Нормативные и технические документы, устанавливающие требования к спектрометрам эмиссионным с индуктивно-связанной плазмой ICPE 9000
Техническая документация «SHIMADZU CORPORATION», Япония
охрана окружающей среды; выполнение работ по оценке соответствия промышленной продукции (пищевых продуктов, продуктов химической промышленности и т.д.) установленным законодательством Российской Федерации обязательным требованиям.
