| Номер в госреестре | 34910-15 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | МТУ-05 |
| Изготовитель | ООО "Грант-Софт", г.Уфа |
| Год регистрации | 2015 |
| Срок свидетельства | 24.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные МТУ-05 предназначены для непрерывного измерения и преобразования избыточного давления жидкостей и газов на различных технологических установках в выходной аналоговый (унифицированный сигнал постоянного тока от 4 до 20 мА) или цифровой сигнал (RS-485).
Область применения: системы автоматического контроля производственных процессов в технологических установках нефтегазодобывающих и нефтеперерабатывающих предприятий.
Принцип работы основан на преобразовании значений давления в выходной аналоговый (унифицированный сигнал постоянного тока от 4 до 20 мА) или цифровой сигнал (RS-485).
Преобразователи представляют собой корпус, внутри которого установлены датчик давления и электронная плата.
С чувствительного элемента датчика давления, представляющего собой интегральный тензометрический преобразователь давления, сигнал в виде напряжения поступает на вход аналого-цифрового преобразователя. Управление работой преобразователя осуществляется микроконтроллером, который задает режим работы аналого-цифрового преобразователя, обрабатывает полученные от него данные, преобразует их в выходной сигнал.
Преобразователи имеют исполнения: МТУ-05 - базовое с цифровым выходным сигналом, МТУ-05Т - базовое с аналоговым выходным сигналом, МТУ-05.01 - малогабаритное с цифровым выходным сигналом, МТУ-05.01Т - малогабаритное с аналоговым выходным сигналом.
Базовое исполнение преобразователей имеет маркировку взрывозащиты «1Ех1ЬПВТ4».
Знак поверки наносится в паспорт преобразователя.

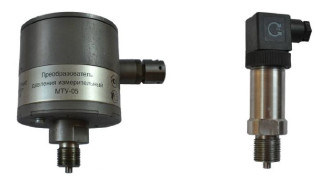

а) б) а) преобразователь МТУ-05; б) преобразователь МТУ-05.01 Рисунок 1 - Исполнения преобразователей
Программное обеспечение (ПО) «МТУ-05» является метрологически значимым.
ПО преобразователя устанавливается в энергонезависимую память микроконтроллера преобразователей в производственном цикле на заводе-изготовителе. Текущие значения идентификационных признаков конкретного экземпляра преобразователя устанавливаются в процессе первичной поверки преобразователя и указываются в паспорте на конкретный экземпляр преобразователя.
ПО «МТУ-05» осуществляет передачу измеренных значений в цифровом виде по протоколам Modbus или протоколу «Грант» или же в аналоговом виде в зависимости от исполнения преобразователя.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационн ое наименование программного обеспечения | Номер версии (идентификационны й номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО «МТУ-05» | МШ^-ЖХ* | ** ХХ01 | - | CRC16 |
Примечание:
* - символы «X» зависят от исполнения преобразователя
** - номер версии метрологически значимой части ПО преобразователя определяют последние две цифры, в качестве «Х» могут использоваться любые символы
Для исполнения с аналоговым выходным сигналом, в связи с отсутствием цифровых интерфейсов связи идентификационные данные преобразователя устанавливаются маркировкой на корпусе и отметками в соответствующих графах паспорта.
В соответствии с Р 50.2.077-2014 и на основании результатов проверок ПО «МТУ-05» уровень защиты ПО «МТУ-05» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
Метрологические характеристики преобразователей МТУ приведены в таблице 2.
Таблица 2
| Наименование параметра | Исполнение преобразователя | |||
| МТУ-05 | МТУ-05Т | МТУ-05.01 | МТУ-05.01 Т | |
| Верхний предел измерений избыточного давления | 0,6; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100 МПа 6; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000 кгс/см2 | |||
| Пределы допускаемой приведенной погрешности канала измерений избыточного давления в рабочем диапазоне температур для исполнений с цифровым выходным сигналом, % от ВПИ | ±0,25 | ±0,5; ±0,25; ±0,15; ±0,1 | ||
| Пределы основной приведенной погрешности канала измерений избыточного давления для исполнений с аналоговым выходным сигналом, % от ВПИ | ±0,5; ±0,25 | ±0,5; ±0,25 | ||
| Пределы дополнительной температурной приведенной погрешности канала измерений избыточного давления для исполнений с аналоговым выходным сигналом, % от ВПИ | ±0,5; ±0,25 | ±0,5; ±0,25 | ||
| Напряжение питания, В | 9-12 | 5-24 | 5-24 | |
| Потребляемый ток в режиме измерения, А, не более | 0,02 | |||
| Минимальная дискретность измерений, мс, не более | 10 | |||
| Диапазон рабочих температур, °С | от минус 40 до 85 | |||
| Средняя наработка на отказ, часов, не менее | 12000 | |||
| Срок службы, лет, не менее | 5 | |||
наносится на корпус преобразователей металлографическим способом, на титульный лист руководства по эксплуатации и паспорта типографическим способом.
Таблица 3
| Наименование | Обозначение | Количество, шт. |
| Преобразователь давления измерительный МТУ-05 | МТУ05.00.00.000 | 1 |
| Руководство по эксплуатации | МТУ05.00.00.000РЭ | 1 |
| Паспорт | МТУ05.00.00.000ПС | 1 |
| Методика поверки | МТУ05.00.00.000МП | 1 |
| Комплект ЗИП * | ||
| * согласно комплекту поставки в зависимости от исполнения | ||
осуществляется по документу МТУ05.00.00.000МП «Преобразователи давления измерительные МТУ-05. Методика поверки», утвержденному ФБУ «ЦСМ Республики Башкортостан» 20 октября 2015 г.
Перечень эталонов, применяемых при поверке приведен в таблице 4.
| Манометр грузопоршневой | МП-600 | от 1 до 60 МПа, КТ 0,02 |
| Манометр грузопоршневой | МП-2500 | от 5 до 250 МПа, КТ 0,05 |
| Камера низкой температуры | МС-71 | от минус 80 до 100 °С |
| Термометр лабораторный электронный | ЛТ-300 | от минус 50 до 300 °С ±0,05/±0,2 °C |
| Адаптер RS-232/RS-485 | ||
| Комплект монтажных частей | ||
| Персональный компьютер с программным обеспечением |
приведены в руководстве по эксплуатации МТУ05.00.00.000РЭ «Преобразователи давления МТУ-05. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным МТУ-05
ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное Часть 0. Общие требования.
ГОСТ 30852.10-2002 Электрооборудование взрывозащищенное. Часть11. Искробезопасная электрическая цепь «i».
ТУ 4212-009-82025857-2015 Преобразователи давления измерительные МТУ-05. Технические условия.
