| Номер в госреестре | 34963-13 |
| Наименование СИ | Теодолиты электронные |
| Обозначение типа СИ | Geobox TE02, Geobox TE05, Geobox TE20 |
| Изготовитель | "GEOBOX Measuring Technology Ltd.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 27.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

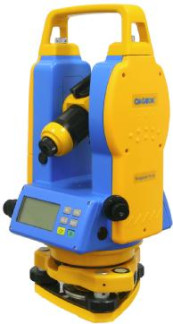

Теодолиты электронные Geobox TE02, Geobox TE05, Geobox TE20 предназначены для измерения горизонтальных и вертикальных углов.
Теодолиты электронные Geobox TE02, Geobox TE05, Geobox TE20 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Конструктивно, теодолиты электронные Geobox TE02, Geobox TE05, Geobox TE20 выполнены единым блоком. На передней и задней панелях расположены монохромные дисплеи с кнопочными панелями управления. На боковой панели расположен аккумуляторный отсек. В верхней части корпуса находится отсоединяемая ручка для переноски. В нижней части корпуса расположены наводящие винты горизонтального и вертикального кругов, а также оптический центрир. Управление режимами работы, обработка сигналов оптических датчиков углов, получение функций измеренных величин и вывод результатов измерений на дисплей обеспечивает микропроцессорное вычислительное устройство.
Опломбирование узлов теодолитов электронных Geobox TE02, Geobox TE05, Geobox TE20 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
| Наименование характеристики | Значение характеристики | ||
| Модель | Geobox TE02 | Geobox TE05 | Geobox TE20 |
| Увеличение зрительной трубы, крат, не менее: | 30 | ||
| Диаметр входного зрачка, мм, не менее: | 45 | ||
| Угловое поле зрения зрительной трубы, ... °...', не менее: | 1 30 | ||
| Наименьшее расстояние визирования, м, не более: | 1,3 | ||
| Цена деления установочных уровней: - круглого, / мм, не более: - цилиндрического, ..."/ мм, не более: | 8 / 2 30 / 2 | ||
| Диапазон компенсации компенсатора, ...', не менее: | ±3 | ±4 | - |
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, . ", не более: | ±0,8 | ±2 | - |
| Пределы допускаемой погрешности оптического центрира, мм, не более: | ±1 | ||
| Диапазон измерений углов, . °, не менее: - горизонтальных - вертикальных углов | 0 - 360 от - 90 до +90 | ||
| Дискретность отсчитывания измерений углов, ...": | 1 | 1 | 10 |
| Допускаемая СКП измерений углов, . ": | 2 | 5 | 20 |
| Источник электропитания: | 4 щелочные батареи типа АА или Ni-MH аккумулятор | ||
| Диапазон рабочих температур, °С: | от 20 до + 50 | ||
| Габаритные размеры (Д х Ш х В), мм, не более: | 150 х 190 х 320 | ||
| Масса без аккумулятора, кг, не более: | 4,8 | ||
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
| Наименование | Количество, ед. |
| Теодолит электронный | 1 |
| Аккумулятор | 1 |
| Зарядное устройство | 1 |
| Блок для батареек типа АА | 1 |
| Набор инструментов для юстировки | 1 |
| Транспортировочный футляр | 1 |
| Нитяной отвес | 1 |
| Защитная бленда | 1 |
| Чехол от дождя | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу Р 50.2.024-2002 «Государственная система обеспечения единства измерений. Теодолиты и другие геодезические угломерные приборы. Методика поверки». Перечень основного оборудования, необходимого для поверки:
- экзаменатор геодезический многодиапазонный ЭГЕМ, ПГ ±0,4";
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- рулетка измерительная 3кл. ГОСТ 7502-98;
- линейка измерительная металлическая, ПГ ±0,2 мм, ГОСТ 427-75.
Методика измерений приведена в документе: «Теодолиты электронные Geobox TE02, Geobox TE05, Geobox TE20. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к теодолитам электронным Geobox TE02, Geobox TE05, Geobox TE20
1. ГОСТ 53340-2009 «Приборы геодезические. Общие технические условия»;
2. ГОСТ 10529-96 «Теодолиты. Общие технические условия»;
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения»;
4. Техническая документация «GEOBOX Measuring Technology Ltd.», КНР.
