Приборы газового контроля ПГК СОЮЗ-ВМ, 34972-17

Назначение

Приборы газового контроля ПГК СОЮЗ - ВМ (в дальнейшем - приборы), предназначены для непрерывного автоматического контроля содержания оксида углерода, а также довзрывоопасных концентраций горючего газа (природного по ГОСТ 5542-2014, или сжиженного - по ГОСТ 20448-90) и выдачи предупредительной и аварийной сигнализации при возникновении в контролируемом помещении пороговых значений концентраций газов, включения исполнительных устройств и выдачу сигналов аварии на пульт диспетчерский.

Описание

Приборы газового контроля ПГК СОЮЗ - ВМ являются стационарными приборами непрерывного действия, с диффузионным забором пробы, для измерений содержания двух компонентов (метан, оксид углерода). Приборы обеспечивают световую и звуковую сигнализацию при превышении заданных порогов срабатывания.

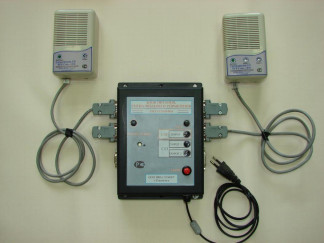

Приборы конструктивно состоят из блока питания, сигнализации и управления (в дальнейшем БПС-У), к которому подключаются до двух сигнализаторов оксида углерода (в дальнейшем - сигнализатор ССО) и до двух сигнализаторов горючего газа (в дальнейшем -сигнализатор ССН).

В сигнализаторах ССН используются полупроводниковые сенсоры, в сигнализаторах ССО используются электрохимические сенсоры, выходные сигналы которых возрастают при попадании в них соответственно горючего газа и оксида углерода. Сигналы сенсоров усиливаются первичными преобразователями и подаются на пороговые устройства, выходы которых подключены к базам транзисторов с открытым коллектором в сигнализаторах ССН и ССО.

При достижении порога срабатывания сигнализации «Порог СН» по горючему газу прибор обеспечивает:

-    световую сигнализацию (загорание красного светодиода «Порог СН») и непрерывную звуковую сигнализацию в сигнализаторе ССН и в БПС-У;

-    срабатывание «сухого» контакта в БПС-У для выдачи сигнала аварии «Порог СН» на пульт диспетчерский.

При достижении 1-го порога срабатывания сигнализации «Порог 1 СО» по оксиду углерода прибор обеспечивает:

-    световую сигнализацию (загорание красного светодиода «Порог 1 СО») в сигнализаторах ССО и в БПС-У;

-    прерывистую звуковую сигнализацию в БПС-У;

-    срабатывание «сухих» контактов в БПС-У для включения исполнительного устройства и для выдачи предаварийного сигнала «Порог 1 СО» на пульт диспетчерский;

При достижении 2-го порога срабатывания сигнализации «Порог 2 СО» по оксиду углерода прибор обеспечивает:

-    световую сигнализацию (загорание красных светодиодов «Порог 2 СО») в сигнализаторах ССО и в БПС-У;

-    непрерывную звуковую сигнализацию в БПС-У;

-    срабатывание «сухих» контактов в БПС-У для закрытия клапана электромагнитного и выдачи сигнала аварии «Порог 2 СО» на пульт диспетчерский.

Пластмассовый корпус сигнализаторов ССО и ССН обеспечивает степень защиты от внешних воздействий IP51 в соответствии с ГОСТ 14254-15.

Программное обеспечение

отсутствует.

Технические характеристики

приведены в таблицах 1, 2.

Таблица 2 - Основные технические характеристики прибора

Знак утверждения типа

наносится типографским способом на задней стенке блока питания, сигнализации и управления (БПС-У) и на титульные листы эксплуатационной документации КНРД.425329.001 РЭ.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу КНРД.425329.001 РЭ (Приложение А) «Прибор газового контроля 111 К СОЮЗ - ВМ. Методика поверки», утвержденному ФБУ «Ульяновский ЦСМ» 27.01.2017 г. Основные средства поверки:

- стандартные образцы - газовые смеси состава метан - воздух, оксид углерода - воздух ГСО № 10700-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на приборы, как показано на рисунке 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1    ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

2    ГОСТ Р 52931-2008 ГСИ. Приборы контроля и регулирования технологических процессов. Общие технические условия

3    Технические условия ТУ 4215-003-25384409-14
